M8规格圆头方颈螺栓结构设计

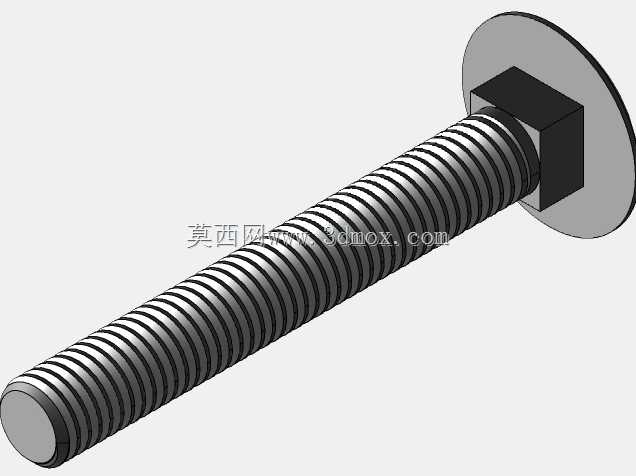

　　在户外护栏、农用机械机架、输送线型材框架、木结构承重连接这类需要螺栓头沉置贴合、避免安装后头部凸起刮蹭的场景里，圆头方颈螺栓的应用占比一直不低，这款公称直径8mm、有效杆长60mm的DIN603规格螺栓，就是针对这类安装场景做的结构适配。很多刚接触结构选型的工程师容易把它和普通沉头螺栓混淆，实际上两者的防转逻辑完全不同：普通沉头螺栓靠锥面挤压安装孔壁实现防转，拧紧时容易刮伤孔边涂层，在频繁受振动的工况下还可能出现松转；而圆头方颈螺栓在头部下方设置了和杆部同轴的方颈段，安装时方颈段会直接卡入被连接件上预先冲制或者铣出的方形定位孔里，从根源上避免拧紧螺母时螺栓随螺母同步转动，不需要额外用工具固定螺栓头，在单侧操作空间受限的安装场景里，这个结构优势会被放得很大。

　　从结构设计的细节来看，这款螺栓的圆头部分采用大直径薄圆弧设计，头部承压面的面积比同规格外六角螺栓的承压面大出近40%，当被连接件是木材、薄铝板、工程塑料这类材质偏软的基材时，更大的承压面积可以有效降低接触面的压应力，避免拧紧过程中螺栓头压溃基材表面，也能在长期受交变载荷的工况下减少连接位置的塌陷松动。方颈段的尺寸公差是整个零件设计的核心控制点，方颈的对边尺寸要比安装方孔的公称尺寸小0.2-0.3mm，既保证安装时能顺利卡入孔位，又不会因为间隙过大导致螺栓安装后出现径向窜动；方颈的高度要匹配最薄被连接件的厚度，保证方颈段能完全穿过第一层被连接件，不会出现方颈卡在两层板之间、导致螺栓头无法贴合板面的问题。

　　杆部的螺纹段长度设计也贴合实际安装需求，60mm的总杆长里，螺纹段覆盖了从杆端往头部方向的52mm长度，剩下靠近头部的8mm为光杆段，光杆段的直径和螺纹大径保持一致，当被连接件总厚度在8-15mm区间时，光杆段可以直接穿过被连接件的安装孔，避免螺纹牙型刮伤孔壁，同时光杆段和安装孔的小间隙配合也能起到一定的径向定位作用，减少连接副的横向窜动。螺纹采用普通公制粗牙设计，螺距1.25mm，粗牙螺纹的牙型强度更高，在经常受冲击、振动的农机、护栏连接场景里，抗滑牙能力比同规格细牙螺纹更有优势，而且现场安装时不需要特意匹配细牙螺母，普通的M8六角螺母、防松螺母都能直接适配，现场运维的配件通用性更强。

　　实际选型安装时需要注意几个边界条件：首先是安装孔的加工要求，第一层被连接件上的方孔要和圆头沉孔同轴，方孔的冲制方向要和螺栓穿入方向一致，避免方孔边缘的毛刺卡滞方颈段；其次是拧紧力矩的控制，因为圆头的承压面大，不能按照同规格外六角螺栓的力矩值拧紧，针对不同基材要调整力矩，比如连接松木构件时力矩控制在8-10N·m即可，连接Q235钢构件时可以提升到18-22N·m，避免力矩过大导致圆头下的基材被压溃。另外这款螺栓的方颈结构决定了它只能从一侧穿入安装，设计排布螺栓位置时要预留足够的穿入空间，不能像外六角螺栓那样可以从两侧灵活穿装，在做紧凑结构设计时要提前考虑安装操作的空间余量，避免出现零件加工完成后螺栓无法装入的问题。

　　在三维建模过程中，这类标准件的建模重点不是外形的相似度，而是关键配合尺寸的准确性：方颈的对边尺寸、对角尺寸、头部圆弧的半径、螺纹收尾的位置、光杆段的长度这些尺寸都要严格贴合标准要求，不然导出的工程图会直接误导后续的安装孔加工，很多新手建模时容易忽略方颈和头部衔接位置的圆角，实际生产中这个位置是必须有R0.5左右的过渡圆角的，避免热处理和受力时出现应力集中断裂，建模时补上这个小特征，才能让模型更贴合实际生产的零件状态，也能在后续做有限元受力分析时得到更贴近真实工况的结果。
