多片式离合器从动盘总成结构设计

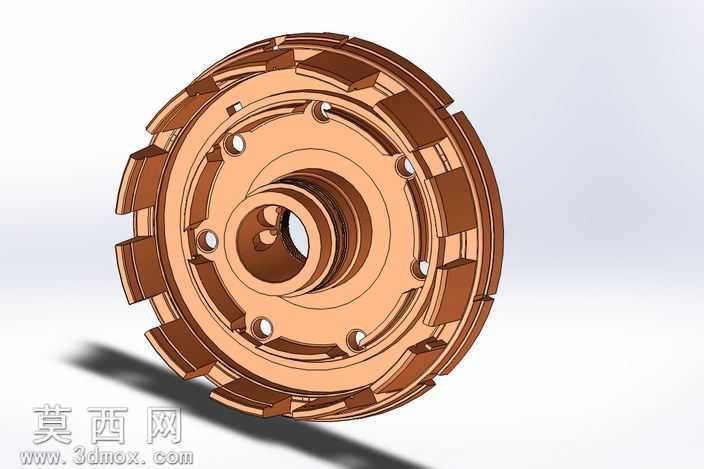

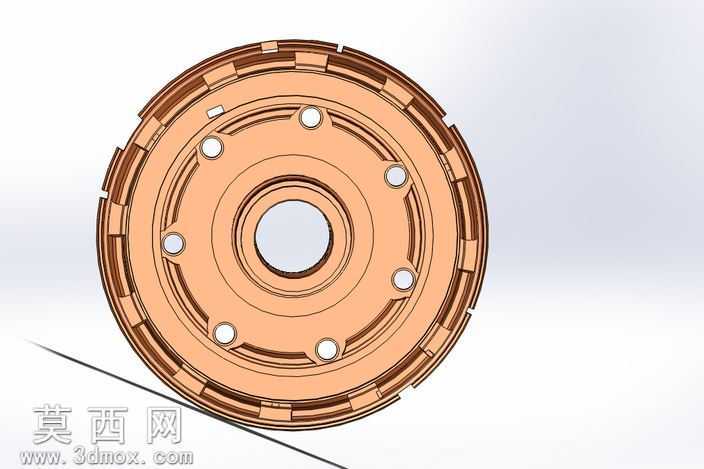

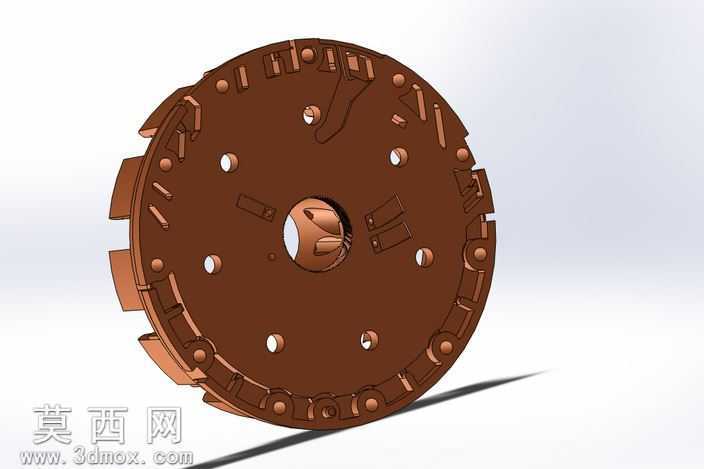

本作品采用三维参数化建模方式完成离合器从动盘总成的全结构设计，建模过程中严格遵循机械传动部件的设计规范，对各零件的配合公差、装配关系进行了精准还原。整体模型以同轴回转体为基础架构，中心设置阶梯式花键轴孔，用于和变速器输入轴形成花键配合，保证扭矩传递过程中的同轴度与传动稳定性，轴孔周边均匀分布多个定位销孔，通过过盈配合的定位销实现盘体各层结构的轴向固定，避免传动过程中出现层间错位。外围周向均匀排布多块弧形摩擦衬片，衬片通过铆接结构与中间钢质盘芯连接，衬片外侧设置凸起的卡合齿结构，用于和离合器压盘、飞轮的对应卡槽配合，在接合状态下通过摩擦力传递发动机输出扭矩，分离状态下切断动力传递路径。建模过程中对摩擦衬片的摩擦面做了微纹理处理，还原实际产品的摩擦系数设计要求，对金属盘体部分做了倒角、圆角工艺处理，避免应力集中导致的部件失效。渲染阶段采用金属铜质感材质赋予盘体主体，模拟粉末冶金材质的视觉效果，中心轴孔部分采用深灰色金属材质体现加工后的光洁表面，通过柔和的环境光打光突出零件的层级结构与装配关系，阴影效果自然柔和，清晰展现各部件的空间位置。设计过程中充分考虑了离合器从动盘的轴向缓冲需求，在盘体夹层预留了波形弹簧片的安装空间，可在动力接合时缓冲冲击载荷，提升传动系统的平顺性，同时对通风散热结构做了优化，相邻摩擦片之间的间隙可形成空气流通通道，带走摩擦过程中产生的热量，避免长时间半联动状态下的摩擦片过热烧蚀。整体模型装配关系完整，无干涉错漏，可直接用于装配仿真、运动干涉检查以及后续的工程图纸导出，为离合器部件的优化设计、教学演示提供了精准的三维数字模型支撑。
