邦飞利W系列蜗轮蜗杆减速箱体结构

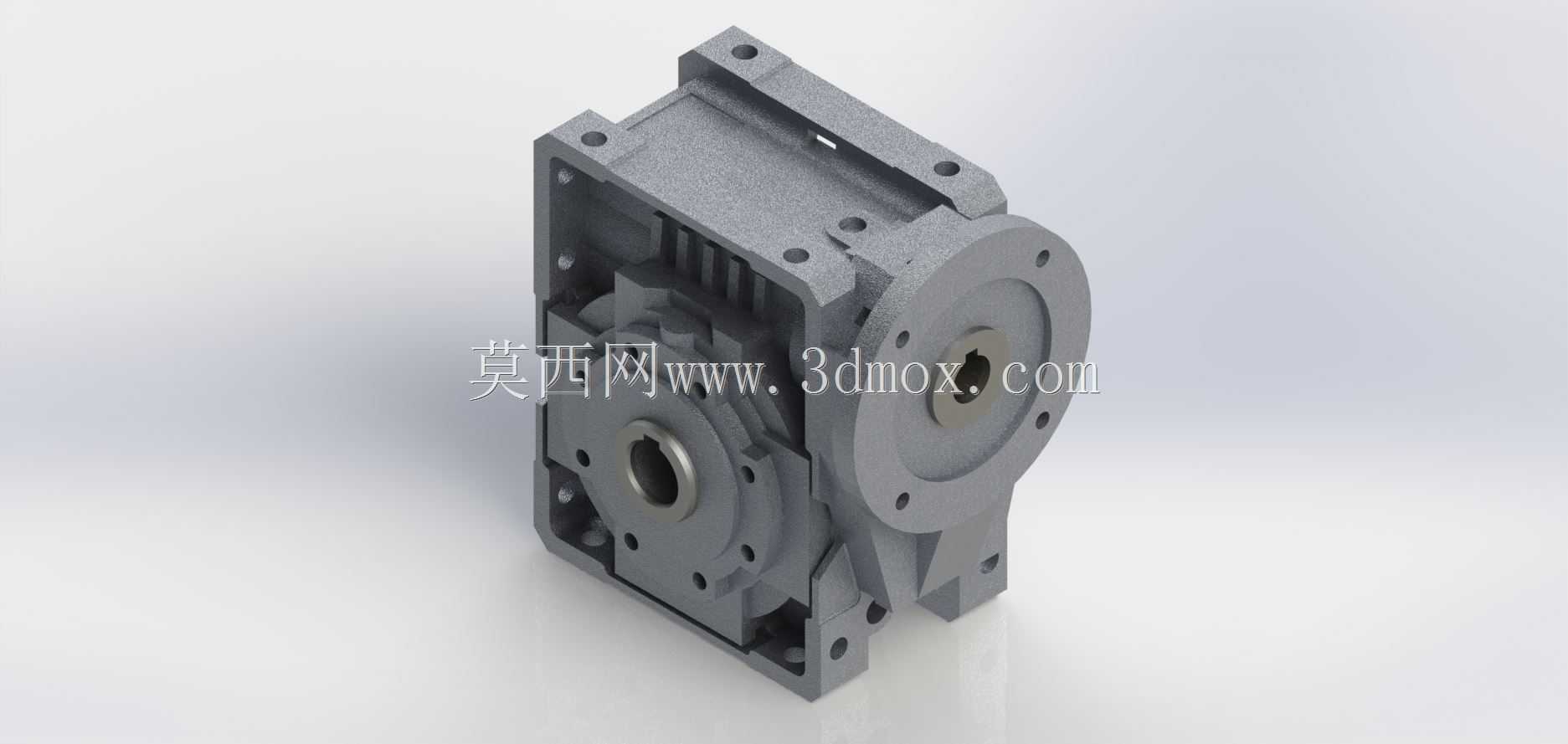

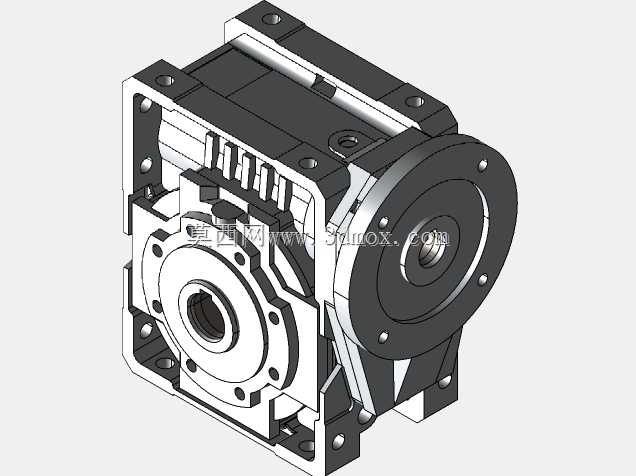

　　这款蜗轮蜗杆减速结构，在自动化生产线、物流输送系统、食品包装设备、轻工纺织机械这类需要大传动比低转速输出的场景里适配性极强，很多现场做设备改造的工程师选这类结构，核心是看中它单级就能实现大减速比的特性，不用搭配多级齿轮组就能把伺服或者异步电机的高转速降到作业需要的输出转速，同时还能把电机输出的扭矩放大数倍，匹配负载端的扭矩需求。从结构设计来看，整体采用一体化铸铝箱体，这种材质选型首先是兼顾了壳体强度和设备自重，铸铝的抗震性比焊接箱体好，长时间运行下的形变量更小，能保证内部蜗轮蜗杆啮合的中心距始终保持在设计公差范围内，避免出现偏磨、打齿的问题。箱体的安装面做了加厚处理，法兰端的安装孔位采用对称分布设计，不管是卧式安装还是立式法兰安装，

　　都能保证安装基准面的平面度要求，现场安装的时候不需要额外做适配加工，直接对准设备机架的安装孔位就能完成固定。输入侧的法兰是标准的IEC电机适配接口，能直接匹配市面上绝大多数标准规格的工业电机，不需要额外做连接法兰的定制，输入轴的孔位公差严格按照过渡配合设计，装配的时候能保证电机轴和蜗杆的同轴度，减少高速运转下的径向跳动，降低轴承的额外负载。输出侧的轴孔采用双轴承支撑结构，前后两个轴承的跨距经过反复校核，能承受径向和轴向的复合负载，很多输送线的负载是带径向冲击的，比如辊道输送线上的工件突然卡滞，这种双支撑结构就能避免输出轴出现挠度变形，保证传动的平稳性。箱体内部的型腔设计充分考虑了润滑油的流道，

　　蜗杆和蜗轮啮合位置的油池深度刚好能覆盖蜗轮齿面的三分之一，既不会因为加油过多造成搅油损失过大、油温升高，也不会因为油量不足导致齿面润滑不够出现磨损，箱体侧面预留了油位观察孔和放油螺塞的位置，后期维护的时候不用拆开箱体就能检查油位、更换润滑油。从安装边界来看，箱体的各个外伸部分都做了倒角处理，安装的时候不会和周边的设备构件出现干涉，各个安装孔的沉头深度都经过计算，螺栓拧紧之后不会突出安装面，避免影响设备的整体安装平整度。散热筋的布置顺着箱体的外形走向分布，在设备连续运行的时候，能通过增加散热面积把箱体内的油温控制在合理范围内，不需要额外加装冷却装置就能满足长时间连续作业的散热需求。很多做非标设备设计的工程师在做传动方案选型的时候，

　　会优先考虑这类成熟的减速结构，因为它的传动噪音比齿轮减速结构小很多，蜗轮蜗杆啮合的时候是线接触，运转平稳性更好，在一些对作业环境噪音有要求的车间场景里，这种低噪的特性能很好地满足现场要求。另外这种结构具备反向自锁的特性，当负载端的扭矩大于输入侧的驱动扭矩时，蜗轮无法带动蜗杆转动，在一些提升类、倾斜输送的场景里，能避免出现负载下滑的问题，相当于自带了制动的辅助功能，能减少额外的制动部件配置，简化整体设备的结构设计。在做三维建模的时候，这个结构的各个安装孔位、配合面公差都严格按照实际产品的测绘尺寸还原，不管是做设备整体的装配干涉检查，还是做后期的工程图导出、安装模拟，都能直接调用，不需要再做额外的尺寸修正，能节省结构设计阶段的建模时间，也能避免因为尺寸偏差导致的后期安装问题。
