嵌入式数显直流电流计外观结构设计

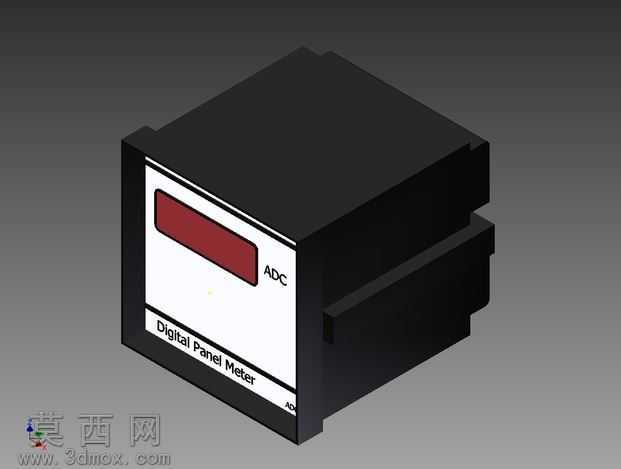

本模型为嵌入式安装的数显直流电流计三维设计成果，建模阶段采用参数化特征建模方式，先以基准平面定位仪表的整体安装边界，通过拉伸命令构建主体黑色壳体的基础轮廓，壳体边缘做了微小的倒角处理，既避免安装时的锐边划伤，也符合工业产品的安全设计规范。壳体侧面设计有分层的卡扣式安装结构，可直接卡入标准尺寸的配电柜体开孔中，无需额外固定件即可完成快速装配，结构设计充分考虑了电工现场的安装便捷性需求。正面面板区域采用分区域材质设计，面板基底为白色哑光塑料材质，上方预留长条形数显窗口位置，窗口边缘做了内凹的限位结构，可嵌入红色滤光片保护内部数码显示组件，窗口旁丝印ADC标识明确仪表的直流电流测量属性，面板下方丝印Digital Panel Meter字样标注产品品类，标识位置经过排版优化，既保证识别清晰度也不破坏面板整体的简洁观感。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方45度投射，突出壳体的立体棱角与面板的层次结构，黑色壳体赋予哑光磨砂塑料材质，还原工业仪表常用的阻燃ABS外壳质感，白色面板采用半哑光材质模拟PC面板的真实触感，数显窗口的红色区域赋予半透明滤光材质，在光线照射下呈现出真实显示窗的通透质感。整体设计严格遵循工业面板仪表的通用尺寸规范，各结构比例协调，既满足内部电路板、接线端子的容纳空间需求，也保证了外部安装的适配性，外观风格简洁规整，符合工业配电场景下的实用审美需求，可直接用于配电柜体的布局设计演示、电工产品的选型展示等场景。
