波形弹性垫圈精密三维结构设计

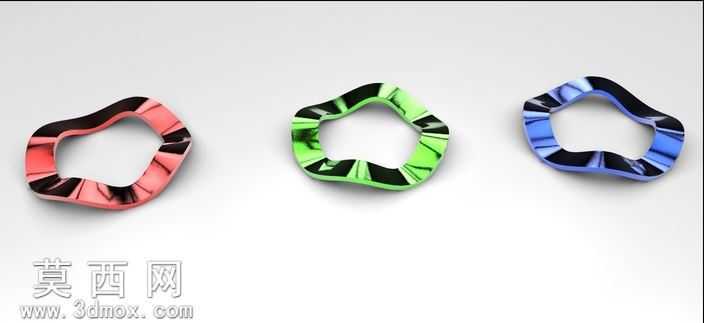

本作品为波形弹性垫圈的三维参数化设计成果，建模阶段以机械设计手册中波垫圈的标准尺寸参数为基准，先绘制闭合的环形基础草图，通过精准约束内外径尺寸、环带宽度保证基础轮廓的尺寸公差符合通用紧固件的规范要求。随后通过波形曲面构造命令，在环形基体上生成规律起伏的波浪形轴向结构，严格控制波峰波谷的高度差、波形过渡圆角半径，确保波形曲面的曲率连续无突变，避免后续结构分析中出现应力集中的问题。完成基础实体建模后，对模型的边缘进行统一倒角处理，所有锐边均按照五金零件的常规加工要求设置0.2mm的倒角参数，还原实际加工后的零件边缘状态。材质渲染环节选用金属合金材质，模拟65Mn弹簧钢经表面氧化处理后的质感，调整材质的金属度、粗糙度参数，还原金属零件表面的细微磨砂质感与边缘的高光反射效果，同时设置柔和的环境光照，通过多方向的补光凸显波形结构的起伏特征，让模型的立体结构清晰可辨。结构设计上充分考虑波垫圈的实际使用功能，波形结构的弹性形变区间经过合理设置，既保证垫圈在装配后能够提供持续的轴向预紧力，补偿螺栓连接副的应力松弛，又能避免形变量过大导致的结构塑性变形。整体建模过程严格遵循机械零件的设计逻辑，所有特征参数均可编辑调整，能够适配不同规格的螺栓连接场景，可直接用于装配模拟、有限元结构分析以及生产加工的尺寸参考，完整还原了波形弹性垫圈的结构特征与功能属性。
