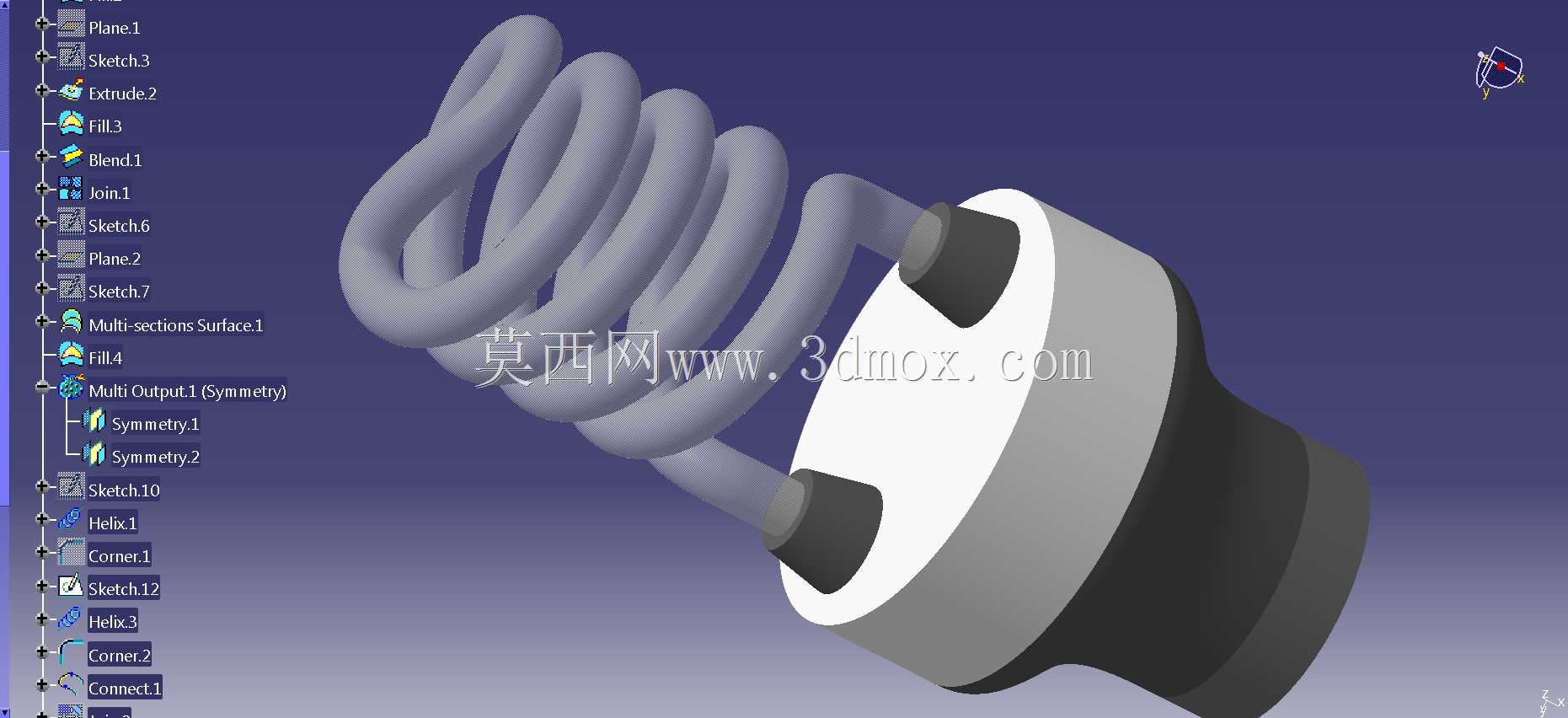

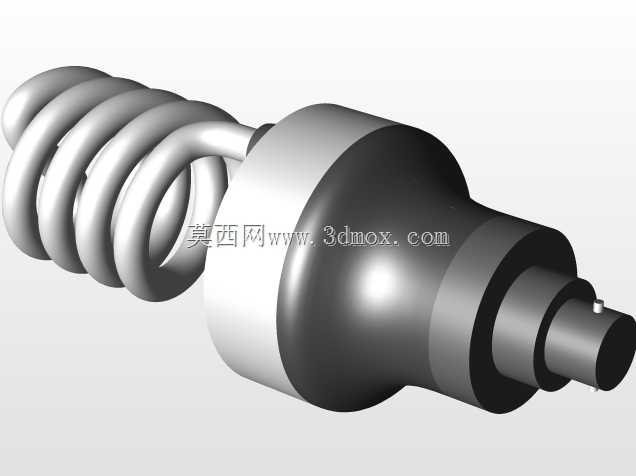

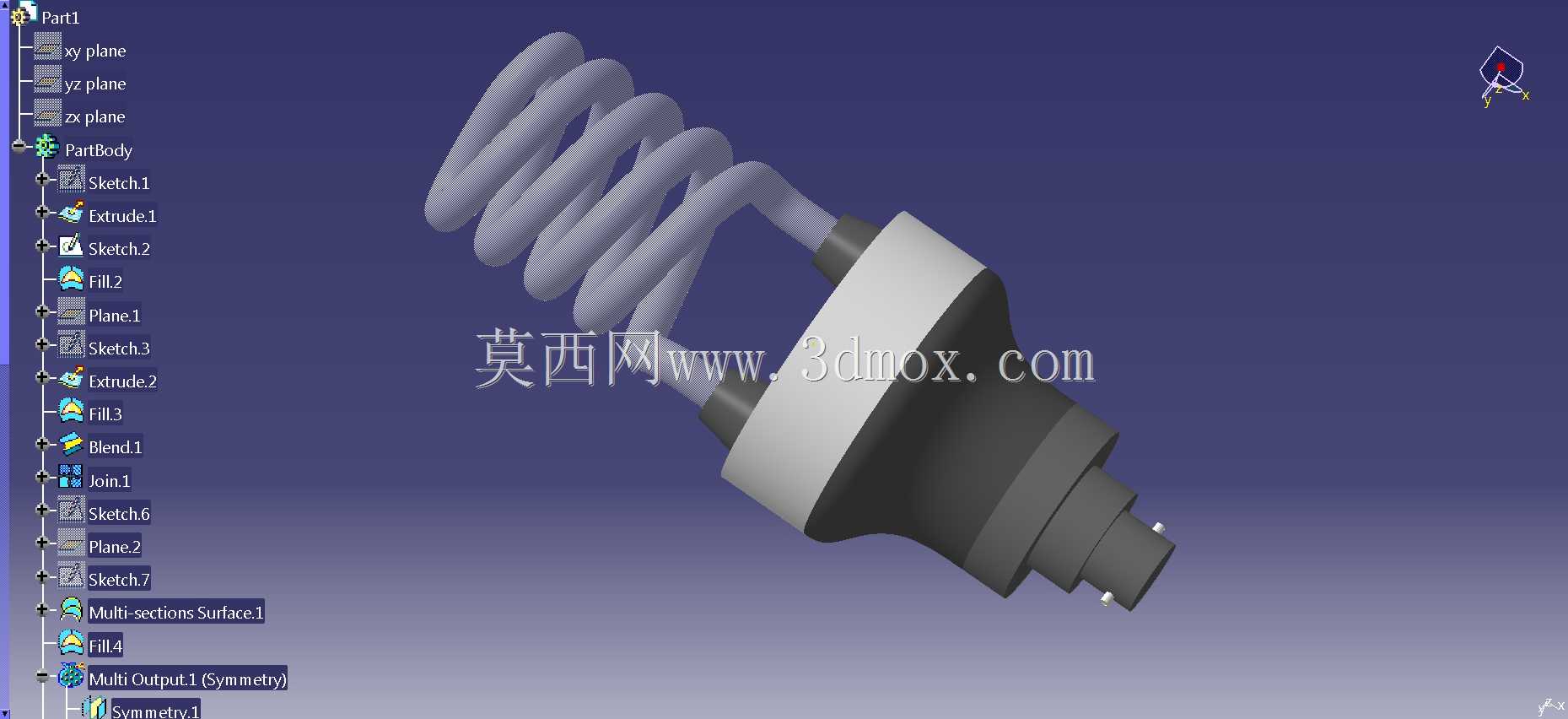

螺旋型节能荧光灯头结构三维数模

　　这款螺旋型节能荧光灯的三维数模，完整还原了紧凑型CFL灯泡的全部结构细节，可直接用于照明产品结构验证、装配干涉检查以及配套灯具的适配设计环节。在民用照明、商用公共区域照明的配套设计场景中，这类节能灯泡的三维数模能够帮助灯具结构工程师快速完成灯腔空间匹配、安装卡位校核，避免开模后出现装配尺寸偏差的问题。从结构设计逻辑来看，螺旋灯管部分采用连续变曲率螺旋扫掠成型，灯管管径均匀一致，螺旋圈数与螺距经过优化，既保证了荧光粉涂覆的有效发光面积，又控制了整体径向尺寸，能够适配绝大多数标准E型灯座的安装空间要求。灯头部分采用分层结构设计，上部的绝缘衔接段采用耐高温绝缘材质，衔接螺旋灯管的引出电极，下部的金属螺口段严格遵循通用灯座的螺纹参数设计，

　　保证旋入安装时的配合顺畅度，末端的触点凸起高度符合安全规范，既保证通电接触可靠性，又避免安装时出现触点挤压变形的问题。在建模过程中，螺旋灯管与绝缘衔接段的过渡区域做了平滑曲面处理，避免出现应力集中的尖角结构，同时也匹配实际生产中灯管封接的工艺要求，不会出现数模结构与实际注塑、封接工艺冲突的问题。从安装边界来看，该模型的整体轴向长度、最大螺旋外径都控制在常规紧凑型节能灯的尺寸范围内，能够适配筒灯、台灯、吸顶灯等多种常见灯具的灯腔安装空间，不需要额外调整灯具的内部结构尺寸。在实际工程应用中，该数模还可用于照明产品的散热模拟分析，通过提取灯头与灯管的曲面结构，划分网格后可模拟长时间点亮状态下的温度分布，验证绝缘部件的耐温性能是否达标，

　　也能为配套灯具的散热结构设计提供准确的结构参考。电极引出部分的结构完全还原实际生产中的走线布局，在数模中可清晰看到电极从灯管末端延伸至灯头触点的路径，能够帮助工程师验证走线空间是否充足，避免装配时出现导线挤压、绝缘层破损的安全隐患。
