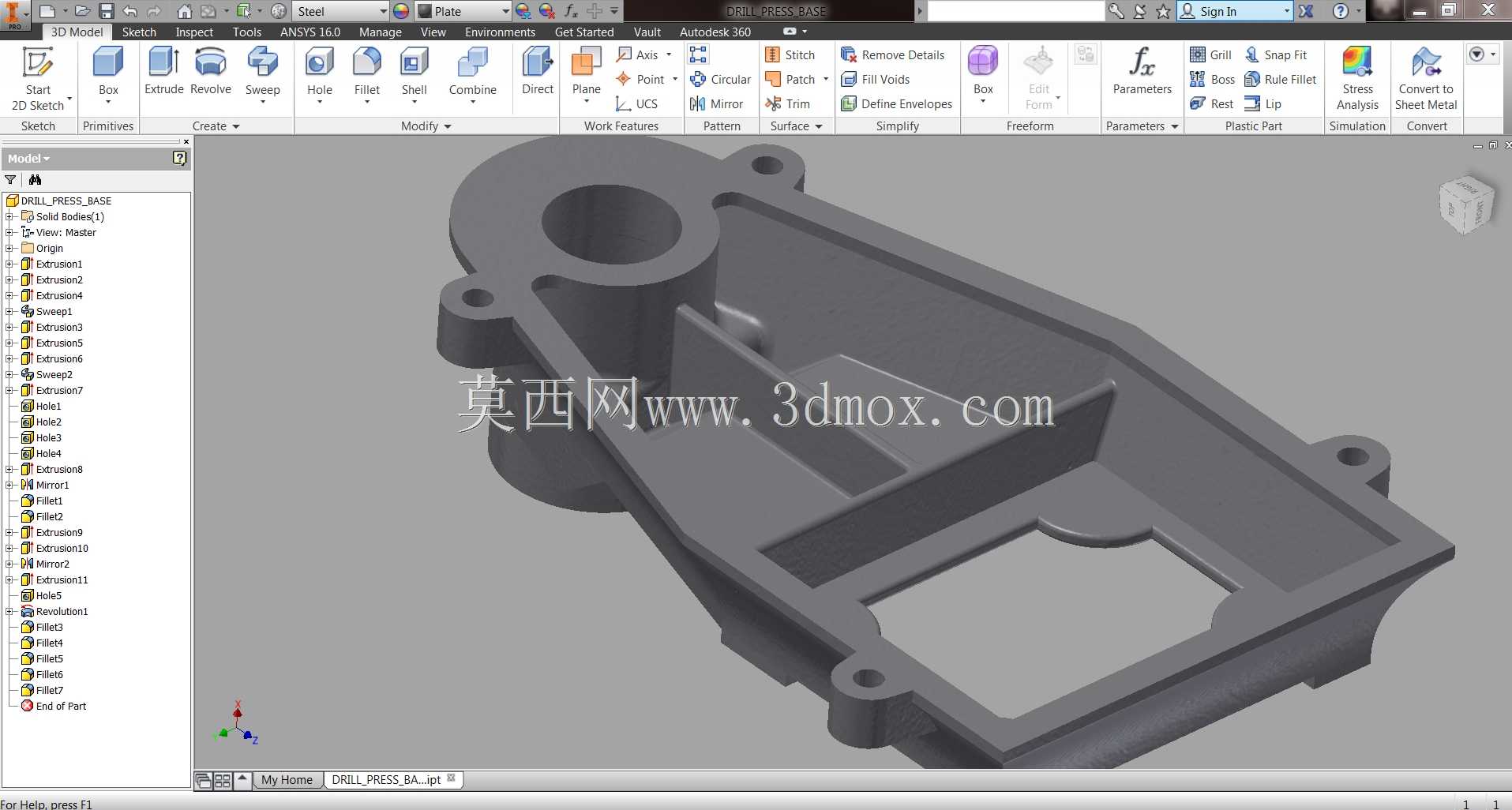

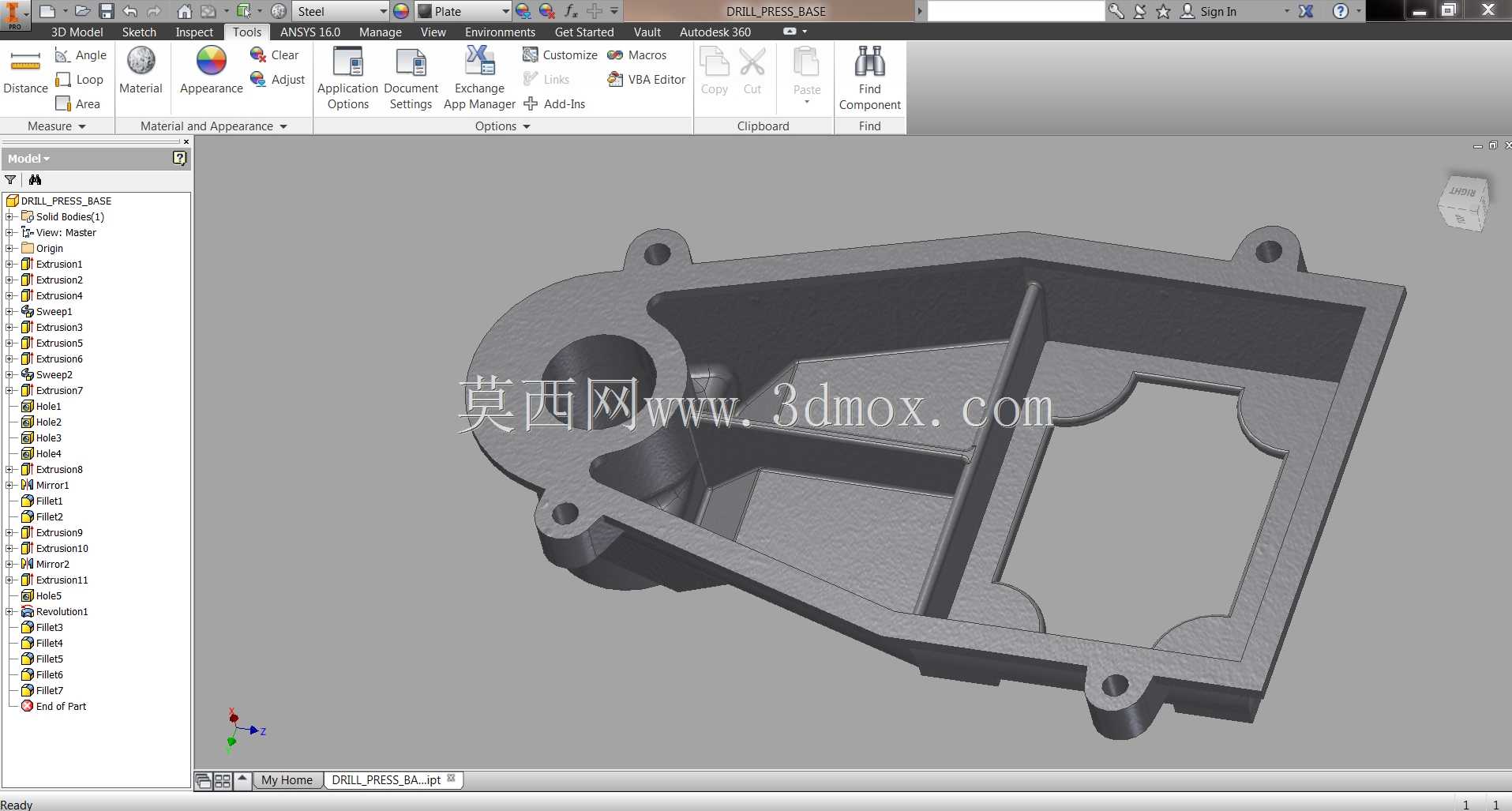

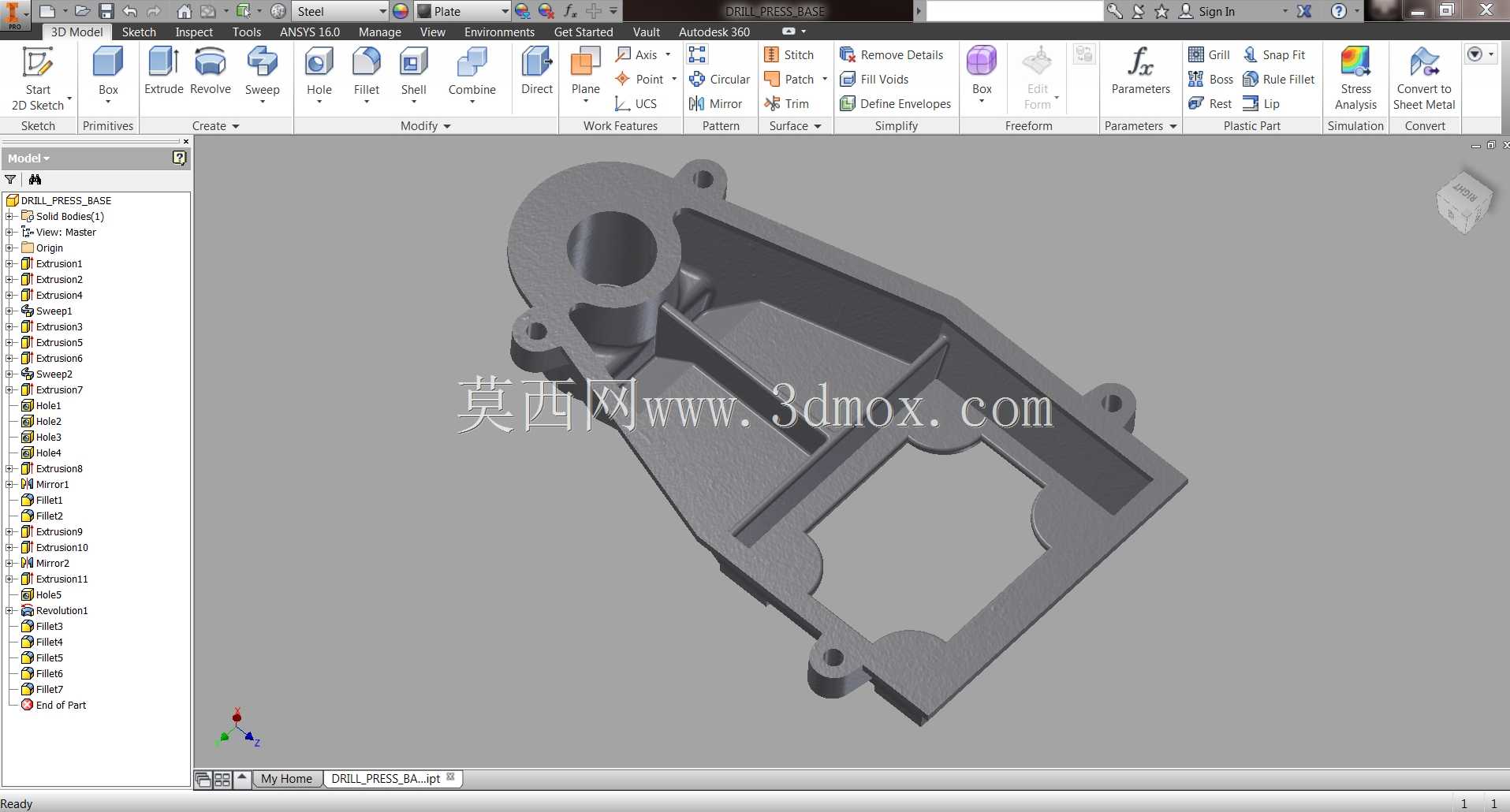

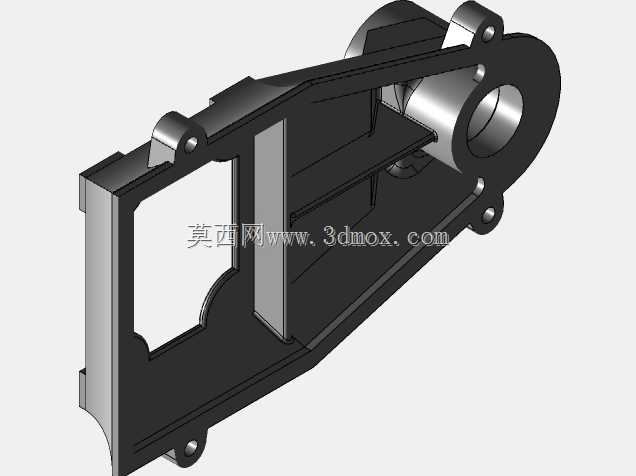

钻床底座铸件结构三维设计

作为钻床整机的核心承载基座，该铸件结构直接决定了钻孔加工过程中的整机刚性与加工精度，日常车间作业里，立式钻床、台式钻床的所有切削载荷最终都会传递到底座上，不管是小直径钻头的高速钻削，还是大直径孔的低速重切削，底座都需要抵消切削过程产生的振动与倾覆力矩，避免出现孔位偏移、钻头崩损的问题。从结构设计来看，该底座采用一体化铸造成型的腔体结构，内部设置多道纵横交错的加强筋，在不额外增加铸件整体壁厚的前提下，大幅提升了基座的抗弯、抗扭刚度，同时腔体结构可以有效容纳钻床的传动组件、冷却管路与电气布线，让整机布局更紧凑，也能避免加工过程中切屑、切削液飞溅进入设备内部。底座的安装边界经过反复校核，四周分布的带孔安装凸台分别对应钻床立柱、工作台导轨、进给机构的固定点位，凸台位置的加工余量预留符合通用金加工工艺要求，安装孔的同轴度、平面度公差可以满足后续机加工的装夹定位需求，底部的支撑脚结构可以适配车间常见的混凝土地面安装，也可以搭配减震垫铁调整整机水平，抵消地面不平整带来的装配应力。设计过程中优先考虑了铸件的工艺性，所有转角位置都设置了标准铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂缺陷，壁厚分布遵循均匀过渡原则，防止出现缩孔、缩松等铸造缺陷，腔体内部的筋板高度与厚度比例经过刚度仿真验证，既保证了承载能力，也控制了铸件整体重量，降低材料成本与吊装难度。在实际应用场景中，这类底座不仅用于常规金属切削钻床，也可适配改装为专用钻孔工位的非标设备基座，安装面的预留拓展位置可以加装工装夹具、冷却水槽、排屑槽等附属结构，满足不同加工场景的定制化需求，底座侧面预留的窗口结构方便后期对内部传动部件进行维护检修，不需要完全拆解整机就能完成润滑、零部件更换等日常保养操作。
