电话外壳注塑成型模具结构设计

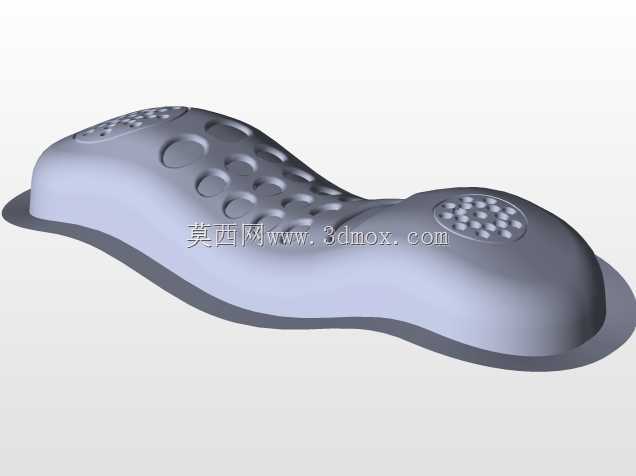

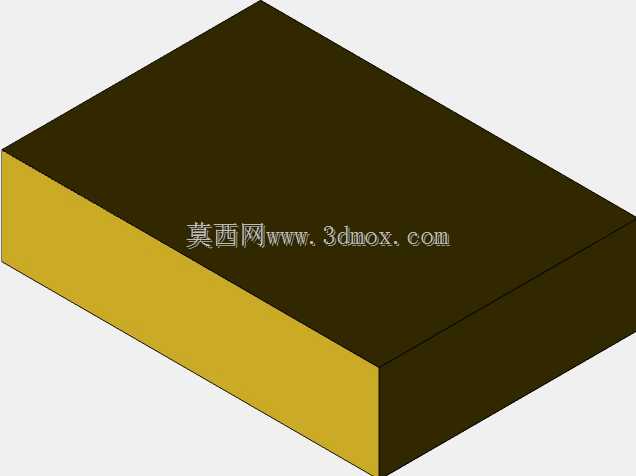

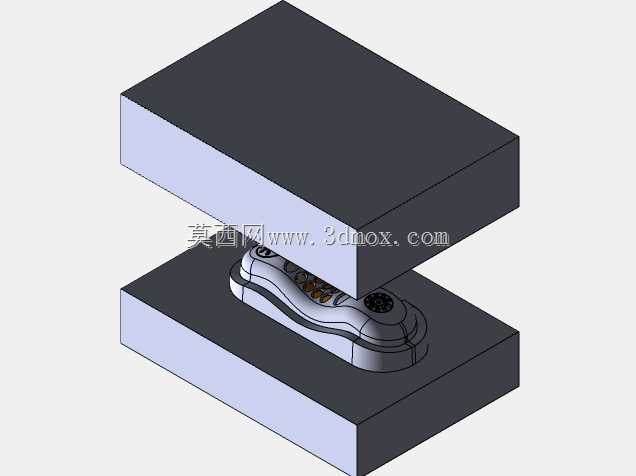

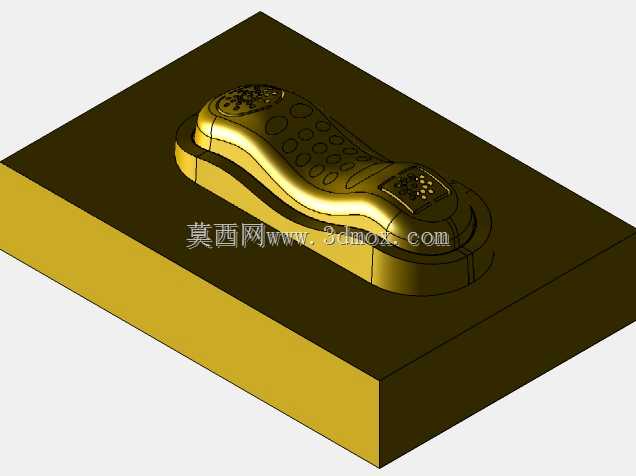

　　这套模具主要用于通讯终端类塑料外壳的批量注塑生产，对应成型的是固定电话手持端的上盖壳体，这类壳体在民用通讯设备、办公桌面通讯终端中应用广泛，日常办公场景、酒店客房通讯配套、家用固定电话终端都需要这类结构件作为外观与内部承载基体。从结构设计逻辑来看，整套模具采用典型的两板模开模结构，上下模架采用标准模坯加工，定模部分加工出对应电话外壳外表面的型腔，型腔曲面完全贴合成品外壳的流线型外观弧度，包括听筒位置的弧形收边、按键区域的下沉台阶、出声孔位置的细微成型凸台都在定模型腔中直接加工成型，保证成品外表面的光洁度与轮廓精度，不需要后续额外的外观打磨工序。动模部分设置对应的凸模芯，完全匹配外壳内部的安装筋位、卡扣卡槽、螺丝柱位置，

　　这些内部结构直接决定了后续电话组装时内部电路板、拾音咪头、扬声器组件的安装定位精度，设计时特意在筋位连接处做了圆角过渡，避免注塑时应力集中导致的成品开裂，同时在螺丝柱根部增加了加强筋结构，提升组装时螺丝柱的抗扭强度，防止打螺丝时柱体断裂。开模方向选择垂直于壳体最大投影面的方向，能最大程度减少侧向抽芯结构的使用，整套模具除了听筒位置的小侧凹采用简易斜顶抽芯外，其余结构都可以通过前后模直接开模脱出，简化了模具结构，降低了加工成本与后期维护难度。模架的导柱导套设置在模架四个角位，合模时的定位精度可以控制在0.02mm以内，避免合模错位导致的产品披锋、轮廓错位问题。浇注系统采用侧浇口进料，浇口位置设置在壳体侧边的非外观面，

　　注塑完成后浇口残留可以通过简单的人工修剪去除，不会影响产品外观面的完整性。冷却水路采用环绕型腔的环形布置，水路距离型腔表面的距离保持在15-20mm之间，保证注塑过程中型腔各区域温度均匀，减少成品冷却不均导致的翘曲变形问题，尤其是电话外壳这类薄壁长条形结构，均匀冷却能有效控制成品的平面度，保证后续组装时外壳与底盖的配合间隙均匀。顶出结构采用顶针+顶块组合的方式，在壳体内部的筋位、螺丝柱位置布置圆顶针，在壳体边缘的平整位置设置矩形顶块，顶出力分布均匀，避免顶出时成品出现顶白、顶穿的缺陷，同时顶针的排布位置避开了壳体内部的元器件安装区域，不会在成品表面留下影响组装的顶出痕迹。整套模具的安装尺寸适配常规120吨级卧式注塑机的安装规格，模架长宽尺寸符合注塑机拉杆间距要求，定位圈、浇口套尺寸匹配注塑机的射嘴定位标准，吊装、装夹位置都按照标准注塑模具的规范设计，不需要额外改装就可以直接上机生产，成型周期可以控制在30秒以内，适合大批量连续生产作业。
