心宿二50型弹性联轴器结构设计

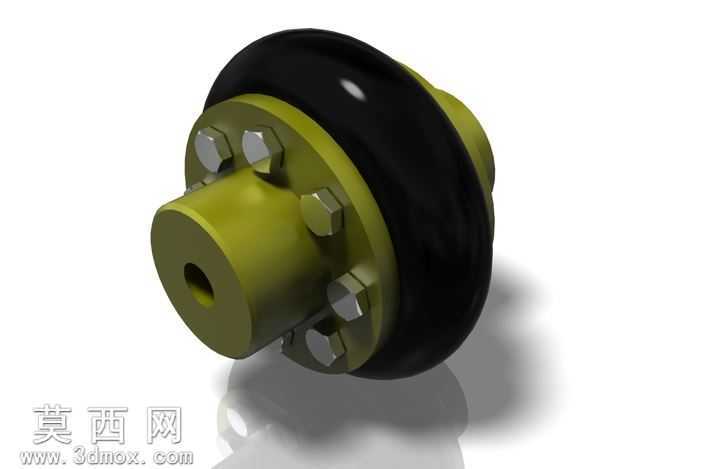

本作品为心宿二50型弹性联轴器的三维参数化建模成果，建模过程中严格遵循机械传动部件的设计规范，先通过草图绘制完成两端轴毂的截面轮廓，利用旋转特征生成轴毂的基础基体，再通过阵列特征完成周向均布的螺栓安装孔位设计，保证各孔位的同轴度与位置度公差符合装配要求。中间弹性体部分采用曲面建模与实体修剪结合的方式，还原了橡胶弹性元件的鼓形轮廓，确保其在工作状态下可补偿两轴的径向、角向与轴向偏差。材质渲染阶段，两端金属轴毂采用军绿色金属漆材质，调整了金属度与粗糙度参数，还原了表面磷化处理的哑光金属质感，螺栓紧固件采用镀锌亮面金属材质，通过高光与反射参数调整体现标准件的金属光泽，中间弹性体采用黑色哑光橡胶材质，添加了轻微的表面凹凸纹理模拟橡胶制品的成型质感，整体渲染采用柔和的工作室光照环境，通过多光源布光突出部件的结构层次与装配关系。结构设计上，该联轴器采用螺栓夹紧式轴毂连接，无需额外的键槽加工即可实现轴与毂的可靠固定，中间高弹性橡胶元件可在传递扭矩的同时吸收传动系统的振动与冲击，降低传动噪音，适配有缓冲减震需求的动力传输场景。建模过程中对各装配间隙进行了精准设定，保证弹性体在额定扭矩下的变形空间，同时对螺栓的预紧行程做了参数化约束，方便后续根据不同轴径调整夹紧参数，整体模型装配关系完整，无干涉错面问题，可直接用于装配模拟、工程图导出与运动仿真分析，为同类弹性联轴器的设计优化提供了可参考的三维数字化模型基础。
