剪叉式液压升降作业工作台三维结构

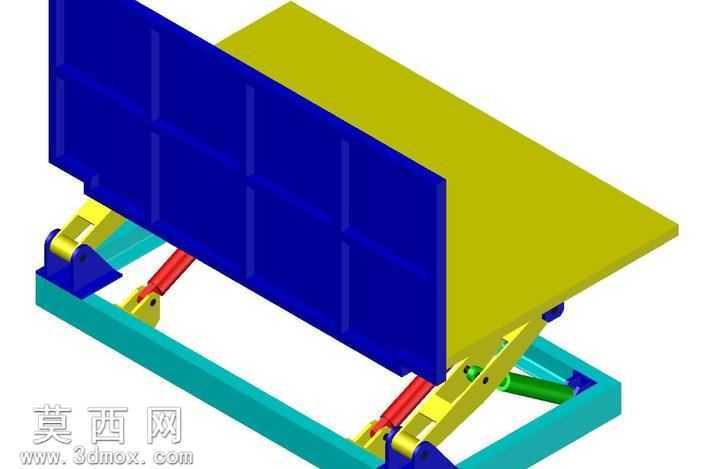

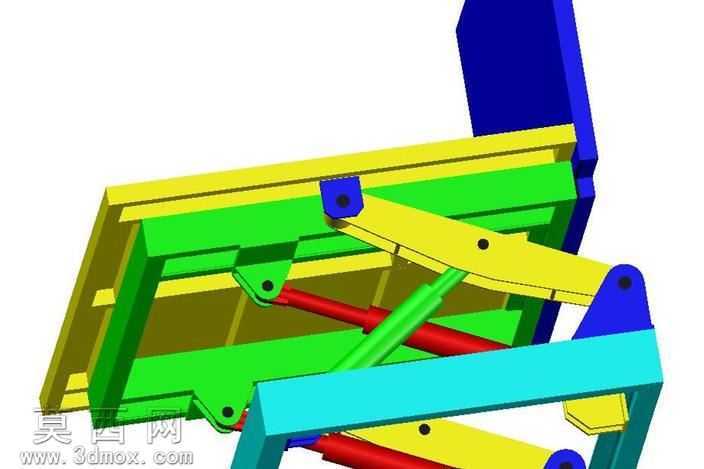

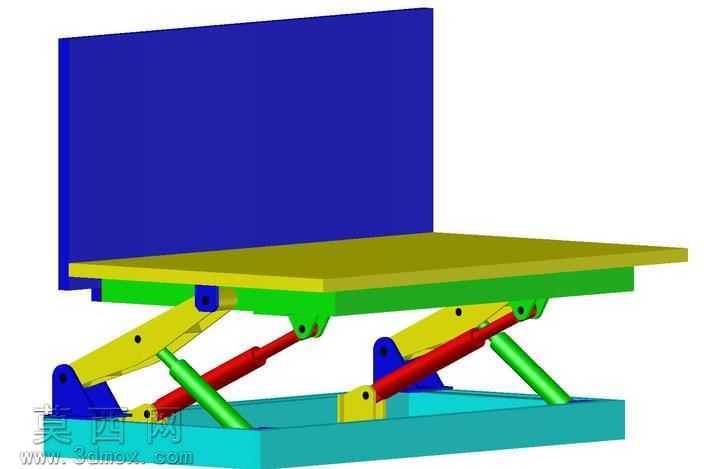

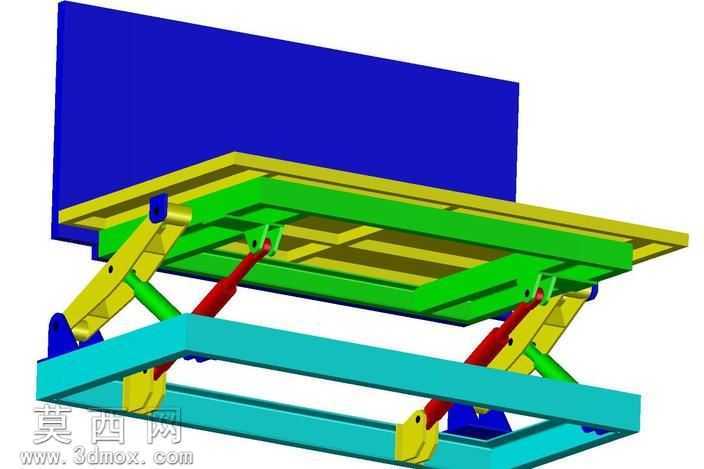

本作品为剪叉式液压升降作业工作台的三维参数化模型，整体采用分层式结构设计，通过三维建模软件完成全参数化的零件建模与虚拟装配，完整还原了设备的机械结构与运动逻辑。模型最上层为蓝色的作业承载面板，采用平整板式结构设计，建模时赋予哑光蓝色工程塑料材质，模拟实际工作台的防滑耐磨面板属性，面板下方连接黄绿色的上层承载框架，框架采用矩形钢管拼接的镂空结构，既保证结构强度又降低整体自重，建模时对框架的焊接拼接处做了细节处理，还原真实的焊接工装结构特征。中层为剪叉式升降支撑机构，是整个设备的核心传动部分，采用两组对称布置的剪叉臂结构，剪叉臂为黄色高强度钢材质，建模时赋予金属哑光漆面材质，臂体之间通过铰接销轴实现转动连接，销轴处做了轴肩与卡簧槽的细节建模，还原真实的铰接装配结构；两组剪叉臂之间布置有红色的液压驱动油缸，油缸缸筒与活塞杆分别铰接在上下层剪叉臂的对应铰接点上，建模时还原了油缸的缸筒、活塞杆、进出油口等细节结构，赋予红色防锈漆面材质，同时搭配绿色的辅助支撑杆件，保证升降过程中的结构稳定性。最下层为青色的底部安装基座，采用整体式矩形框架结构，建模时赋予青蓝色金属漆面材质，基座上预留有剪叉臂的下铰接点安装位与设备固定安装孔，可直接将整个工作台固定在地面或移动底盘上。整个模型在装配过程中添加了符合机械运动逻辑的配合约束，可实现升降动作的运动仿真，直观展示工作台的升降行程与运动轨迹；渲染阶段采用软件内置的工程渲染模式，不同结构部件采用差异化的颜色材质区分，清晰展示各部分的结构关系与装配逻辑，无需额外拆解即可看清内部的传动结构。设计过程中充分考虑了工装设备的实用性需求，剪叉结构的受力点经过优化布置，液压油缸的安装角度经过运动仿真验证，保证升降过程中推力输出平稳，工作台可在行程范围内任意位置锁止，满足焊接、设备预维护等不同作业场景的高度调节需求，同时工作台可配合底部移动组件实现水平方向的位置调整，进一步提升作业覆盖范围，降低工人的作业强度，提升工装作业的便利性与安全性。
