工业除湿机内部结构三维设计方案

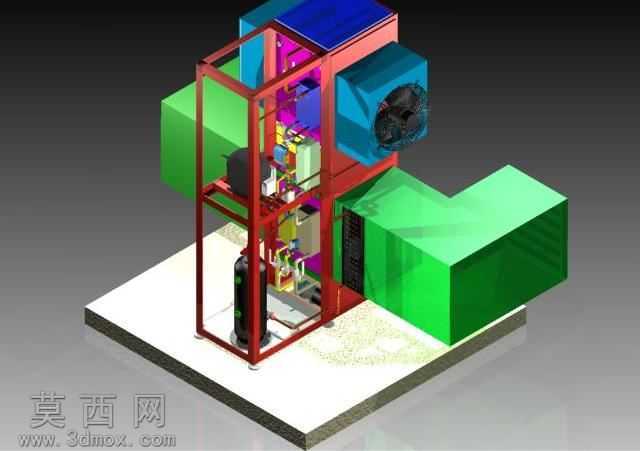

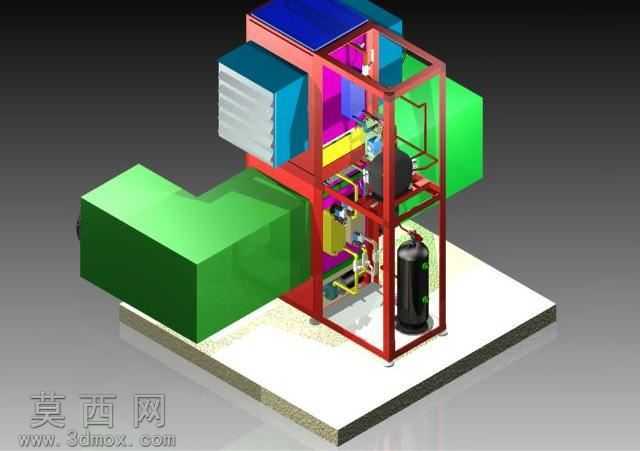

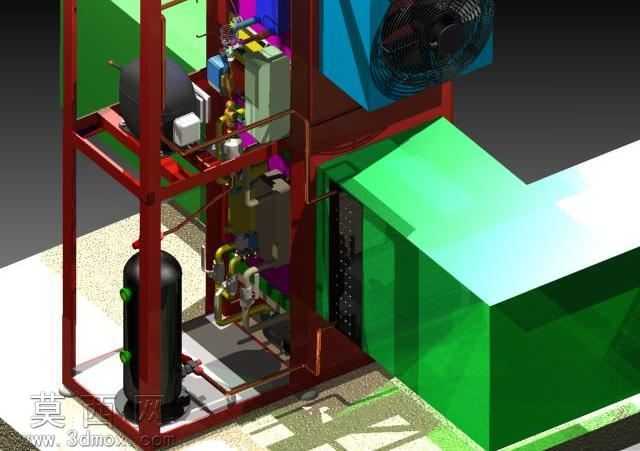

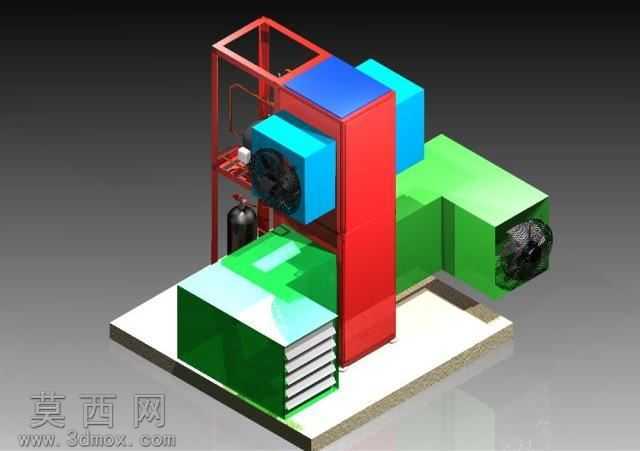

本作品为工业除湿机的完整三维结构设计方案，采用专业三维建模软件完成全参数化建模，通过分层渲染清晰展示设备内部的管路排布、部件装配与功能分区。建模过程中严格遵循工业除湿设备的实际运行逻辑，将整机划分为半透膜除湿单元、蓄热循环单元、冷却换热单元、送风单元四大核心模块，各模块之间的连接管路、固定支架均按照真实装配公差完成配合设计，可直接用于生产前的结构验证与装配模拟。材质渲染方面，设备外部框架采用哑光金属红材质模拟工业型钢机架，半透膜组件采用半透明磨砂材质直观展示其透水透气的功能特性，蓄热罐体采用深灰哑光金属材质搭配黑色液位标识，冷却单元的散热翅片采用亮面金属蓝材质还原真实散热部件的视觉效果，风扇组件采用黑色工程塑料材质搭配金属网罩，各功能区块的外壳采用高饱和度的绿、蓝等色块区分，既提升了模型的辨识度，也能让观看者快速理清各部件的功能归属。结构设计上，机架采用方钢焊接式框架结构，底部设置加厚安装底座保证设备运行稳定性，各核心部件均通过螺栓固定在机架预设的安装位上，管路走向采用最短路径原则减少风阻与热损，半透膜组件与蓄热单元之间设置密封连接结构避免湿空气泄漏，冷却单元与风扇采用同轴排布设计最大化换热效率，整体结构紧凑合理，在保证除湿效率的前提下尽可能压缩设备整体体积，适配不同工业场景的安装空间需求。设计思路围绕半透膜吸附与蓄热循环结合的除湿原理展开，通过三维建模的方式将抽象的工作循环转化为可视化的结构模型，既可以用于设备研发阶段的方案论证，也可作为产品说明、技术培训的可视化素材，模型中各部件均保留了可编辑的参数化特征，方便后续根据实际工况调整部件尺寸、更换适配组件。
