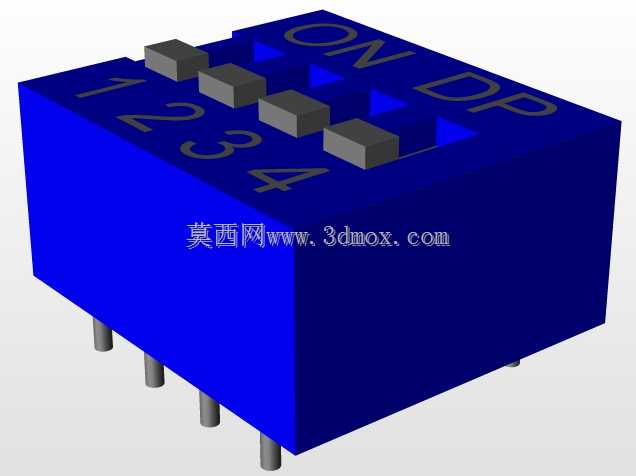

这款4位拨码DIP开关,是电子电路、工控板卡领域常用的地址配置、功能切换元件,日常在PLC扩展模块、工控IO板、消费电子控制板、通讯设备主板上都能见到它的身影,核心作用是通过手动拨码的通断组合,输出二进制编码信号,给主控芯片传递预设的地址、参数或者功能模式指令,无需额外软件配置就能完成硬件级的参数设定,可靠性远高于软配置,在工业现场抗干扰能力突出。从结构设计来看,这款开关采用蓝色阻燃PBT外壳,整体为直插式封装,底部带有4组共8根直插引脚,适配标准2.54mm间距的PCB焊盘,安装时直接插入PCB对应过孔完成波峰焊即可,不需要额外的固定结构,引脚长度刚好匹配常规1.6mm板厚的PCB,焊接后引脚露出焊盘的长度控制在1mm以内,

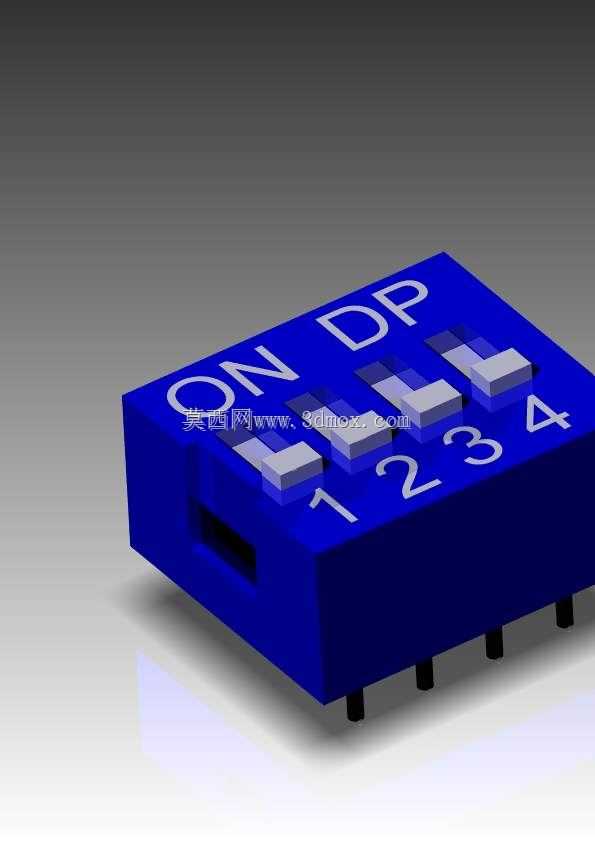

不会和板底其他元件产生干涉。开关本体的外形尺寸遵循行业通用的4位DIP开关规格,长度方向刚好覆盖4个2.54mm间距的位宽,宽度和高度都控制在常规直插元件的尺寸边界内,布局时不会和周边的电阻、电容等贴片元件产生空间冲突,外壳顶部的拨柄采用凸起式设计,每个拨柄上方都印有清晰的数字位号1-4,拨柄拨向ON端时对应位导通,拨向另一端时断开,拨动手感带有清晰的档位阻尼,不会因为设备运输或者现场振动出现误拨的情况,每个档位的导通电阻控制在毫欧级,断开时绝缘电阻满足工业级要求,能在-40℃到85℃的环境温度范围内稳定工作。建模过程中严格还原了实物的装配间隙,拨柄和外壳之间的活动缝隙、引脚和外壳注塑的包胶位置、
顶部印刷的ON标识和DP标识都做了精准还原,外壳的拔模斜度、底部的定位凸点都按照实际量产的零件结构制作,导入PCB装配时可以直接做干涉检查,不需要额外调整结构尺寸,对于做工控板卡结构设计、电子设备整机布局的工程师来说,这个模型可以直接调用到装配文件中,用来验证PCB布局的空间合理性,也可以用来做整机BOM的可视化预览,提前排查安装时可能出现的空间冲突问题。开关的顶部拨柄高度比外壳高出1.5mm左右,刚好适合用指尖或者镊子拨动,不会因为拨柄过高容易被误碰,也不会因为过低导致操作费力,外壳侧面的凹槽设计是为了注塑时的脱模方便,同时也能在多只开关并排贴装时留出微小的间隙,避免外壳之间因为公差挤压导致拨柄卡滞。
