3mm直插式红色发光二极管结构设计

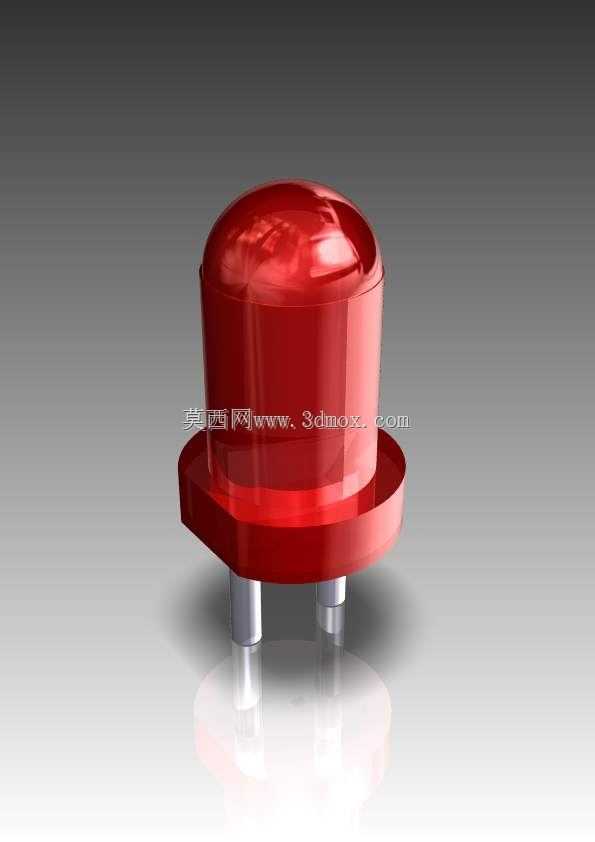

　　这款3mm规格的红色直插LED，是电子设备、工业控制装置中应用极广的基础光电器件，日常做设备状态指示、信号反馈、小范围照明光源都能适配，从消费类小家电的电源提示，到工业控制柜的运行状态告警，再到玩具、数码配件的发光装饰，都能看到这类元件的身影。从结构设计来看，顶部采用半球形环氧封装透镜，这个弧度不是随意做的，是经过光学折射角度校准的，能让内部芯片发出的红光以预设的发散角射出，兼顾正面可视亮度与侧方可视范围，避免出现正面过亮刺眼、侧面完全看不到光的问题。透镜下方的柱形封装段直径严格控制在3mm，刚好适配市面上通用的LED安装座、PCB板预留安装孔，柱身下方带一圈六边形限位法兰，安装时这个法兰面会贴紧PCB或者安装面板表面，

　　一方面能控制元件插入深度，避免引脚过深顶到板件背面的走线或者其他元件，另一方面六边形的结构能在点胶固定或者卡扣安装时提供止转限位，不会因为设备振动出现元件偏转、引脚受力变形的问题。底部伸出的两根直插引脚做了等长设计，间距符合行业通用的2.54mm网格标准，不管是手工焊接还是波峰焊量产都能直接适配，引脚根部做了应力释放过渡，避免安装弯折时出现封装本体开裂、内部金线断裂的失效问题。建模的时候要注意，环氧封装部分的曲面要做连续顺滑过渡，不能出现棱角折边，不然渲染出来的透光质感会失真，引脚的圆柱度要控制好，和封装本体的结合处要做自然的包覆衔接，还原实际封装工艺的注胶成型效果。实际选型使用时，这个尺寸的元件不需要额外预留过大的安装空间，

　　只要在PCB上对应位置开出直径3.1-3.2mm的安装孔，引脚伸出板面2-3mm做焊接弯脚处理即可，法兰面和安装面之间如果需要做防水密封，还可以预留0.2mm左右的点胶槽位置，适配不同场景的装配需求。这类直插LED相比贴片式的同规格元件，结构强度更高，耐振动性能更好，在工业类、户外类设备上的长期使用可靠性更有优势，不需要担心回流焊高温带来的色温偏移问题，手工维修替换也更方便。
