直插式三极管电子元器件三维结构

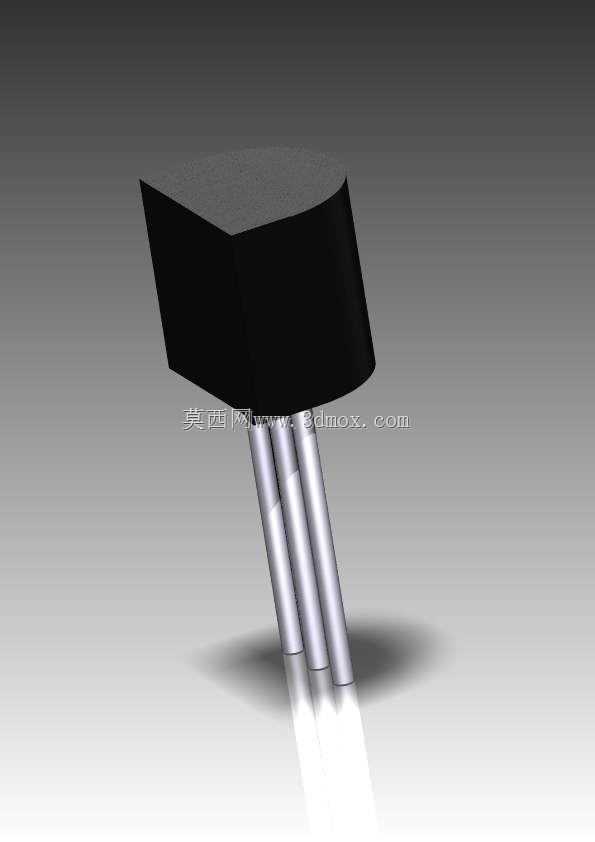

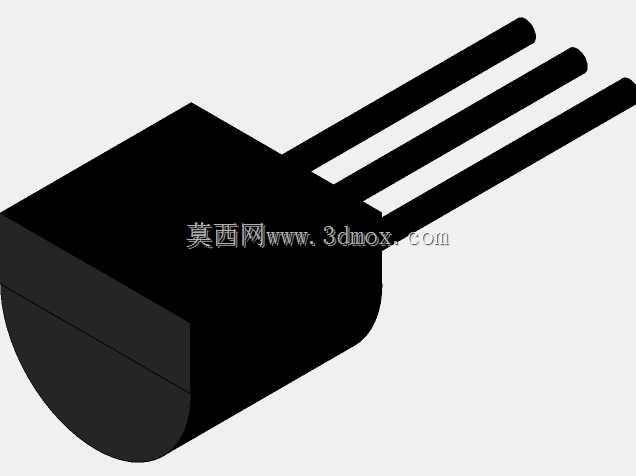

　　这款直插式半导体器件的三维结构还原，完全贴合实际量产器件的物理特征，可直接用于电路板装配仿真、整机结构干涉检查、产品BOM可视化展示等场景。在消费电子、工业控制板卡、电源模块、小型家电控制板的设计环节，这类直插三极管是极为常见的分立半导体器件，主要承担信号放大、电子开关、功率调节等核心电路功能，在小功率驱动、信号调理回路中应用占比极高。从设计还原的细节来看，器件本体采用半圆柱加平直切面的塑封结构，平直切面为引脚定义的识别基准面，对应常规直插三极管的引脚排布规则，建模时严格遵循实际器件的引脚间距公差，三个金属引脚保持平行度要求，引脚直径与PCB板常规通孔尺寸匹配，可直接导入PCB设计软件完成孔位匹配校验，

　　避免结构设计阶段出现引脚与焊盘错位、器件本体与周边元件干涉的问题。塑封本体的外形尺寸完全参照行业通用的TO-92封装规格，本体高度、引脚伸出长度、切面到引脚的相对位置都做了精准还原，在做整机结构布局时，可直接将该模型放入装配体，核算器件在PCB板上的占用空间，预留足够的装配与维修操作空间，尤其是在紧凑式小型设备的内腔布局中，这类直插元件的高度方向尺寸直接影响外壳的内部净空设计，精准的三维模型能帮助结构工程师提前规避装配后外壳顶到元件、元件歪斜触碰周边结构件的问题。建模过程中对塑封本体的脱模斜度、引脚根部的塑封包裹过渡区域都做了细节还原，没有做过度简化，在做产品渲染、装配工艺动画制作时，能呈现出真实器件的质感，

　　不会出现模型过于失真导致的展示效果偏差。对于硬件设计工程师而言，这类精准的封装三维模型，能在设计阶段就完成虚拟装配验证，减少打样后出现的结构适配问题，缩短产品研发的迭代周期，尤其是在多器件密集布局的控制板上，每个元件的外形边界都直接影响整体布线与结构的合理性，该模型的外形边界完全贴合实物，可直接用于空间校核，不需要二次调整尺寸。
