直插式无源晶振电子元件结构设计

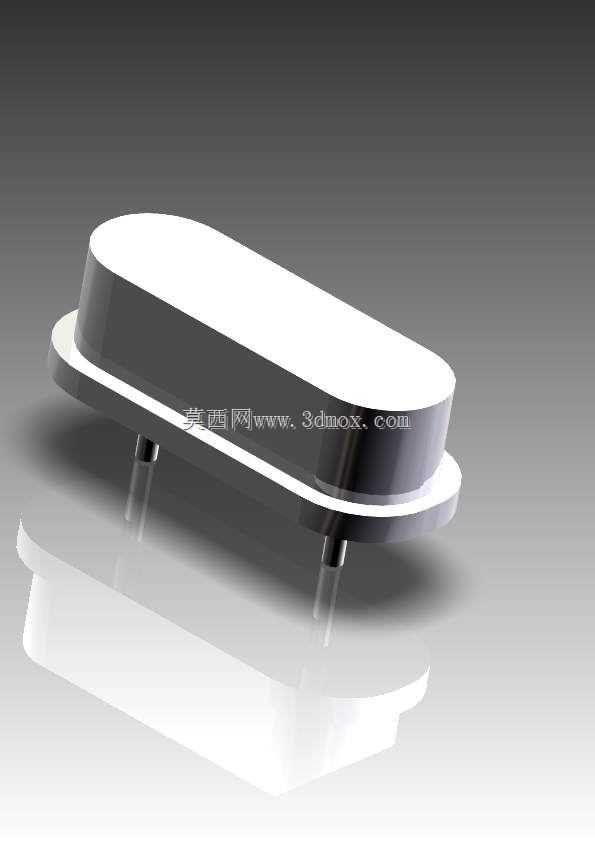

　　该元件为直插式晶体谐振器件，核心应用场景覆盖消费类电子控制板、工业测控模块、小型家电主控电路等需要稳定时钟基准的电路场景，作为电路系统的时钟源核心部件，其作用是通过晶体的压电效应产生固定频率的谐振信号，为电路各功能模块提供统一的时序同步基准，保障数字电路的逻辑运算、信号传输、指令执行过程的时序一致性，避免因时钟偏移导致的电路逻辑错误、数据传输丢包等问题。从结构设计思路来看，整体采用扁椭圆形金属密封外壳，一方面金属外壳可实现电磁屏蔽效果，降低外界电磁杂波对晶体谐振过程的干扰，保障输出频率的稳定性，另一方面密封结构可隔绝外界水汽、粉尘进入腔体内部，避免晶体片受污染导致频率漂移、起振失败等失效问题，适配工业场景下多粉尘、

　　温湿度波动较大的使用环境。元件底部设置两根平行直插引脚，引脚间距符合通用PCB板直插元件的标准孔距设计，可直接适配常规波峰焊、手工焊的加工工艺，安装时引脚穿过PCB对应安装孔后焊接固定，无需额外设计固定结构，可降低PCB layout阶段的布局难度，同时直插结构的机械连接强度较高，可承受一定程度的振动冲击，适配工业设备、车载电子等存在振动的使用场景。外形尺寸方面，扁椭圆外壳的长轴、短轴尺寸均符合行业通用的直插晶振封装规格，安装时在PCB板上预留的投影区域可覆盖常规2引脚直插元件的布局空间，引脚伸出长度满足标准焊接工艺的吃锡要求，焊接后引脚与焊盘的结合面积可保障电气连接可靠性与结构固定强度。外壳与引脚的衔接位置采用玻璃绝缘子烧结密封，

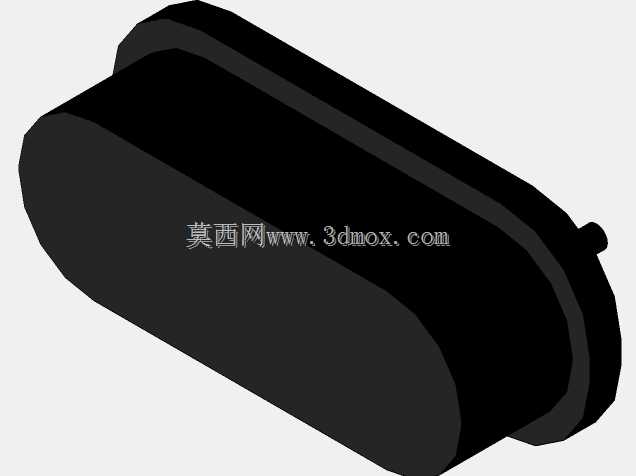

　　既实现引脚与金属外壳之间的电气绝缘，又保障腔体的密封性能，避免长期使用过程中外界环境介质渗入腔体内部，影响晶体片的谐振特性。整体结构设计兼顾了电气性能稳定性、生产加工便利性、环境适应性等多方面需求，可直接用于各类需要固定频率时钟基准的电路设计中，结构建模过程中还原了外壳的圆角过渡、引脚的同轴度、密封层的衔接结构等细节，可用于电路装配干涉检查、PCB布局仿真、产品结构展示等场景。
