两孔无螺纹按压式接线端子结构设计

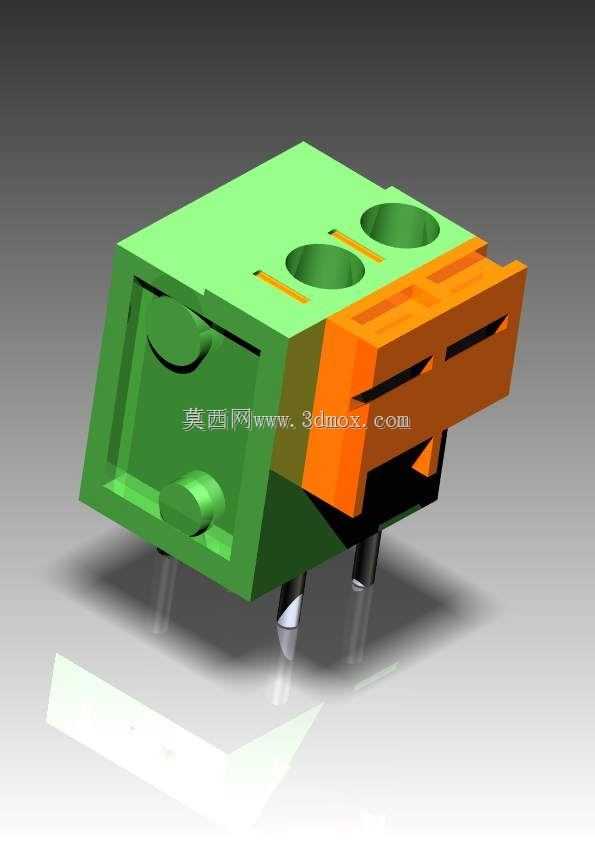

　　这款两孔无螺纹接线端子，是PCB板载电气连接场景里的常用连接件，日常在小型工控板、电源模块、传感信号采集板上都能见到它的身影，主要用来实现导线与电路板的快速导通连接，省去传统螺丝端子拧线的繁琐步骤，适合小线径导线的快速装配场景。从结构设计来看，主体采用绝缘阻燃的工程塑料壳体，分为基座与按压卡扣两个部分，绿色基座部分预留两个导线插入孔，孔位内部设置弹性导电夹片，橙色按压块与基座内部的弹性结构联动，按下按压块时会撑开内部夹片的夹持间隙，此时可将剥好绝缘层的导线直接插入孔内，松开按压块后夹片依靠自身弹力抱紧导线线芯，实现可靠的电气连接与机械固定，不需要额外工具就能完成接线操作，大幅提升小批量装配、现场改线的作业效率。

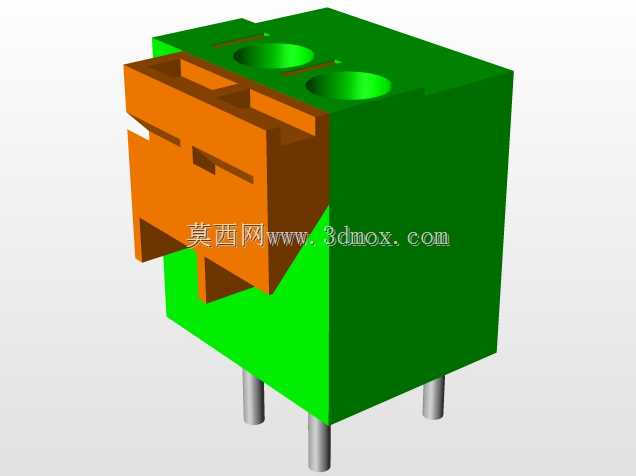

　　底部伸出的两个金属插针，是按照标准PCB焊盘间距设计的，插针直径与常规通孔焊盘的孔径匹配，可直接插入电路板对应孔位完成波峰焊或者手工焊接，安装时需要注意壳体底部与PCB板面的贴合间隙，插针露出焊盘的长度控制在1.5-2mm即可，避免焊锡溢出粘连相邻焊盘。壳体侧面设置的卡扣结构，是为了多端子并排拼接时的互锁定位，多个同规格端子拼接使用时，相邻端子的凹凸卡扣可以卡合为整体，避免焊接或者接线过程中端子移位，同时也能保证整排端子的孔位对齐度。在实际选型应用中，这类无螺纹端子通常适配0.5-1.5平方毫米的单股或者多股铜导线，夹持力可以满足常规低压信号传输、小电流供电的连接需求，相比螺丝式端子，它的接线效率更高，不会出现螺丝滑牙、

　　拧接过紧压断线芯的问题，同时整体高度更低，适合对安装空间有要求的薄型设备内部使用。设计时特意将按压块的按压面做了防滑纹理处理，现场接线时哪怕戴薄劳保手套也能顺利按下，不会出现打滑按不动的情况，导线插入孔做了倒角导向，导线插入时不会被孔边毛刺刮掉线芯铜丝，保证导电接触面积充足。壳体的绝缘壁厚经过耐压测试验证，可以满足常规低压电气设备的绝缘防护要求，相邻接线孔之间设置隔离筋，避免导线毛刺外露造成极间短路，底部插针与内部导电夹片采用铆压一体化结构，接触电阻更低，长时间通电也不会出现异常发热的情况。
