2毫米规格内六角带垫紧固螺钉结构设计

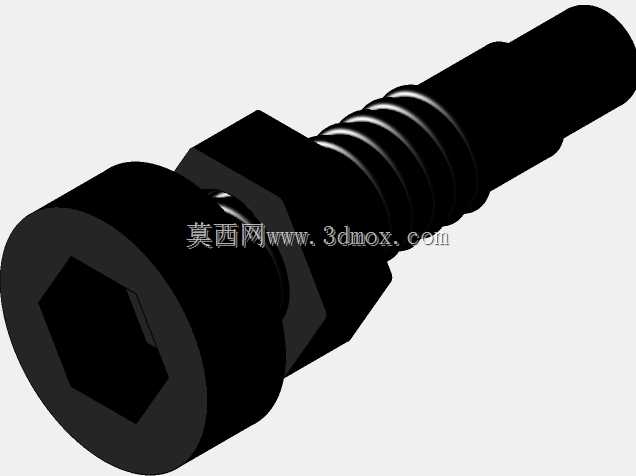

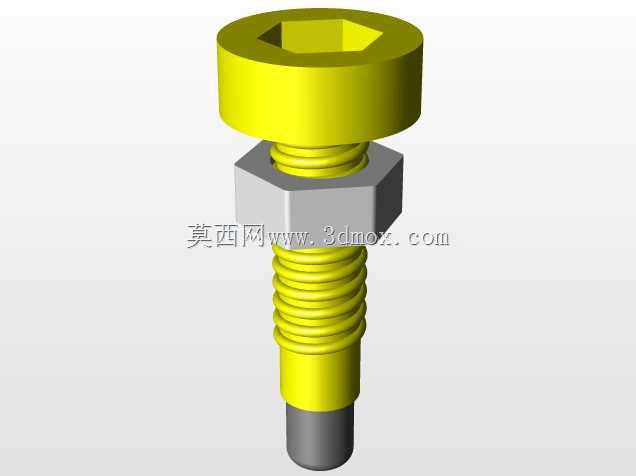

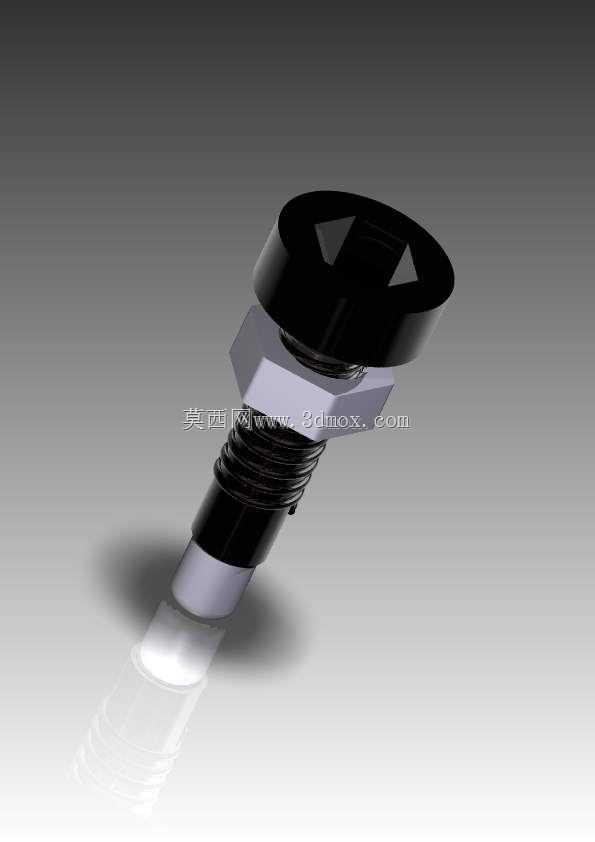

　　这类小规格带垫内六角紧固螺钉，常应用在精密电子设备、小型仪器仪表、微型自动化模组的装配场景中，承担薄板件、薄壁结构件之间的紧固定位作用，相比普通无垫螺钉，集成的平垫结构可以在拧紧过程中分散接触面压应力，避免软质基材比如铝合金薄板、工程塑料件表面被压溃刮伤，同时也能在一定程度上补偿被连接件表面的平面度误差，提升连接可靠性。从结构设计逻辑来看，螺钉头部采用内六角驱动形式，相比十字槽、一字槽结构，能承受更大的拧紧扭矩，不容易出现槽口滑牙的问题，适合在装配空间受限、需要保证预紧力一致性的精密装配场景使用，头部下方集成的六角垫与螺杆同轴设计，装配时不需要额外搭配单独平垫，能减少装配环节的零件清点、分拣工作量，提升流水线装配的作业效率。

　　螺杆部分采用标准三角螺纹，牙型角60度，螺纹大径控制在2毫米公差范围内，螺纹收尾处做了合理的退刀结构，避免螺纹末端出现不完整牙型导致的装配卡滞，螺杆末端的导向段做了小角度倒角，能在拧入螺纹孔时自动导正，降低对螺纹孔口的磕碰损伤，减少装配时的对位难度。从安装边界来看，这类螺钉的头部高度、垫片面外径都经过尺寸校核，拧紧后垫片完全覆盖被连接件的过孔周边区域，过孔直径建议控制在2.2毫米到2.4毫米之间，适配的螺纹底孔需要根据基材材质调整，比如在铝合金件上攻丝时底孔取1.6毫米，钢件上攻丝时底孔取1.55毫米，保证螺纹啮合长度不小于2倍螺纹大径，就能满足常规工况下的防松与抗拉要求。在实际选型应用中，

　　这类小规格螺钉常被用在3C产品内部结构固定、小型传感器安装、精密气动元件的组件连接场景，因为尺寸小巧，不会占用过多的设备内部空间，同时表面做了发黑处理，具备基础的防锈能力，适合在干燥的室内工业环境下长期使用，设计建模时需要重点控制头部内六角槽的深度公差、垫片与螺杆的同轴度公差，避免批量生产时出现驱动扳手无法插入、垫片偏斜导致的装配贴合不良问题，螺纹部分的中径公差需要符合普通螺纹公差标准，保证和标准螺纹孔的互换性，不需要额外定制配套攻丝工具，降低生产端的加工成本。
