贴片式功率半导体封装结构三维设计

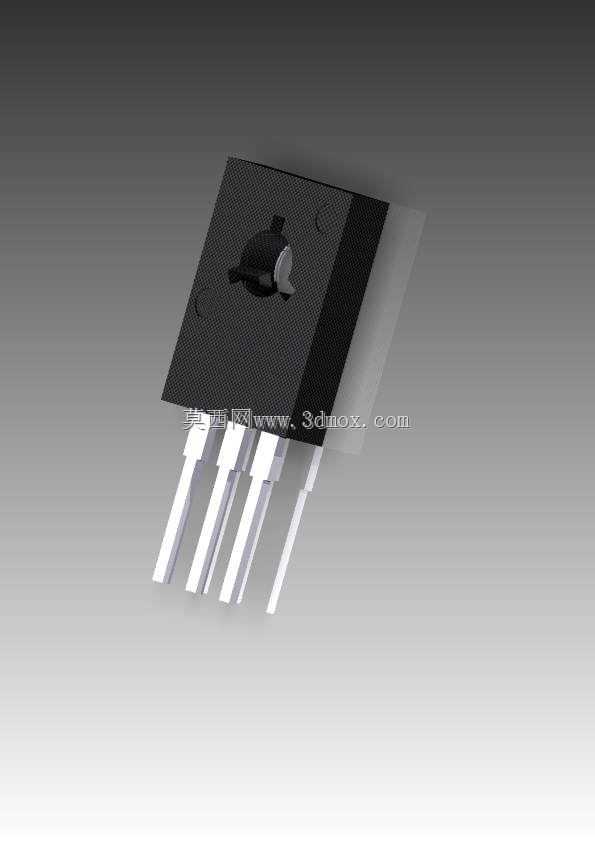

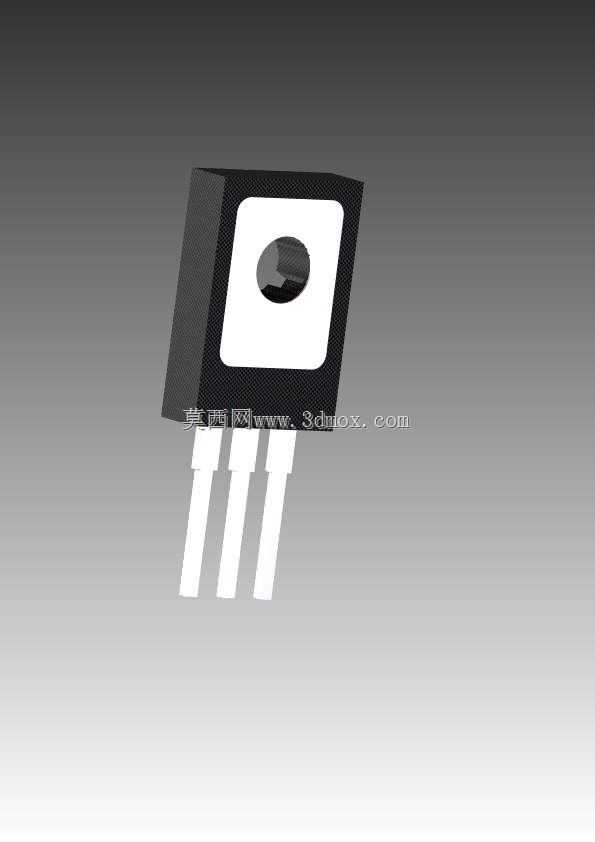

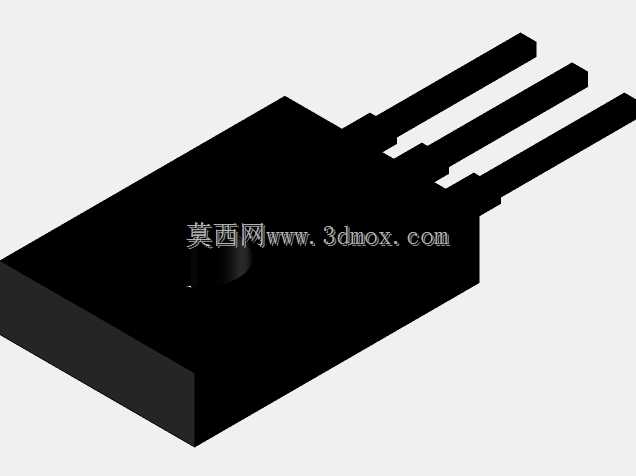

　　在消费电子、工业控制板卡、车载电子模块的PCB组装场景中，这类贴片式功率半导体封装是板级电路里承担功率切换、信号放大、电源稳压功能的核心承载结构，日常接触的开关电源、电机驱动板、智能家电控制板上都能见到这类封装的身影。不同于传统直插式元件需要预留引脚穿孔空间，这类贴片封装的设计核心是在有限的板面占用面积内，兼顾散热能力、焊接可靠性与电气绝缘性能。从结构设计逻辑来看，封装主体采用黑色环氧塑封基体作为核心承载，正面预留的方形开窗区域是芯片核心功能区的对位标识，方便生产环节的视觉定位检测，也为后续点涂导热硅脂、贴合散热片预留了平整的基准面；三根平行引出的引脚采用等间距排布设计，引脚宽度与伸出长度严格匹配SMT回流焊的工艺要求，

　　既保证焊锡爬附的足够面积，也避免引脚间距过小导致的连锡短路风险。设计过程中需要重点考量安装边界的约束：封装本体的厚度要适配波峰焊、回流焊的设备轨道高度限制，引脚共面度公差控制在0.1mm以内，避免SMT贴装时出现虚焊、偏移问题；塑封本体的边角做了微小的倒角处理，减少贴装吸嘴取料时的漏气概率，也避免周转过程中边角崩裂损伤内部键合线。实际应用中，这类封装可以直接通过SMT设备高速贴装到PCB板上，相比直插元件能大幅提升组装效率，同时底部与PCB接触的平面可以通过敷铜区域辅助散热，在中小功率的电路场景下不需要额外加装散热结构就能满足长期工作的温升要求。结构建模时需要重点还原引脚的折弯角度、塑封体的拔模斜度、正面开窗的深度与位置公差，这些细节直接影响后续做PCB封装库匹配、组装干涉检查、热仿真分析的结果准确性，尤其是引脚与PCB焊盘的对位匹配度，是决定板卡组装良率的关键参数。
