三位螺钉式接线端子结构设计

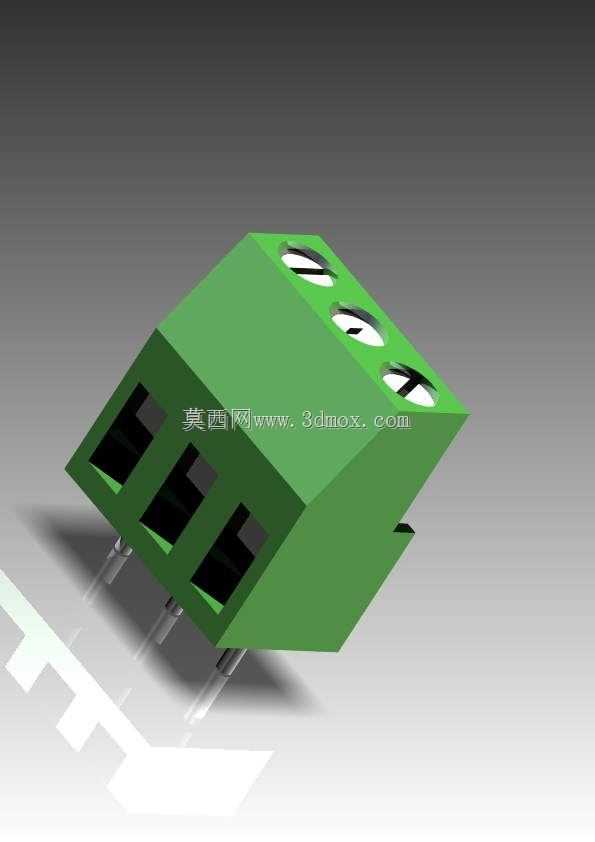

　　这类三位接线端子是低压电控回路里最常见的导线接驳部件，日常在小型控制箱、PCB板载信号回路、低压配电支路里都能见到它的身影，核心作用是实现多股导线的可靠压接固定，避免导线铰接带来的接触不良、松脱打火问题，相比焊接式接线，它的后期维护、线路改接效率要高很多，不需要拆焊就能完成导线更换。从结构设计来看，这款端子采用绿色阻燃PA66作为绝缘基座材质，基座做了三个独立的接线腔，每个腔体之间有隔断筋，避免不同回路导线裸露部分意外搭接造成短路，每个接线位顶部都配置了一字槽压紧螺钉，螺钉底部带压片，旋紧时压片会均匀压在导线线芯上，不会因为螺钉尖端直接顶伤多股软线的线芯，也能保证足够的接触压力，降低接触电阻。基座底部伸出的直插式焊针，

　　间距匹配标准PCB孔位，直接波峰焊就能固定在电路板上，不需要额外的固定结构，焊针的长度、直径都经过适配，既能保证焊接后的拉拔强度，也不会因为焊针过长导致焊盘背面和其他元件干涉。设计时特意把接线口做了倒角导向，现场接线时哪怕是多股软线没有压冷压端头，也能顺利插进接线腔，不用反复对准孔位，每个螺钉的旋合行程做了限位，不会因为拧得过深把螺钉顶出基座，也不会因为旋合圈数不够导致压接不牢。基座侧面做了轻微的卡扣凸台，多个同规格端子并排安装时可以互相卡合，不会因为焊接偏移出现端子错位，整体外形方正，安装后占用的PCB板面空间紧凑，三个接线位的排布刚好对应三路信号或者小电流供电回路的接驳需求，日常适用的场景覆盖工控板卡、小型电源模块、家电控制板、

　　传感器接线分线等场景，能稳定承载额定范围内的电流，绝缘基座的耐温等级也能适配常规电子设备的工作温度区间，不会因为设备长期发热出现基座变形、绝缘性能下降的问题。在实际选型使用时，这类端子的安装边界很明确，焊针对应的PCB孔径需要匹配针径，焊接时焊锡量不能过多，避免锡流爬升到接线腔内部影响导线插接，接线时剥线长度刚好匹配接线腔深度，不会让裸露线芯露在端子外部造成安全隐患。
