弧形多铰接回转杠杆机械构件设计

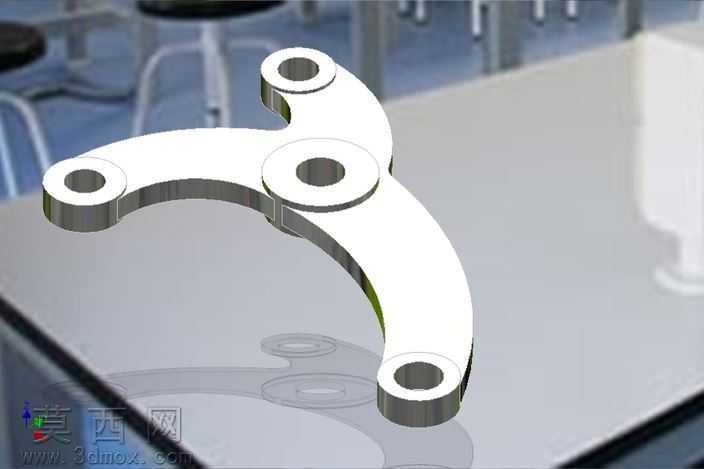

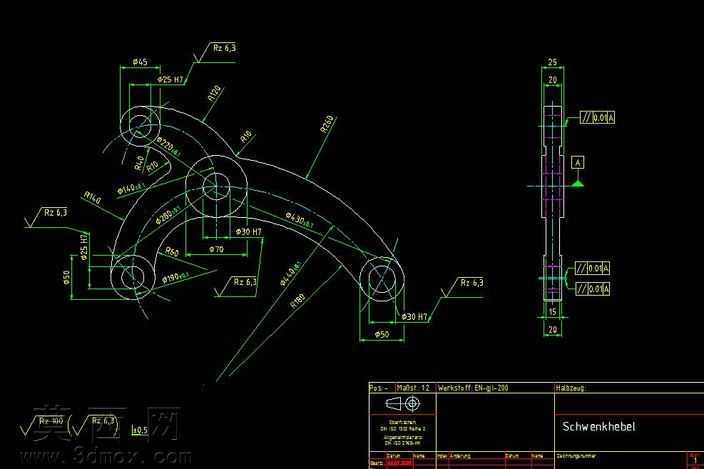

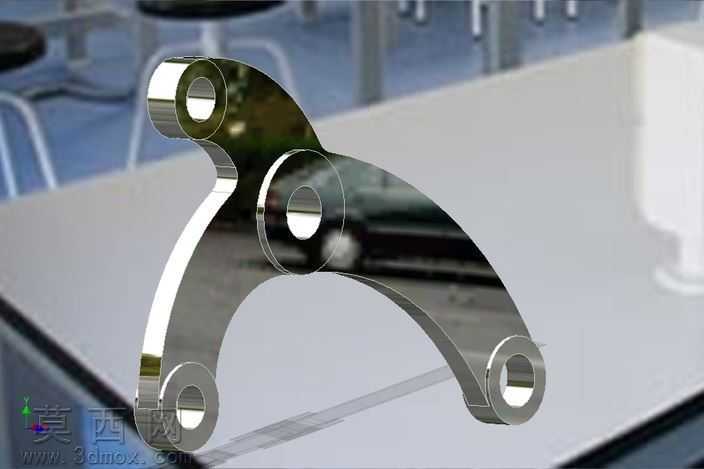

本作品为弧形回转杠杆类机械构件的三维设计成果，建模阶段以二维工程图标注的尺寸参数为核心基准，先梳理构件整体轮廓：主体为平滑过渡的弧形臂身，沿弧向分布三处铰接孔位，末端延伸出带定位平面的安装段，建模时先绘制中心弧线作为骨架，再基于各截面的直径、厚度参数生成实体，对孔位处的同轴度、端面垂直度公差要求做了特征约束，保证各铰接轴安装后转动顺畅无卡滞。材质配置上针对构件的使用场景，选用合金结构钢作为基础材质，渲染时还原金属表面的哑光机加工质感，对孔壁、定位端面等精加工面做了高光处理，清晰区分粗加工与精加工区域的表面差异。结构设计层面，三处铰接孔的中心距严格匹配传动副的运动行程要求，弧形臂身的截面尺寸经过受力校核，在保证结构强度的前提下做了轻量化优化，避免不必要的材料冗余，末端的定位平面设置了倒角与公差带，保证与配套连接件的装配精度。设计思路围绕构件的摆动传动功能展开，先明确其在整套机构中作为力传递与运动换向的核心作用，再反向推导各部位的尺寸与形位要求，建模过程中对各圆角、倒角的工艺性做了校验，避免出现加工死角，同时对铰接孔的配合公差做了参数化设置，可根据实际装配需求快速调整配合等级，整体模型完全还原工程图的所有设计细节，可直接用于后续的装配仿真、工程出图与加工生产环节，各特征的建模逻辑清晰，参数关联合理，方便后续的设计迭代与修改调整。
