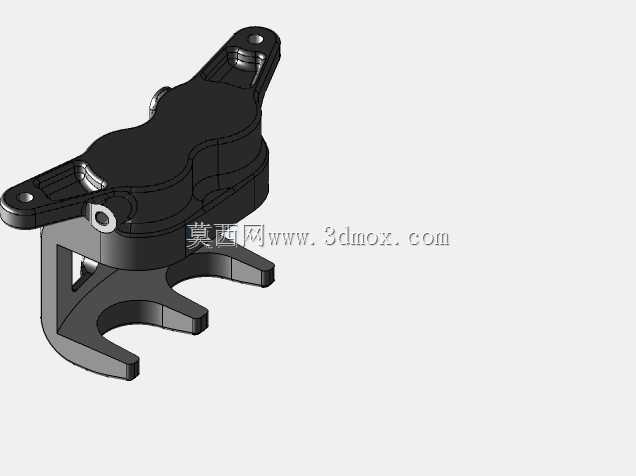

汽车盘式制动卡钳结构三维设计

　　在乘用车与轻型商用车的盘式制动系统中，制动卡钳是直接执行制动力输出的核心执行部件，其结构合理性直接决定制动响应速度、制动力分配均匀性以及长时间制动下的热稳定性表现。从实际装车场景来看，这类卡钳多适配浮动式安装架构，安装点位需匹配转向节上的预设安装孔位，卡钳本体的钳臂跨距需要完全覆盖对应规格的制动盘厚度与摩擦片总行程，避免制动过程中出现卡滞、偏磨问题。设计阶段首先要考虑制动时的受力传递路径：液压油进入缸体推动活塞伸出时，作用力会均匀作用在摩擦片背板上，浮动式结构会带动卡钳本体沿导向销轴向滑动，让两侧摩擦片同时夹紧制动盘，将液压能转化为摩擦阻力实现车辆减速。从结构细节来看，该卡钳的壳体采用一体化铸造成型后做机加工处理，

　　预留的活塞腔内壁粗糙度需要满足密封件的装配要求，避免高压制动液出现渗漏；导向销安装孔的同轴度公差需要控制在合理范围内，保证卡钳滑动顺畅无卡滞，避免出现制动拖滞、摩擦片异常磨损的问题。外形设计上，卡钳外侧的加强筋结构并非冗余设计，是在有限安装空间内提升壳体刚性的关键，能够避免大制动力输出时壳体出现形变，导致制动力传递损失；钳体端部的避让槽是为了匹配轮辋内侧的空间边界，避免转向过程中卡钳与轮辋、防尘罩发生运动干涉。安装边界层面，两个主安装孔的孔距需要与对应车型转向节的安装凸台尺寸完全匹配，安装面的平面度公差需要保证装配后卡钳不会出现偏斜，同时卡钳本体的进油口位置需要预留制动软管的装配空间，避免转向过程中软管被拉扯、弯折影响制动液流通。

　　在实际使用场景中，这类卡钳需要兼顾日常城市通勤的频繁制动需求，以及连续下坡工况下的热负荷承载能力，因此结构设计时在壳体上预留了散热导流的间隙，能够让行驶气流带走摩擦产生的部分热量，降低制动液高温气阻的发生概率。摩擦片的安装卡槽做了限位设计，能够避免制动过程中摩擦片出现窜动异响，同时也方便后期维保更换摩擦片时的拆装操作，不需要完全拆解卡钳本体即可完成片件更换。导向销位置的防尘套安装槽需要保证密封件装配后能够完全阻挡泥水、沙尘进入滑动副，延长卡钳的维护周期，避免恶劣路况下导向销锈蚀导致卡钳回位不良。
