汽车盘式制动器左制动护罩结构设计

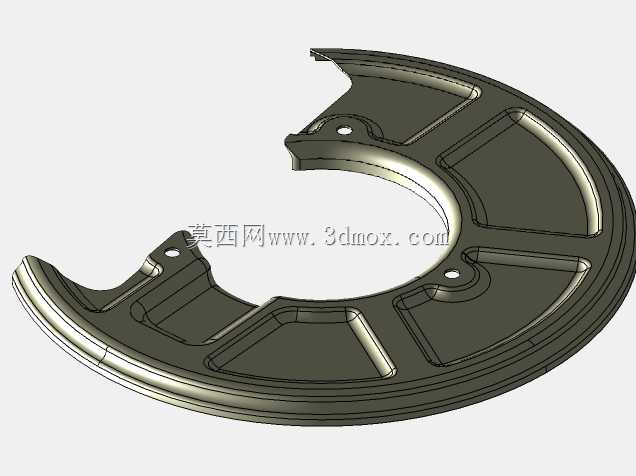

　　该零件为汽车盘式制动系统配套的左侧防护构件，主要装配于乘用车前轮转向节外侧，处于制动盘与悬架摆臂、轮毂轴承的相邻安装区间，核心作用是阻隔车辆行驶过程中路面卷起的碎石、泥污、积水直接冲击制动盘与制动摩擦片工作面，避免硬质异物卡入制动副引发的制动抖动、异响甚至摩擦片异常磨损问题，同时可在制动盘高速旋转时形成局部导流空间，辅助带走制动过程产生的摩擦热量，降低制动热衰退的发生概率。从结构设计来看，整体采用弧形半包围轮廓，完全匹配对应车型制动盘的外圆回转半径，安装侧预留三个定位孔位，孔位坐标严格匹配转向节上的预装凸台位置，装配后护罩与制动盘端面保持均匀的安全间隙，不会在车轮跳动、转向过程中与旋转件发生运动干涉。

　　护罩本体采用多道加强筋冲压成型结构，筋条沿弧形径向分布，在不增加板材厚度的前提下大幅提升构件整体抗变形刚度，可抵御行驶中飞溅硬物的冲击，避免护罩受撞变形后剐蹭制动盘。设计阶段首先根据整车总布置给出的制动盘尺寸、转向节安装点坐标、周边悬架部件的运动包络确定护罩的外轮廓边界，通过运动仿真校核车轮上下跳动、最大转向角度下的最小安全间隙，确保全工况下无干涉风险；之后结合冲压工艺特性调整拔模斜度与圆角参数，避免冲压成型过程中出现板材拉裂、起皱问题，同时优化筋条走向，在保证刚度的前提下降低冲压成型的工艺难度。安装边界上，三个安装孔的位置度公差控制在0.2mm以内，保证装配后护罩与制动盘的同轴度，护罩边缘做翻边处理，既提升边缘刚度，

　　也避免锐边割伤装配人员，同时翻边结构可引导气流沿制动盘径向流动，提升散热效率。实际装车验证中，该结构可在泥泞、碎石路面工况下有效阻挡90%以上的飞溅异物进入制动副区域，大幅降低制动系统的日常维护频次，同时其轻量化的冲压结构相比传统铸造护罩减重40%以上，符合底盘轻量化的设计趋势。
