多通路集成式气动控制回路组件结构

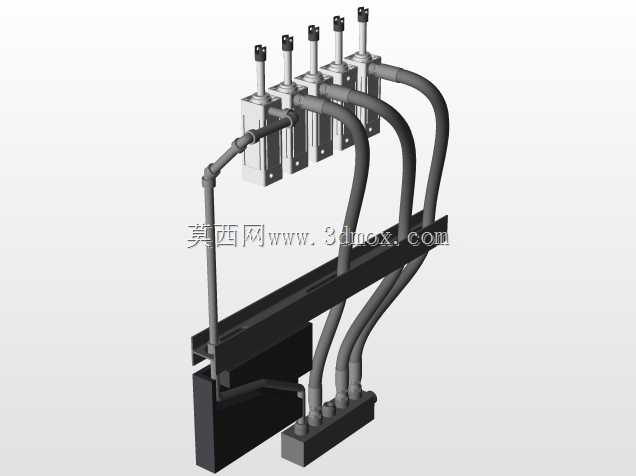

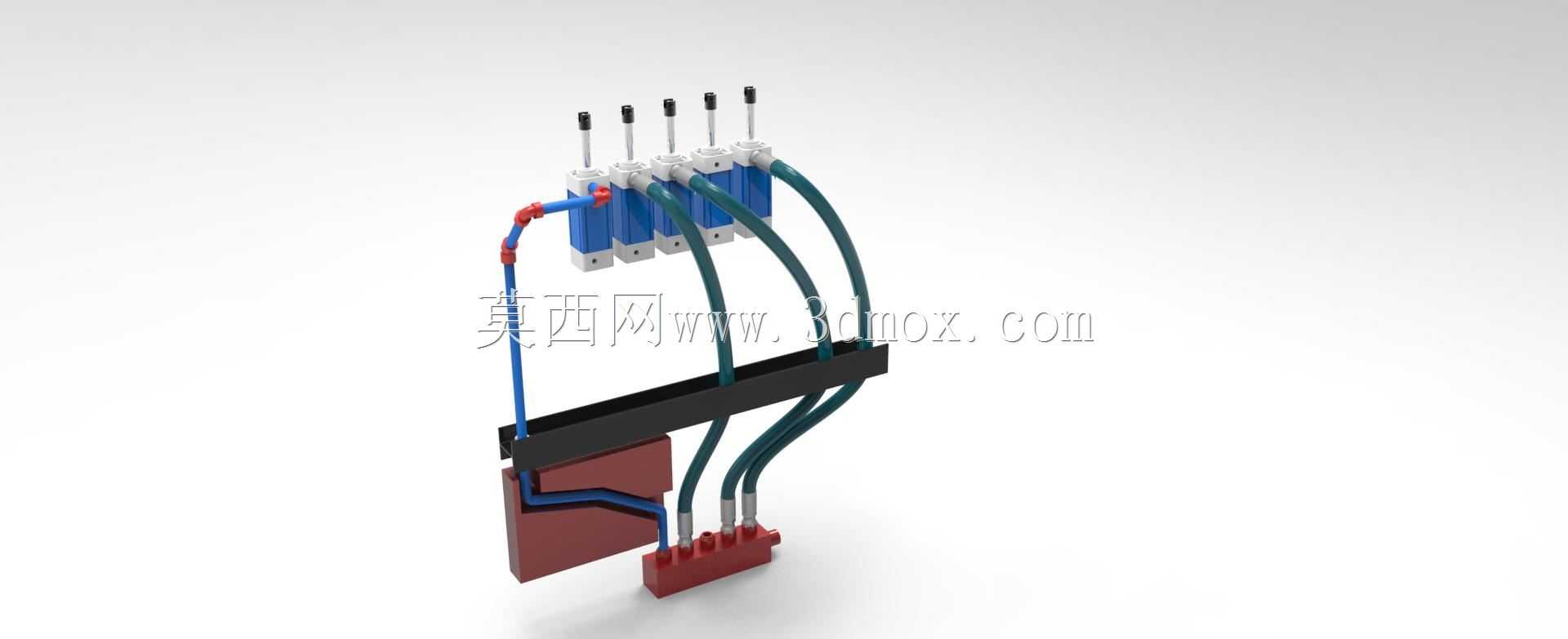

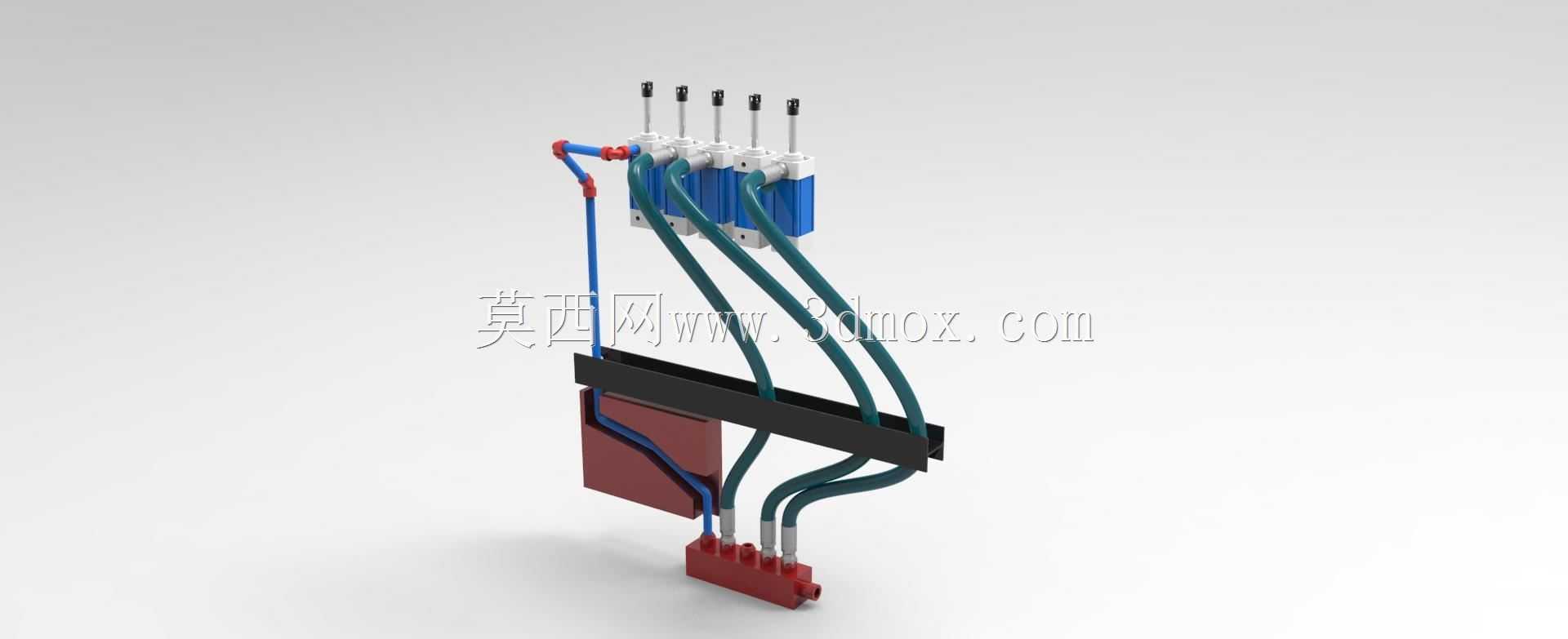

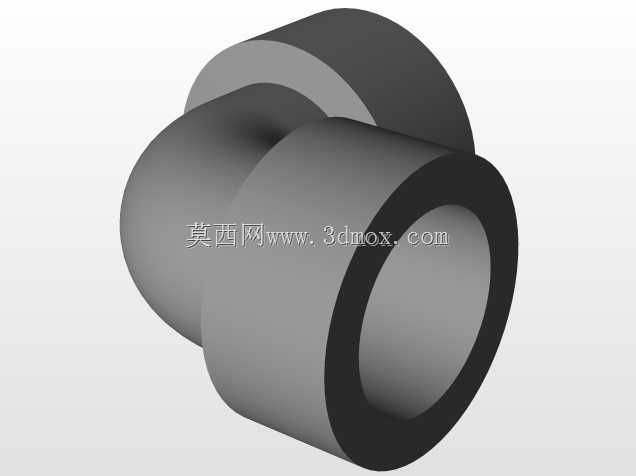

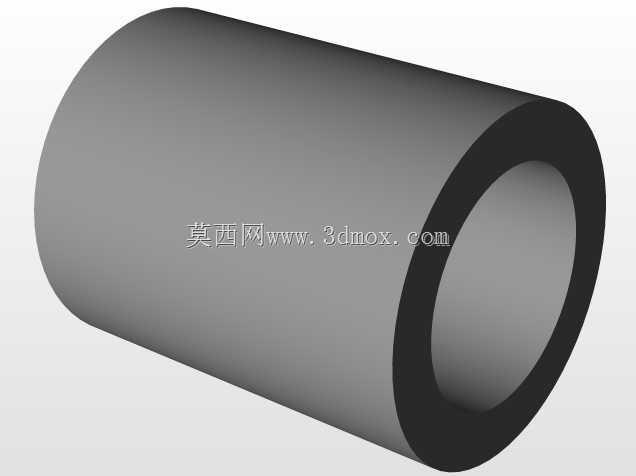

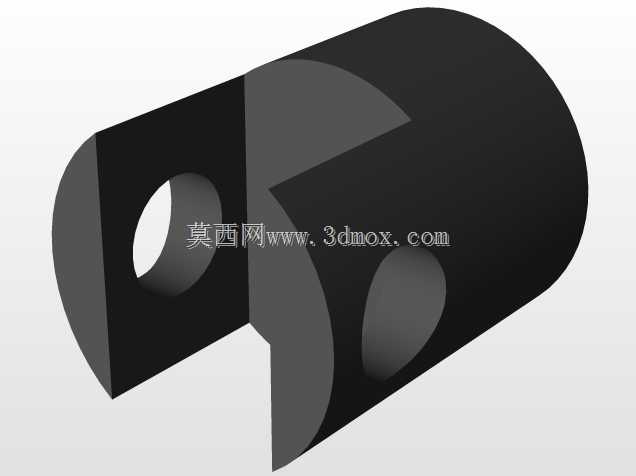

　　这套气动组件主要面向小型自动化装配工位、轻工包装设备的气动执行端气路分配场景，用来解决多组并行气动执行元件的气源分配、管路规整与动作同步性问题，常见于电子零件分拣、小工件压装、夹具组协同动作的设备气路搭建环节。整套组件采用上层阀组、中层走线布管、下层汇流分配的分层布局，上层并排布置四组微型气动执行阀，每一组阀的顶部预留手动调节顶杆，可在设备调试阶段手动触发单路气路通断，不用接入控制信号就能完成单路动作校验，大幅缩短现场调试的排错时间。阀组侧面统一设置气源接入与输出接口，主进气端采用快插式硬管连接，从侧边引入稳压气源，每一路输出端搭配不同管径的柔性气管，根据对应执行元件的耗气量匹配通径，避免大管接小阀造成的气压冗余，

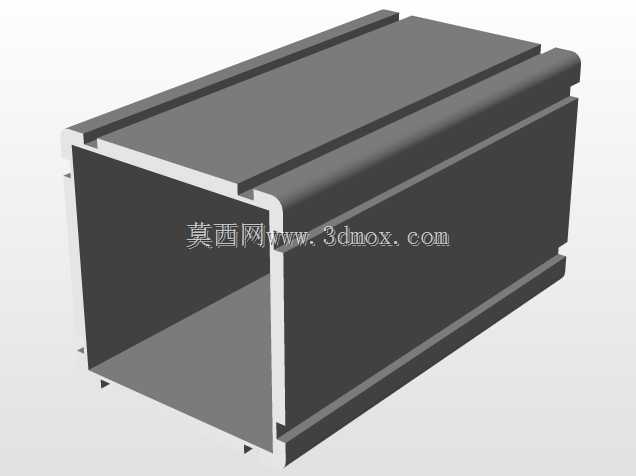

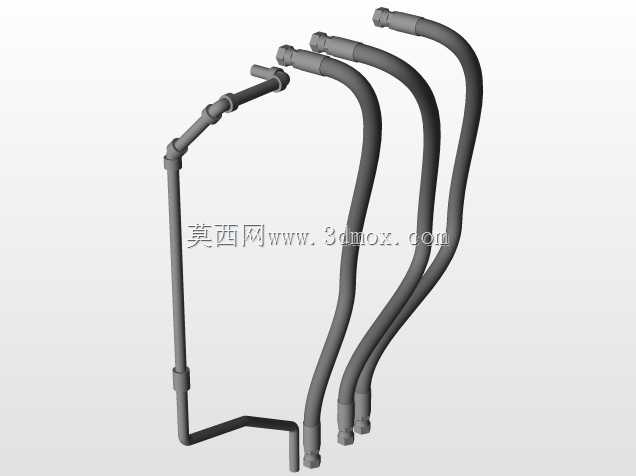

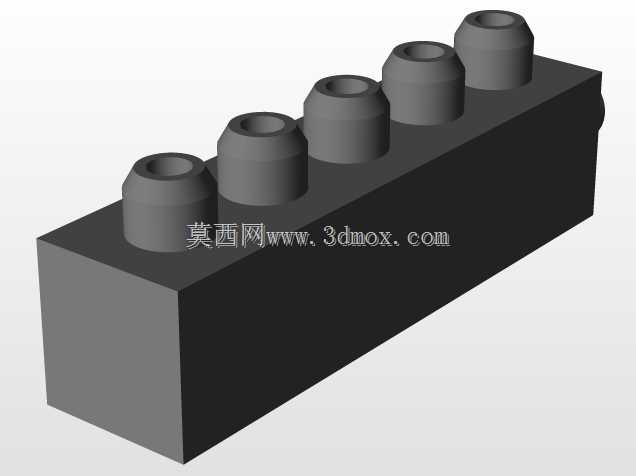

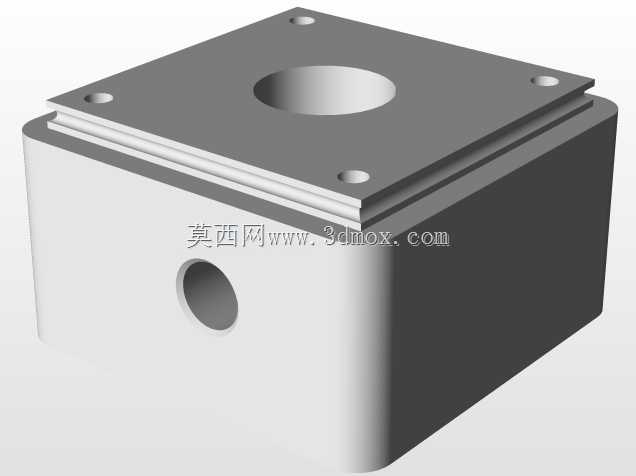

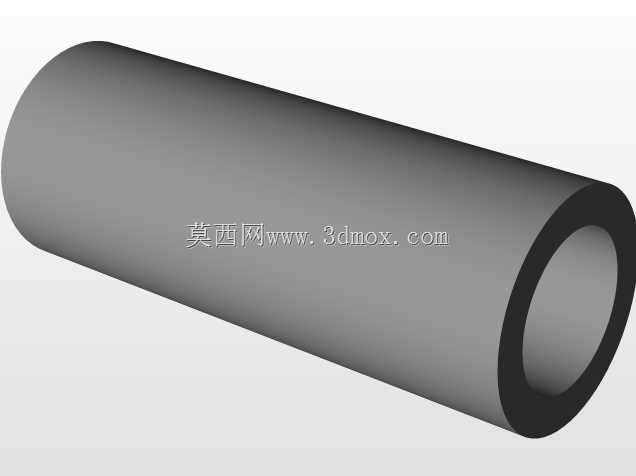

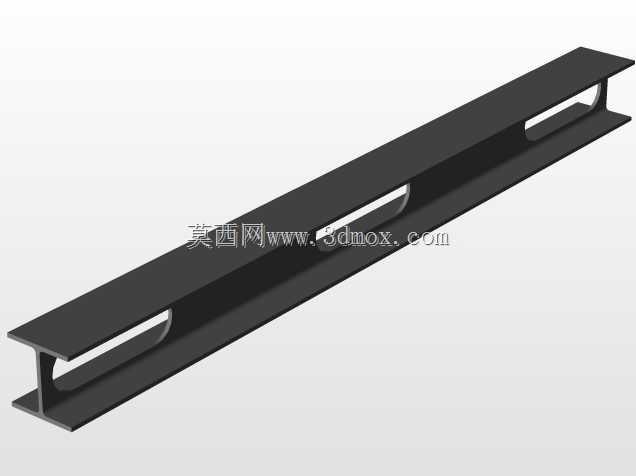

　　也防止小管供气量不足导致执行动作迟缓。中层设置黑色绝缘理线板，所有输出气管沿理线板的预留槽位排布，每一路气管的弯曲半径都控制在管径的6倍以上，避免气管弯折过度造成气路堵截，同时理线板将气管与下方的电气接线完全分隔，防止管路漏气冷凝水侵蚀线路，也避免设备运行过程中气管晃动与周边结构产生摩擦破损。下层设置红色汇流排气模块，将阀组的排气端统一汇集后定向排出，避免多路排气直接喷向设备内部造成粉尘飞溅，同时汇流块上预留安装孔位，可直接固定在设备的型材安装面上，不需要额外制作转接支架。整套组件的安装边界控制在紧凑范围内，宽度适配常规100mm规格的铝型材安装面，总高度不超过200mm，可直接嵌入设备的侧装腔体内，不会占用工作台面的操作空间。

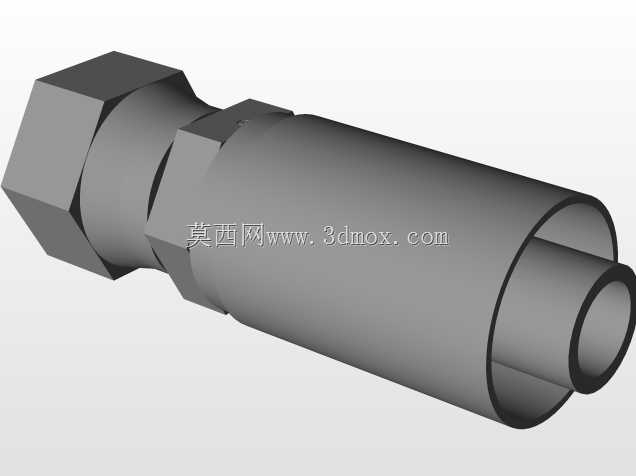

　　设计阶段充分考虑了后期维护的便利性，每一路气管与阀组的连接都采用快插结构，更换单路阀件时不需要拆解整个阀组，只需要拔下对应管路就能完成替换，阀组与理线板、汇流块之间采用内六角螺丝连接，所有紧固件都采用标准规格，现场维护不需要配备特殊工具。气路布局上采用等长管路设计，从阀组输出端到对应执行元件接口的管路长度差控制在50mm以内，保证四路并行执行元件的动作响应时差不超过0.1秒，满足多工位同步动作的工艺要求，避免因为管路长度差造成动作先后不一致，影响工件加工或装配的精度。
