铰接式传动连接关节结构设计

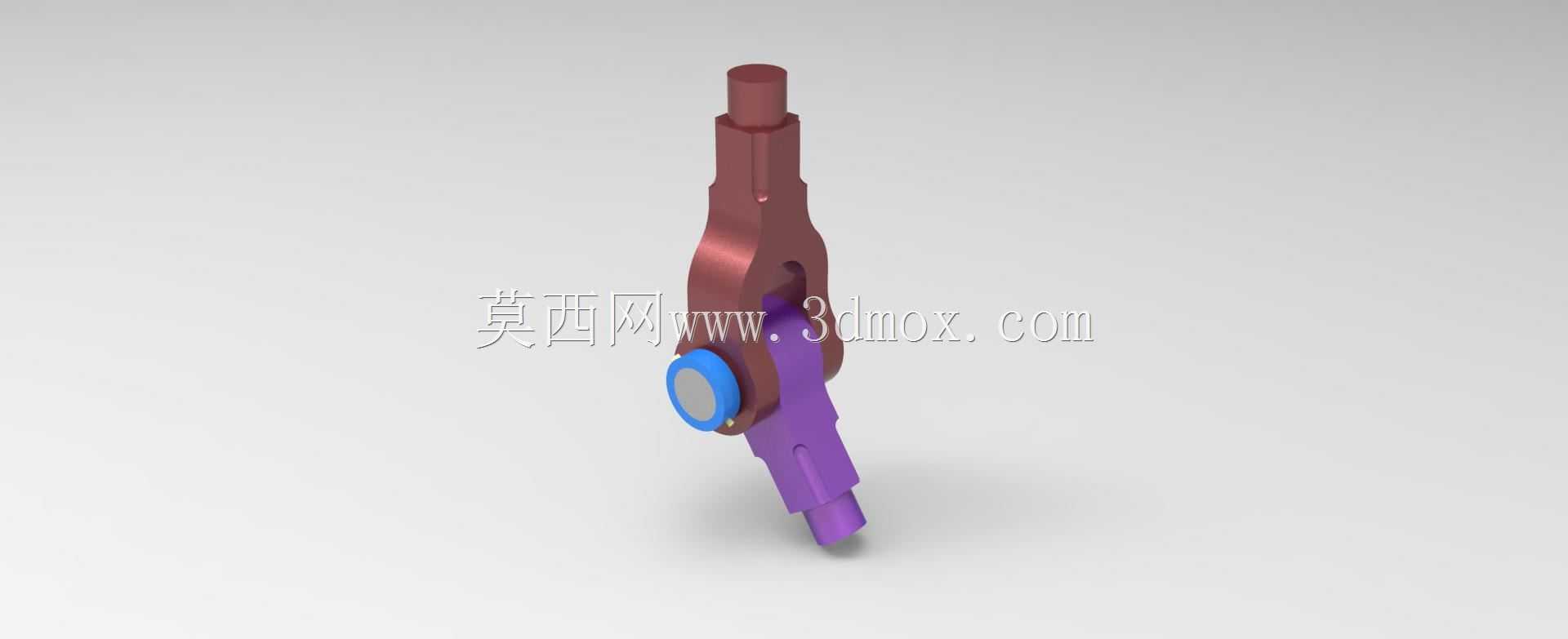

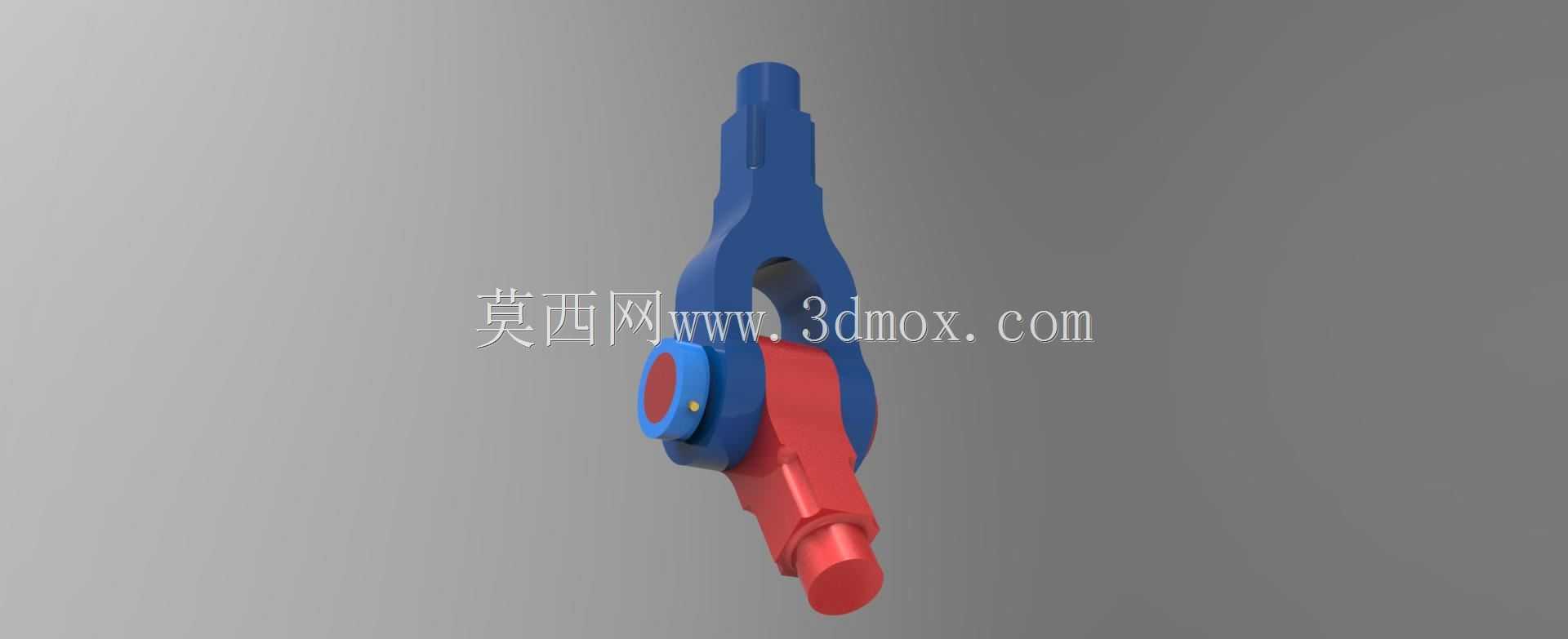

　　这类铰接关节在各类需要往复摆动、角度补偿的传动链路中应用极广，从小型轻工设备的连杆传动机构，到重型工程机械的操作杆件连接，再到自动化产线的摆臂联动结构，都能见到同原理的铰接部件。它的核心作用是在两个存在相对摆动需求的传动杆件之间，建立可靠的转动连接，同时传递既定的轴向与径向载荷，避免杆件连接处出现应力集中导致的断裂失效。从结构设计逻辑来看，这个关节采用了分体式嵌套的结构形式，蓝色主体部分作为铰接座，预留了与配套杆件对接的安装轴段，轴段上设计有定位卡槽，用于装配时的周向限位，防止连接后杆件与关节座之间出现相对转动；红色部分作为铰接销轴端的连接臂，嵌套在蓝色铰接座的开口槽内，两者通过中心的铰接轴形成转动副，铰接轴端部设置了限位挡圈结构，

　　也就是图中蓝色端盖搭配黄色定位点的部分，能够限制铰接轴的轴向窜动，同时预留了润滑脂注入的空间，降低长期摆动过程中的接触面磨损。在实际选型应用时，需要重点关注这个关节的几个安装边界参数：首先是铰接座端的安装轴径，要匹配对接杆件的内孔公差，通常采用过渡配合保证连接刚性，轴段上的卡槽位置要对应杆件上的紧定螺钉安装位，确保装配后锁紧可靠；其次是铰接转动副的最大摆角范围，这个结构的开口槽宽度决定了红色连接臂的极限摆动角度，设计时要根据实际传动链路的行程需求校核，避免摆动到极限位置时出现结构干涉；另外还要关注两个连接端的中心距尺寸，这个参数直接影响整个连杆机构的传动比与行程精度，建模时已经将公差控制在机械加工常用的IT7级精度范围内，

　　能够满足多数常规传动场景的装配精度要求。在受力层面，这个关节的铰接接触面做了局部加厚处理，蓝色铰接座的开口槽两侧壁厚度经过载荷校核，能够承受额定载荷下的侧向挤压力，不会因为长期往复摆动出现侧壁张开变形；红色连接臂的轴段部分做了变径过渡设计，在应力集中的轴肩位置采用了圆角过渡，避免交变载荷下出现疲劳断裂。这类铰接关节在装配时，需要在铰接转动副的接触面涂抹润滑脂，端盖处的密封结构能够防止润滑脂泄漏，同时阻挡外界的粉尘、碎屑进入转动副内部，延长部件的使用寿命。在实际设备运行过程中，这个关节承担的是传动链路中的力流转向作用，将输入端的直线往复运动转化为输出端的摆动输出，或者补偿传动过程中因为安装误差、杆件变形带来的角度偏差，避免整个传动机构出现卡滞。建模过程中对各个配合面的公差带做了对应设置，转动副之间预留了合理的配合间隙，既不会因为间隙过大导致传动过程中出现冲击异响，也不会因为间隙过小导致转动卡滞、磨损加剧。
