UCFL206菱形带座外球面轴承结构设计

　　在轻工输送线、食品包装设备、小型农用机具的传动布局中，这类菱形法兰式带座外球面轴承的出镜率一直很高，很多一线结构设计人员做轴系支撑选型时，会优先考虑这类集成化组件，省去了自行设计轴承座、配合密封件、调整同轴度的繁琐工序。从实际使用场景来看，它主要用来承受径向载荷为主的传动轴支撑，同时可以补偿一定范围内的轴安装偏角，对安装基面的加工精度要求比整体式轴承座低不少，很适合现场安装条件有限、设备运维需要快速拆换的场合。

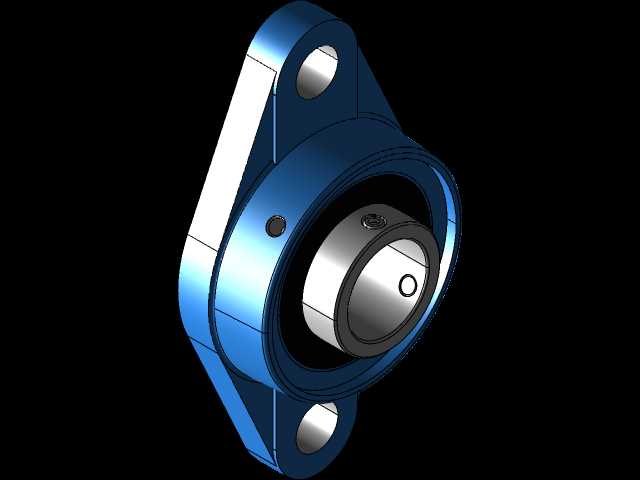

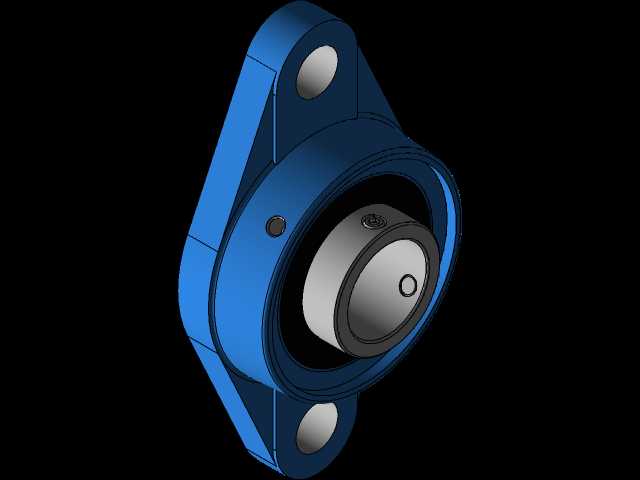

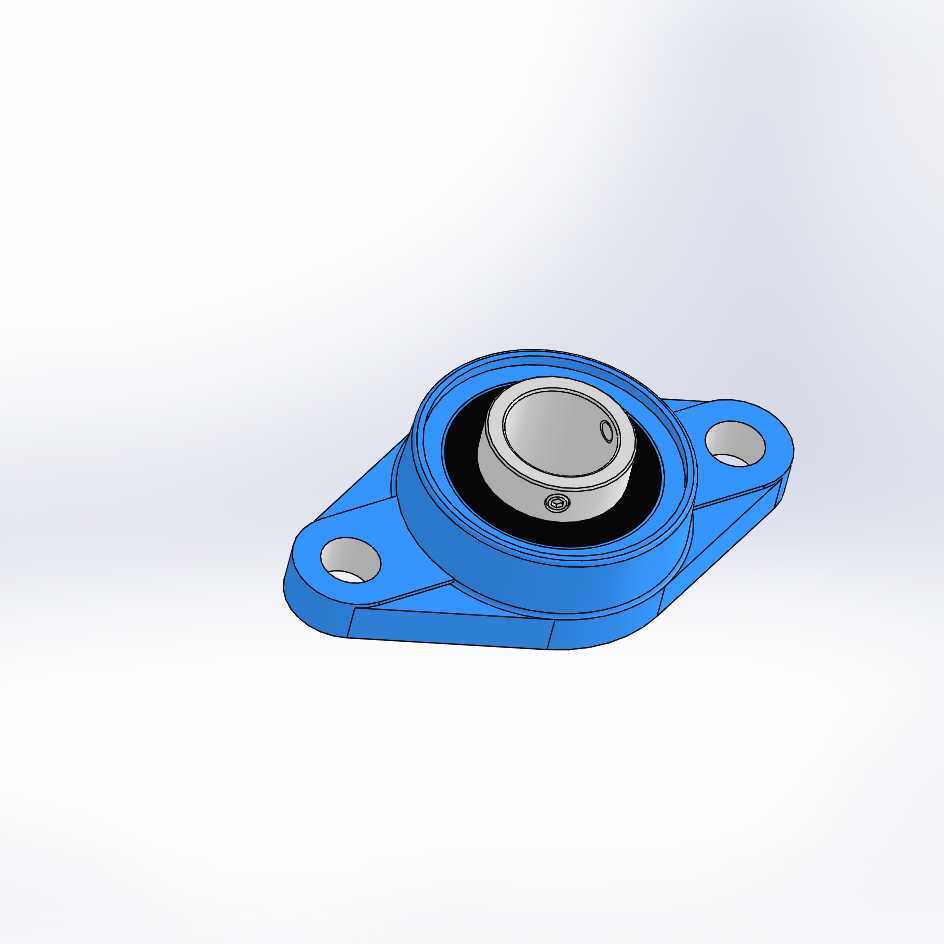

　　这个型号的轴承座采用两孔菱形安装法兰，安装孔的中心距是选型时必须优先核对的安装边界参数，两个安装孔对称分布在轴承中心的两侧，法兰面做了平整的铣削加工，安装时可以直接贴合设备的安装立板或者机架平面，不需要额外加工定位止口，靠两个螺栓锁紧就能完成固定，相比四孔方形座，它占用的安装空间更小，在机架布局紧凑的位置更有适配优势。内置的外球面轴承外圈和座体的球面腔配合，具备自动调心功能，当传动轴出现轻微的挠曲变形、或者安装时两个支撑座的同轴度存在小范围误差时，轴承可以自动调整角度，不会出现卡滞、额外附加载荷导致的早期磨损问题。

　　设计这类模型的时候，首先要还原轴承内圈的顶丝锁紧结构，内圈上的紧定螺钉是用来把轴承和转轴锁固在一起的，建模时要准确还原螺钉孔的位置、内圈的球面外径轮廓，和座体的内球面做贴合配合；其次要注意座体的加强筋结构，两个安装耳和轴承容纳腔的过渡位置做了圆弧加强，避免承受冲击载荷时出现应力集中断裂，同时座体的铸造成型圆角要符合实际加工工艺，不能出现尖锐的直角结构。轴承自带的密封结构是内嵌在轴承两端的，建模时要还原密封盖的轮廓，体现出组件的防尘密封特性，这也是这类带座轴承能在多粉尘、轻度飞溅的工况下长期使用的关键设计。

　　从安装边界来看，选型时除了核对安装孔中心距，还要注意轴承的内孔直径匹配对应的轴径，座体的总高度、法兰的外轮廓尺寸不能和周边的传动件、机架结构产生干涉，轴承中心到安装面的距离尺寸直接决定了轴系的安装高度，是布局时需要标注的核心尺寸。实际运维中，这类轴承的拆换非常方便，不需要拆卸整个座体，只要松开内圈的顶丝，就可以把轴承内圈连同轴一起抽出，更换磨损的轴承后重新装回即可，大幅降低了设备的停机维护时间，这也是它在中小型传动设备中被广泛应用的核心原因。
