3/4英寸SAE套筒工具结构设计

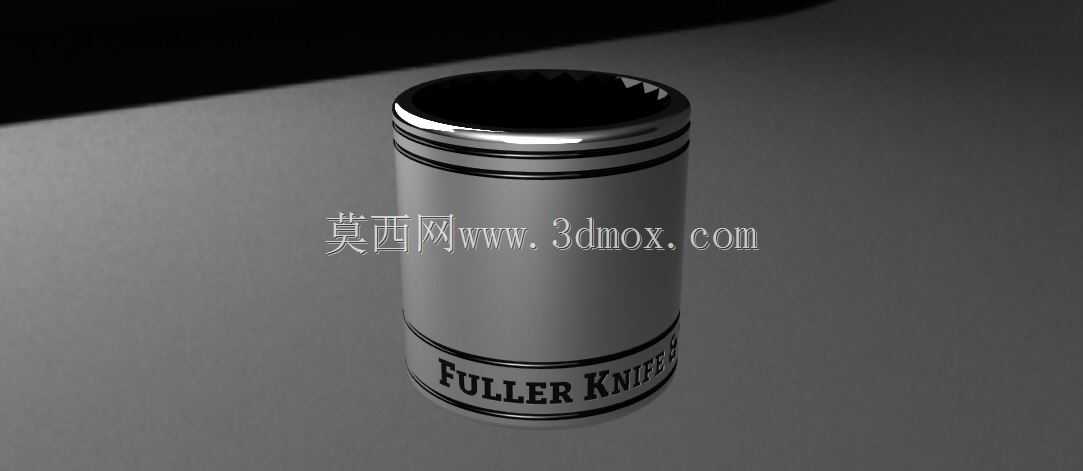

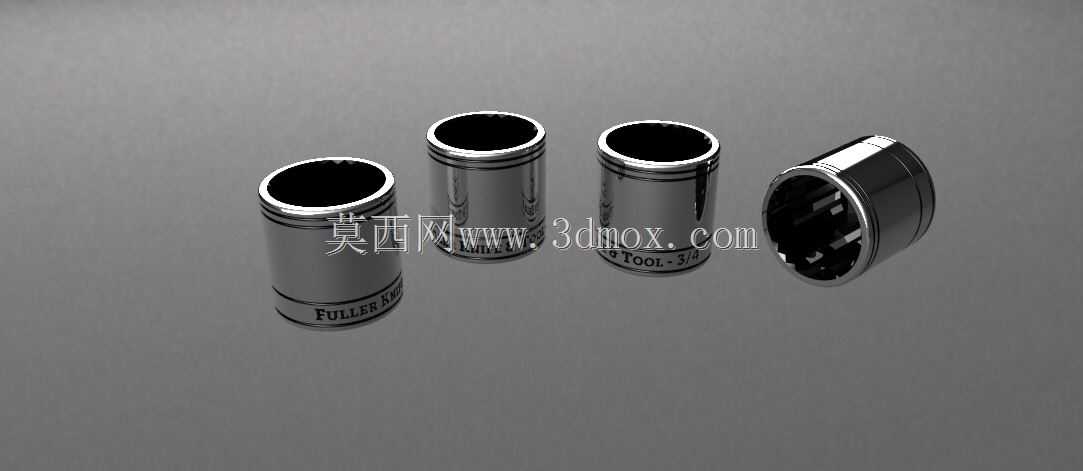

　　在日常设备维保、机械装配、汽修作业场景中，套筒是扭矩传递作业里不可或缺的配套工具，3/4英寸规格的SAE套筒主要适配对应英制尺寸的外六角紧固件，相比普通开口扳手，它能完整包覆紧固件六角头的全部受力面，作业时不会因为应力集中磨圆螺栓棱角，尤其适合锈蚀紧固件、大扭矩要求的装配工位使用。这款套筒的整体结构为中空圆柱式设计，驱动端采用标准的3/8英寸方孔接口，能够匹配市面上绝大多数常规棘轮扳手、扭力扳手、滑杆等驱动工具，无需额外转换接头即可直接接驳使用。从结构设计逻辑来看，套筒的受力段做了等壁厚强化处理，筒身外壁的环形凹槽并非装饰结构，一方面是为了降低套筒整体自重，减少长时间手持作业的负载疲劳，

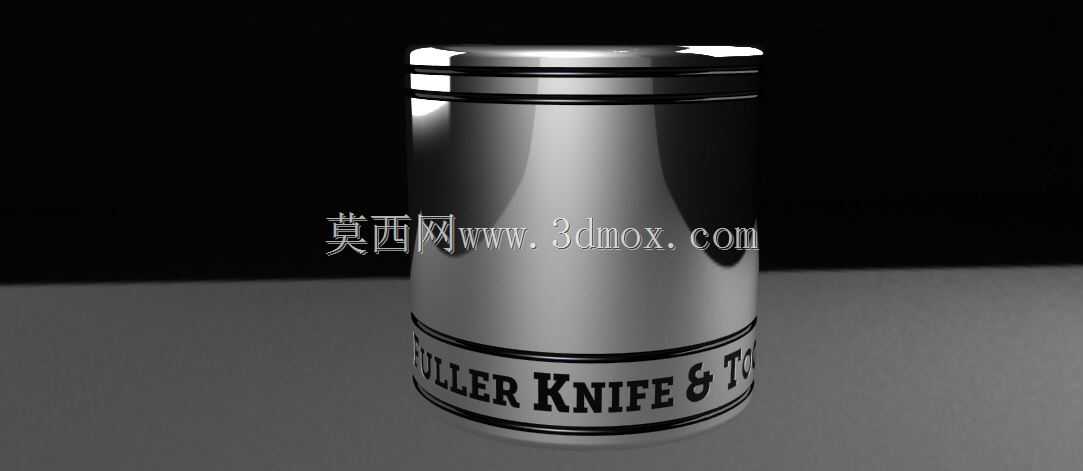

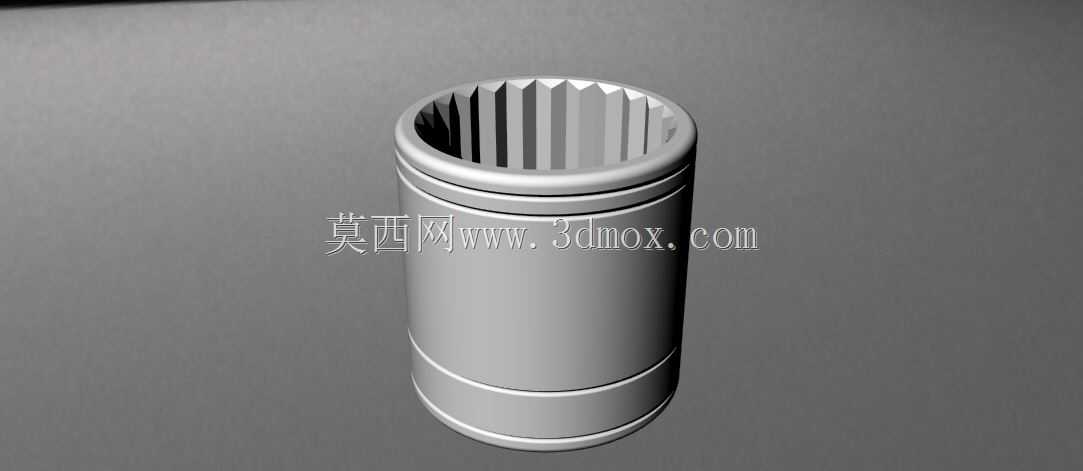

　　另一方面也能在套筒堆叠收纳时起到定位防滑的作用，避免多个套筒在工具盒内滚动碰撞产生磕碰损伤。套筒的工作端内壁加工有精准的内六角型腔，型腔边缘做了微小的导入倒角，对准紧固件时不需要完全同轴对位就能快速套入，在视野受限的设备内部装配场景下，这个倒角设计能大幅提升对位效率，减少反复调整的时间成本。筒身表面的字符标识采用滚压成型工艺加工，相比印刷标识不会因为长期摩擦、接触油污出现标识脱落的问题，作业人员在工具堆里能快速识别规格，不用反复拿取比对。从安装边界来看，这款套筒的外径尺寸控制在合理范围内，能够适配大部分沉头孔内的紧固件拆装需求，不会因为筒身外径过大卡在沉孔台阶处无法到位，中空内腔的深度也做了适配加长螺栓的设计，

　　遇到螺杆伸出螺母端面较长的工况时，也能完整套入螺母完成扭矩施加，不会出现套筒顶到螺杆端部无法贴合螺母受力面的问题。在曲面布局字符的建模过程中，需要先提取筒身的圆柱曲面作为基准面，将文字轮廓投影到曲面上后再做实体切除或者凸起操作，要注意文字深度的一致性，避免局部深度过大导致筒身壁厚不足出现应力薄弱点，实际建模时还要考虑加工工艺的可行性，内壁六角型腔的转角处要预留合适的退刀槽或者加工圆角，避免铣削加工时出现应力集中的尖角，提升套筒整体的抗扭强度，在大扭矩作业时不会从转角处出现开裂失效的问题。
