涡轮增压器转子叶轮结构三维设计

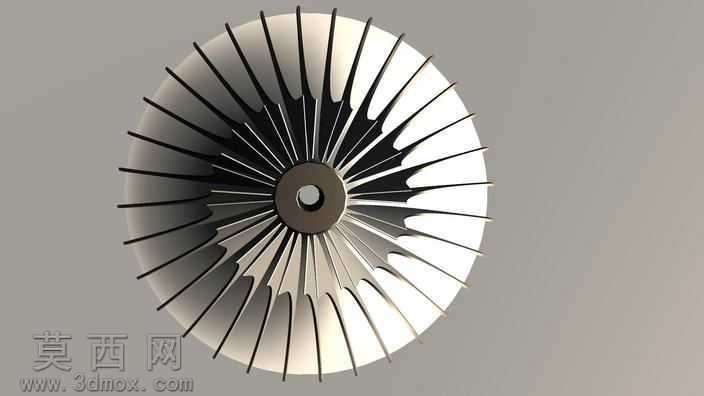

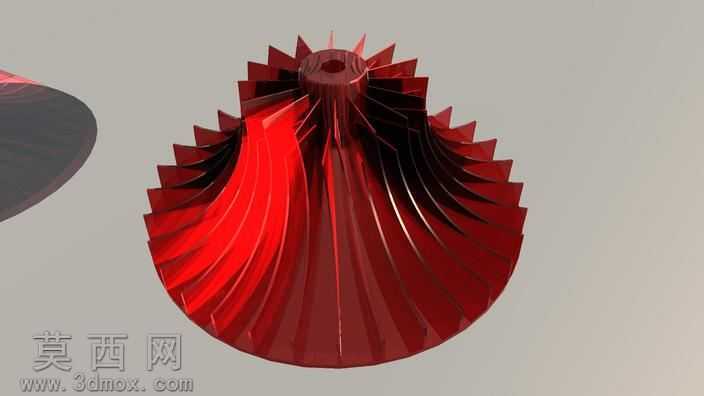

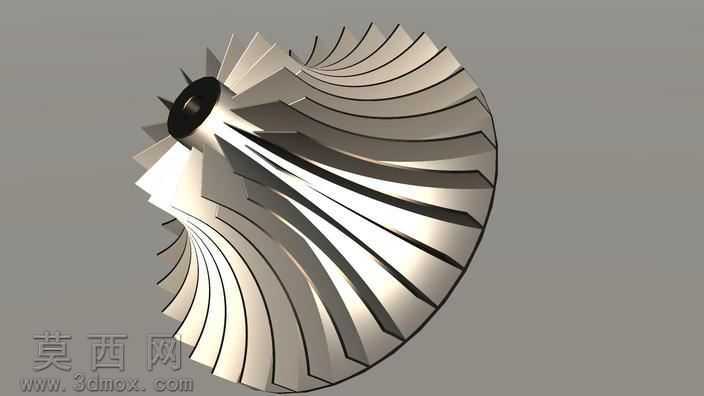

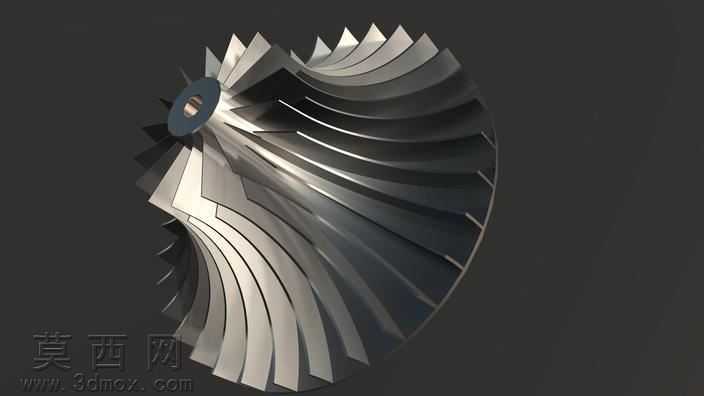

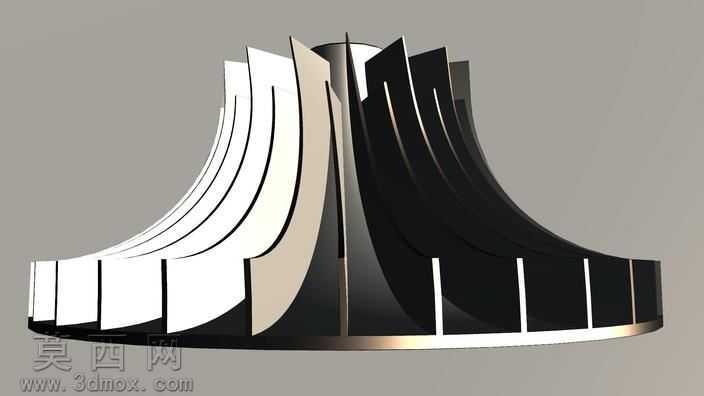

本作品为涡轮增压器核心转子部件的三维建模设计，整体围绕涡轮增压器转子的核心功能需求展开结构搭建，建模过程中以回转类零件的参数化设计逻辑为核心，先确定转子中心轴孔的基准轴线，以此为基准向外辐射排布叶片结构。建模阶段重点还原了涡轮叶片的空间扭转形态，每一片叶片都从轮毂中心向外延伸，叶型从根部到外缘的厚度渐变、曲面弧度都经过精细化调整，既符合涡轮转子在高速旋转下的气动性能需求，也还原了真实部件的结构特征。轮毂部分采用中心厚、外缘薄的渐变结构，中心轴孔位置预留了装配定位的结构特征，保证转子与传动轴装配时的同轴度精度。渲染阶段采用哑光金属材质模拟高温合金的部件质感，通过均匀的环境光照凸显叶片之间的层次感与曲面流畅度，背景选用中性灰色调，避免多余元素干扰转子本身的结构展示。设计过程中没有添加冗余的非功能性结构，重点突出转子本身的叶片排布规律与整体回转对称特征，所有叶片沿中心轴线均匀周向排布，保证转子高速旋转时的动平衡性能。建模时对叶片根部与轮毂的衔接位置做了平滑过渡处理，既还原了真实部件的工艺特征，也避免了应力集中的结构缺陷，整体模型完整呈现了涡轮增压器转子的核心结构形态，可用于动力系统部件的结构展示、原理教学以及相关设计参考。
