挖掘机Fabius引擎静态结构设计

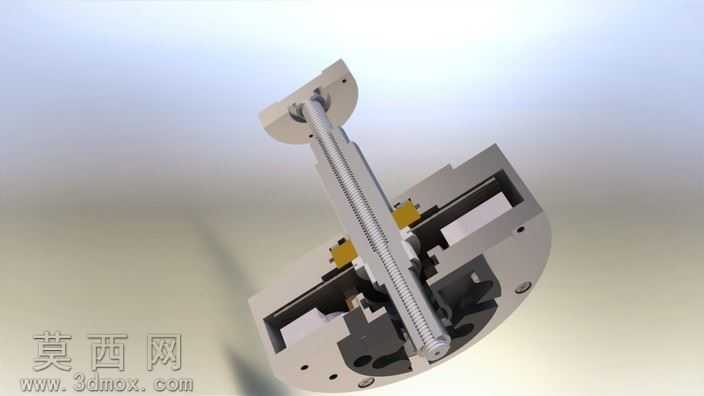

本作品为挖掘机配套的Fabius引擎静态三维结构设计，采用三维建模软件完成全参数化构建，全程遵循机械设计通用规范，完整还原引擎与挖掘机适配的装配逻辑。建模阶段先梳理引擎整体布局，以圆形安装基座为定位基准，依次搭建纵向传动丝杆、两侧对称布置的动力输出卡块、内部腔体的承托结构，所有零件均按实际装配约束添加同轴、贴合、对齐等配合关系，保证各部件相对位置精准无干涉。渲染阶段采用哑光金属材质模拟基座与结构件的铸铁质感，为丝杆添加镀铬亮面金属材质，突出传动部件的精加工属性，黄色动力卡块采用工程塑料材质，区分不同功能部件的视觉差异，背景采用渐变浅灰环境光，搭配柔和的顶侧光源，弱化阴影干扰，清晰呈现内部结构的层次关系。设计过程中重点考量引擎与挖掘机工作装置的适配性，基座预留的安装孔位完全匹配挖掘机机身的安装点位，纵向丝杆的行程设计满足动力传输的行程需求，内部腔体的镂空结构既保证结构强度，又合理控制整体重量，两侧卡块的对称布局保证动力输出的稳定性。整体模型为静态展示版本，未添加运动仿真约束，所有结构细节均按实际引擎的比例缩放还原，边角处的倒角、安装孔的沉台、部件之间的避让间隙都逐一还原，既可以作为工程机械动力系统的教学演示素材，也能为挖掘机引擎的改型设计提供结构参考，帮助设计人员快速理解该类引擎的装配逻辑与布局特点，缩短同类产品的研发前期调研周期。
