多规格滚动轴承三维结构合集

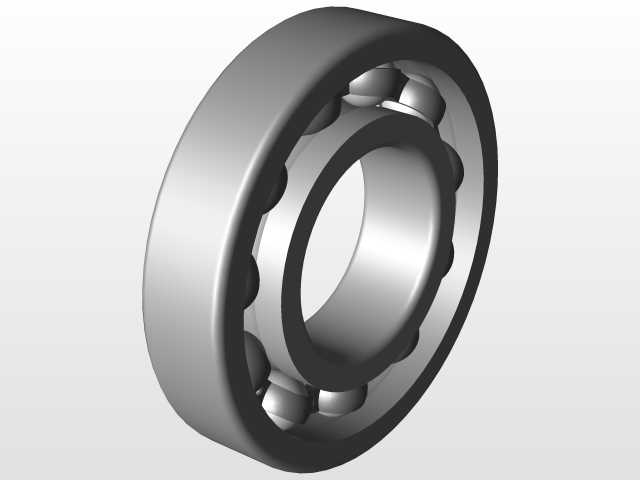

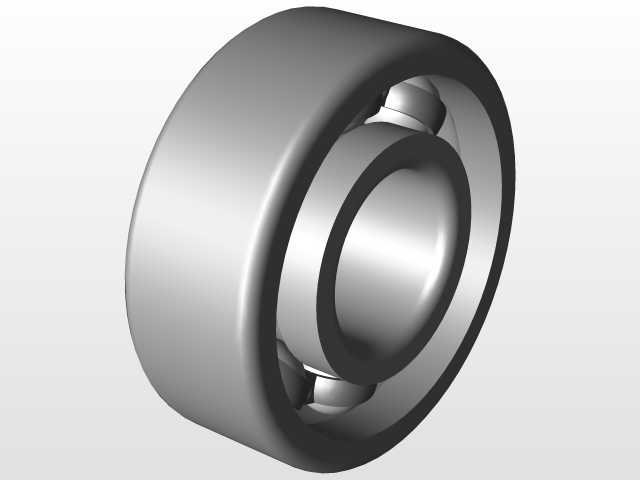

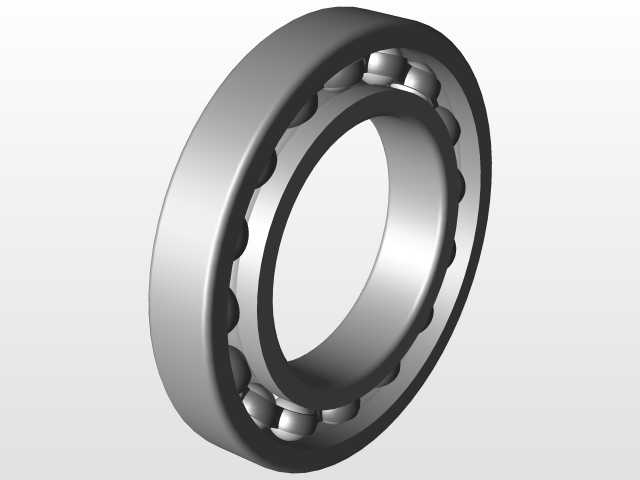

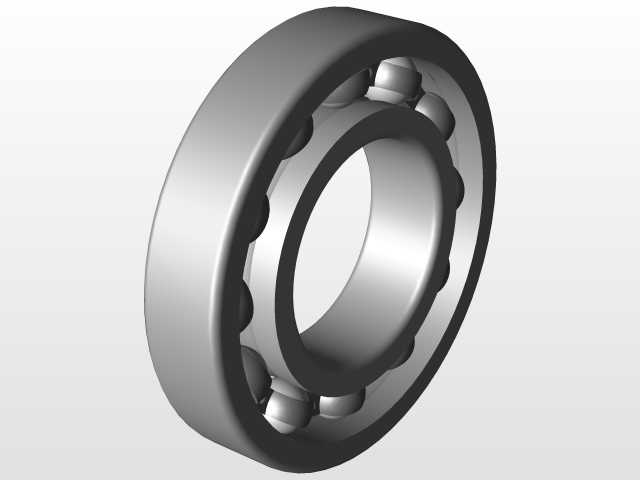

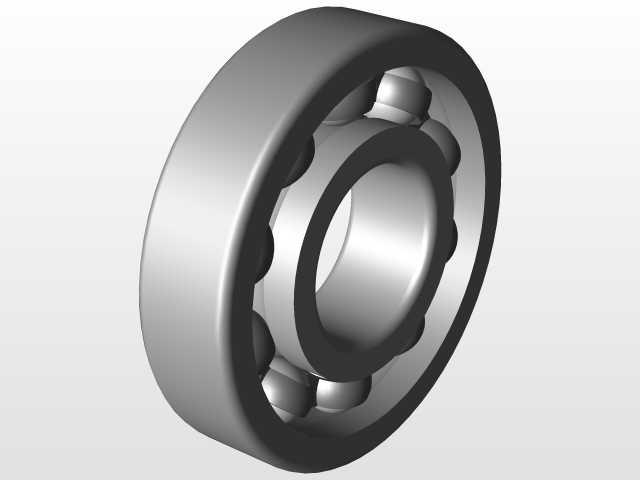

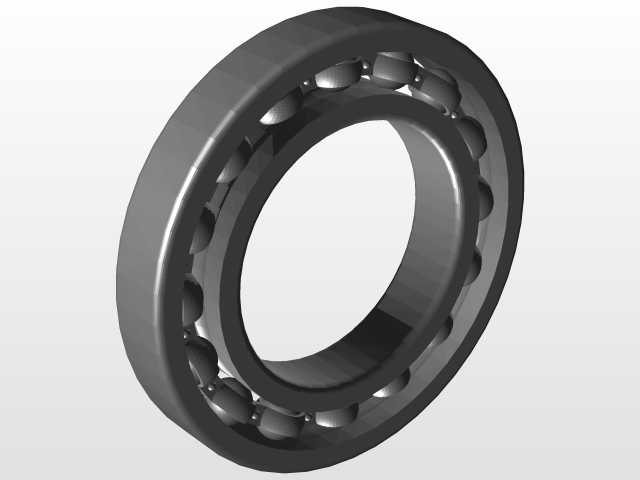

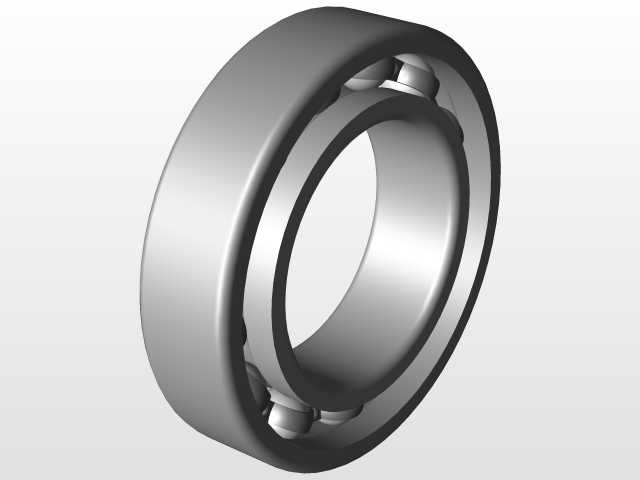

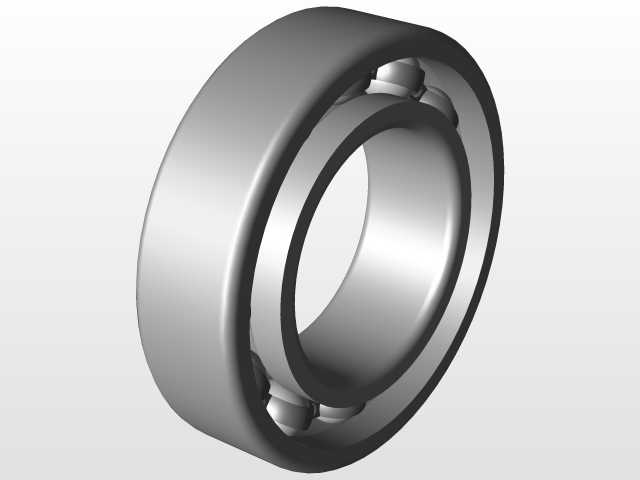

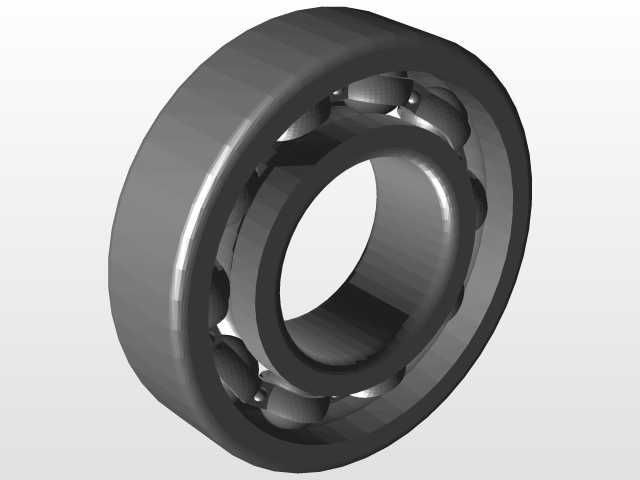

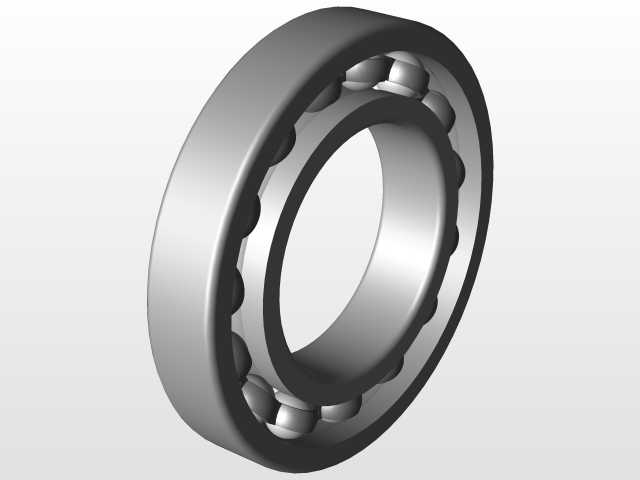

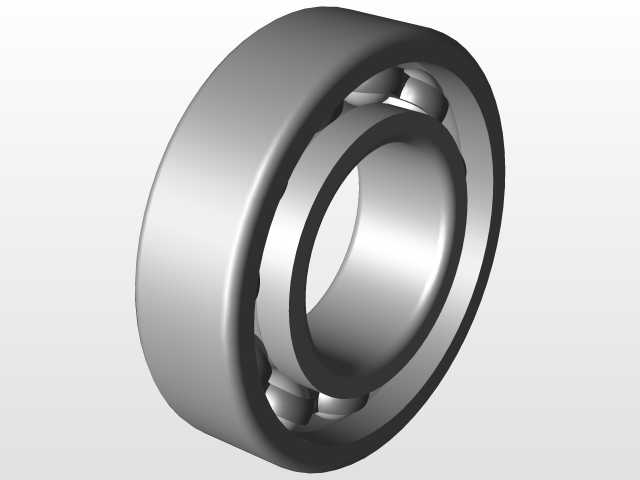

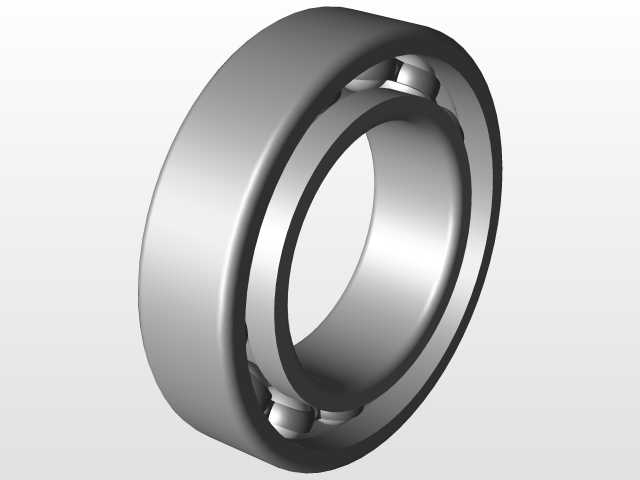

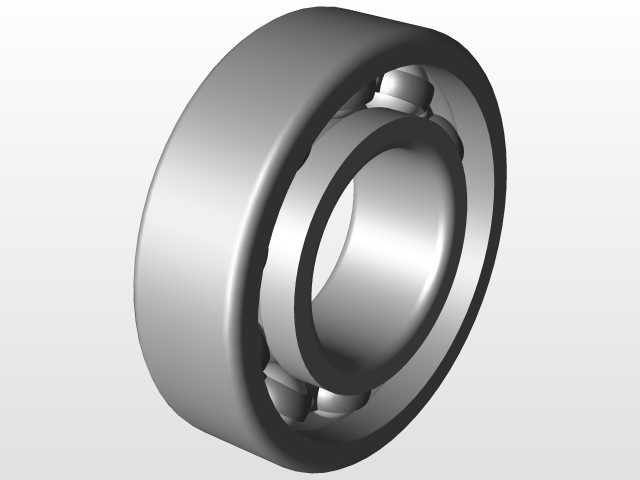

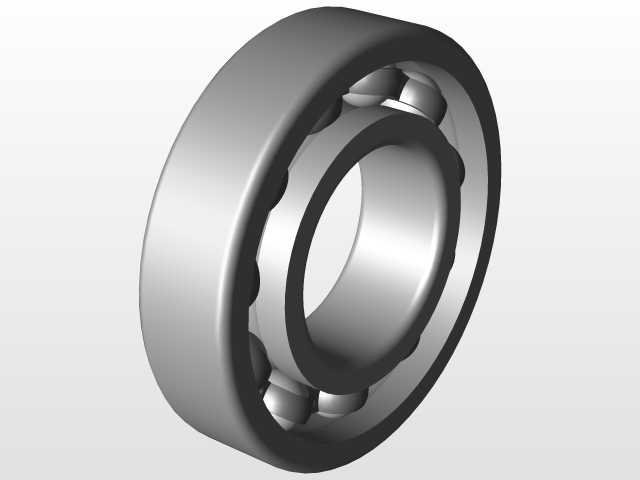

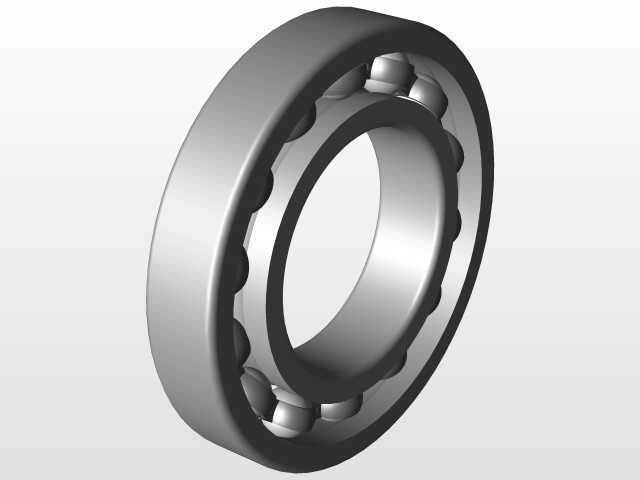

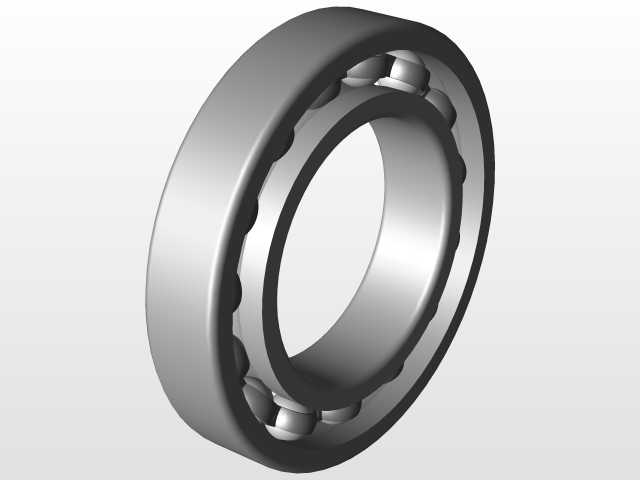

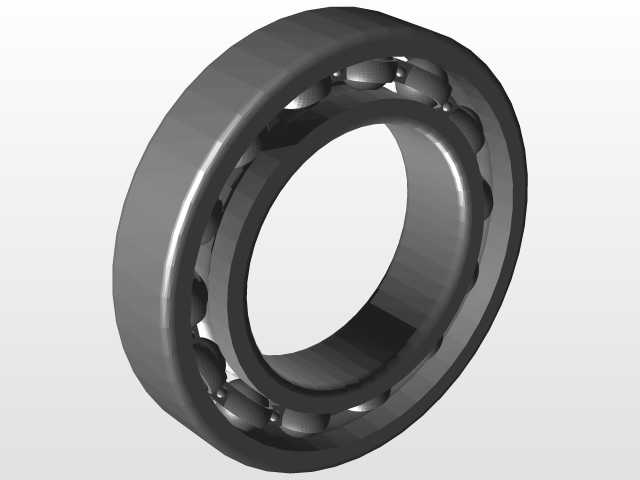

　　这套轴承三维模型覆盖了常规机械设计中最常用的25种滚动轴承构型，从微型深沟球轴承到带座外球面轴承、推力球轴承、滚针轴承、角接触轴承均有完整结构呈现，完全还原了实体轴承的内外圈滚道曲率、滚动体排布、保持架结构以及密封件的装配关系，可直接用于设备装配的干涉校验、运动仿真环节。在实际工程应用中，不同构型的轴承对应完全不同的载荷工况与安装场景：微型深沟球轴承多用于精密仪器、小型传动机构的径向支撑，其径向尺寸紧凑，适合安装空间受限的轻载传动位置；带座外球面轴承自带铸造安装座，无需额外加工轴承座安装孔，多用于输送线辊筒、农业机械、轻工设备的外置支撑点，可补偿一定的安装同轴度误差；推力球轴承仅承受轴向载荷，多用于立式传动轴的轴向定位、

　　丝杠传动的轴向支撑场景，安装时需严格区分紧圈与松圈的配合面，避免运转时出现配合面滑动磨损；滚针轴承的滚动体为细长滚针，径向承载能力远高于同内径的球轴承，适合径向安装空间有限、载荷较大的传动位置，比如变速箱齿轮轴支撑、液压泵内部传动支撑；角接触轴承可同时承受径向与单向轴向载荷，成对安装使用时可承受双向轴向载荷，多用于机床主轴、高精度旋转机构的支撑，可通过预紧调整提升支撑刚性。模型构建时严格遵循各类型轴承的公称尺寸标准，内外圈的配合公差带、安装倒角、密封槽尺寸均与实际工业产品一致，在做整机装配设计时，可直接匹配对应轴径、轴承座孔的尺寸参数，无需反复核对轴承样本的安装边界。不同轴承的保持架结构也做了差异化还原：

　　冲压钢保持架多用于常规载荷的通用轴承，实体铜保持架对应重载、高速工况的轴承构型，尼龙保持架则对应低噪音、轻载的民用设备轴承，结构细节完全匹配实际产品的设计逻辑，可直接用于生成工程图的剖面示意、装配BOM清单统计，也可作为教学演示中滚动轴承工作原理的展示模型，帮助设计人员快速区分不同轴承的适用场景，避免选型时出现构型错配的问题。在做设备维护仿真、装配工艺模拟时，这套模型也可直接导入装配环境，还原轴承的压装、预紧、密封件安装的完整流程，无需从零开始逐个绘制轴承结构，大幅缩短常规传动结构的建模周期。
