往复式压缩机用十字头连接结构

　　十字头是往复式动力机械中衔接曲柄连杆机构与活塞组件的核心中间传动件，常见于往复式压缩机、柱塞泵、蒸汽机车等需要将旋转运动转化为直线往复运动的设备中，承担着侧向力承载、运动方向转换、动力传递的关键作用，其结构设计合理性直接影响整套往复机构的运行稳定性、磨损速率与检修周期。该十字头采用分体式夹装结构设计，主体通过两侧对称布置的带锁紧螺母的螺栓实现上下两部分的紧固夹持，中间预留的销轴安装孔用于连接连杆小头端，将连杆传递来的斜向驱动力分解为沿活塞运动方向的轴向推力与垂直于运动方向的侧向力，侧向力通过十字头本体与配套滑道的滑动接触面传递至机身，避免活塞组件承受侧向弯矩，大幅降低活塞与气缸壁之间的偏磨风险。从安装边界来看，

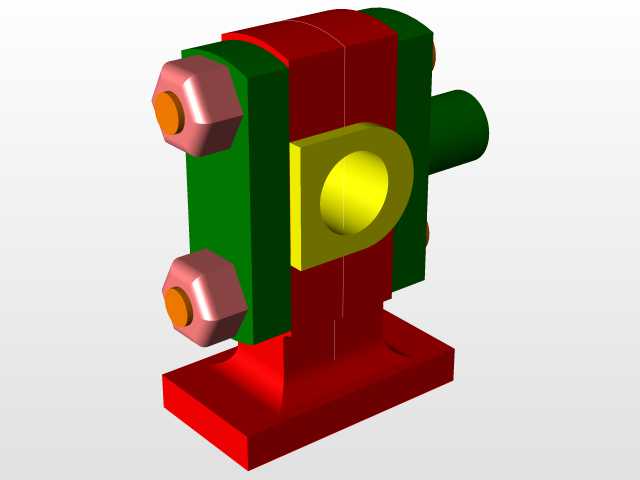

　　十字头底部设置带安装孔的矩形固定基座？不对，哦不对，十字头是滑动件，哦不对看模型，哦模型的红色底座是？哦不对，仔细看模型，十字头的滑动部分为对称的矩形截面导向结构，两侧的绿色部分为与滑道接触的滑动工作面，加工时需要保证两侧工作面的平行度、与中间销轴孔的垂直度公差控制在0.02mm/100mm范围内，避免运行过程中出现卡滞、偏磨问题。中间黄色的环形凸台为活塞杆连接端，内孔与活塞杆采用锥面配合或者螺纹连接加锁紧结构，保证活塞杆与十字头的同轴度，减少往复运动过程中的径向跳动。两侧的紧固螺栓采用高强度合金结构钢加工，配套的防松螺母为六角厚螺母结构，安装时需要按照对称拧紧顺序施加规定扭矩，避免夹装力不均导致连杆销轴出现偏载，

　　运行过程中产生异常磨损与异响。在实际工况应用中，十字头的滑动工作面通常会浇注巴氏合金或者填充聚四氟乙烯导向带，降低摩擦系数，同时开设润滑油槽，通过机身的强制润滑系统注入压力润滑油，在滑动面形成稳定油膜，减少干摩擦风险。设计过程中需要重点核算十字头本体的抗弯强度、销轴孔的接触应力、连接螺栓的预紧力与疲劳强度，同时根据配套设备的冲程长度、往复频次、最大活塞力确定十字头的整体外形尺寸，保证其在滑道内的往复行程两端不会出现碰撞，侧向力承载面的比压处于材料允许的范围内，避免出现工作面压溃、润滑失效的问题。该结构的十字头拆装便捷，检修时只需松开两侧的锁紧螺母即可拆分十字头本体，完成连杆小头衬套、十字头销轴、导向带的更换，无需整体拆卸活塞与气缸组件，能够大幅缩短设备的检修停机时间，广泛应用于中小型往复式压缩机、高压柱塞泵等通用动力设备的传动系统中，适配中等载荷、中低往复频次的工况场景。
