剖分式带座滚动轴承安装固定结构

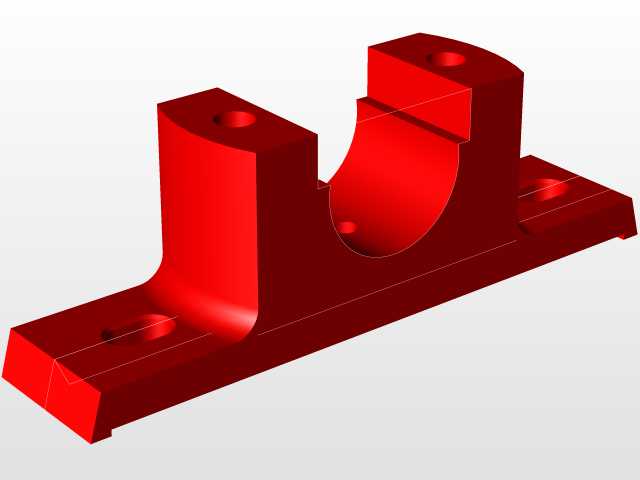

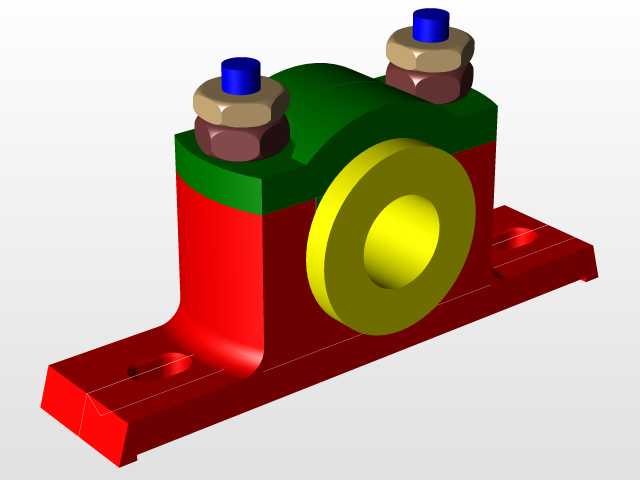

　　这类剖分式轴承座是工业传动系统里应用极广的支撑部件，日常在输送线辊筒支撑、中小型减速机输入输出轴定位、农用机械传动轴固定、普通机床辅助轴支撑场景里都能见到它的身影。它的核心作用是为内嵌的滚动轴承提供稳定的安装基准，同时承受轴系运转过程中产生的径向载荷与少量轴向载荷，避免轴系运转时出现径向窜动或偏摆，保证传动部件的同轴度精度。从结构设计来看，采用上下剖分的组合形式，上盖与底座通过两颗六角头螺栓加防松螺母实现锁紧，这种结构的优势非常明显：后期维护更换轴承时，不需要拆解轴端的联轴器、带轮等传动零件，只需要松开顶部两颗锁紧螺母，取下上盖就能直接更换轴承，大幅降低设备停机维护的时间成本。底座采用一体化铸造的L型安装面，

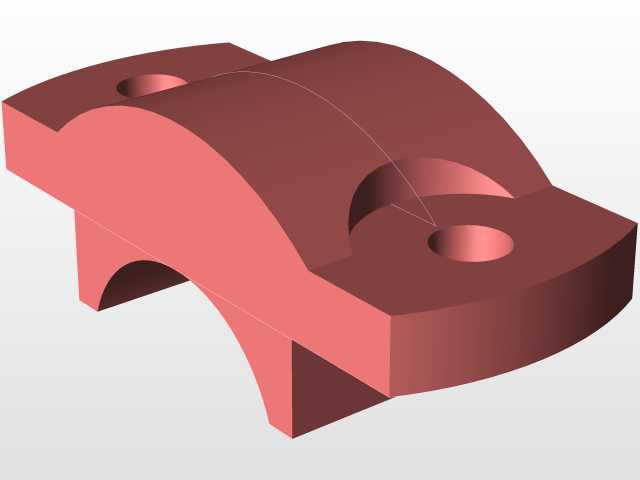

　　底部开设两个长圆形安装沉孔，安装时可以根据现场实际的安装孔位偏差做小范围的位置调整，降低安装基座的加工精度要求，适配更多现场安装工况。上盖顶部的两个螺栓安装位做了加厚凸台处理，避免螺栓锁紧时局部应力集中导致铸件开裂，轴承安装孔的端面做了精加工止口，能够保证轴承安装后外圈的定位精度，防止轴承外圈在孔内出现随轴转动的跑圈问题。从安装边界来看，这类轴承座的轴向宽度需要匹配对应型号轴承的外圈宽度，底座的安装孔中心距要和设备安装基座的预留孔位保持一致，轴孔中心到底座安装面的中心高尺寸，是轴系安装时找正同轴度的核心基准尺寸，设计建模时需要严格控制这个尺寸的公差，避免安装后轴系出现别劲、运转卡滞的问题。建模过程中需要注意上下剖分面的平面度要求，

　　合盖后剖分面不能出现明显缝隙，否则会导致轴承孔失圆，夹紧轴承外圈后造成轴承运转阻力增大、温升过快的问题。螺栓通孔的直径要比选用的螺栓大1到2毫米，预留足够的装配调整余量，避免加工误差导致螺栓无法顺利穿入。底座与安装面接触的底部需要做平面加工，保证安装后整个轴承座的受力均匀，不会因为接触面不平导致底座受力后出现变形。轴承孔的内径尺寸要匹配所选轴承的外圈公差，通常采用过渡配合，既保证轴承外圈能够顺利压入，又能避免运转时外圈出现滑动。
