双轴集成式轴承支撑座结构设计

　　在常规的传动链路布局中，双轴平行布置的工况十分常见，比如小型输送线的动力输入与张紧轴排布、专用机床的双进给轴支撑、轻工设备的联动辊轴安装位，都需要同时为两根平行轴提供稳定的径向与轴向支撑，若采用两个独立轴承座分别安装，不仅要反复校准两轴的平行度、中心高一致性，还会占用更多安装平面空间，累积的安装误差也容易导致轴系运转时出现偏磨、异响，缩短轴承与轴件的使用寿命。这款双轴承集成支撑结构，正是针对这类平行双轴的安装需求做的一体化设计，将两个轴承安装位整合在同一个箱体式基座上，从加工环节就保证了两轴孔的中心距公差、平行度公差、中心高的一致性，省去了现场安装时反复调整对位的工序，也避免了分体式安装带来的累积误差。从结构细节来看，

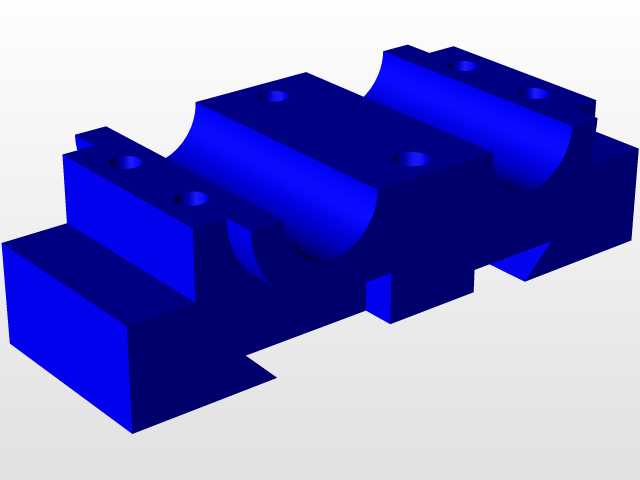

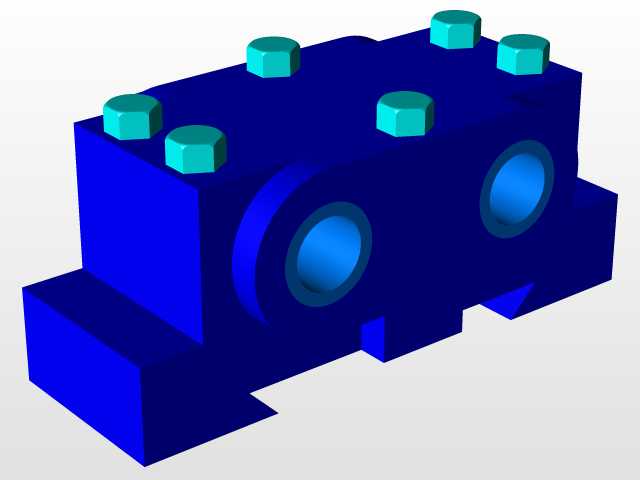

　　基座采用下凸式安装定位边，安装时可以直接卡入设备安装台的预设定位槽内，配合基座顶部的六个内六角紧固螺栓位，能够将上盖与基座牢牢锁紧，为内部的轴承提供足够的预紧力，同时也方便后期拆装维护，更换轴承时只需拆开上盖即可取出轴系组件，无需将整个基座从设备台面上拆卸下来。两个轴承安装孔的同轴度、孔壁粗糙度都按照标准轴承的配合公差设计，能够适配常规深沟球轴承或者角接触轴承的安装需求，孔位周边做了加厚加强处理，避免轴系承受径向载荷时出现基座变形，影响支撑精度。基座底部的安装面做了铣平处理，保证与设备安装台面的贴合度，安装孔位的间距按照通用设备的安装尺寸预留，能够直接替换多数同规格的分体式双轴承支撑位，不需要对原有设备的安装台面做二次加工。

　　在实际应用中，这类集成式双轴承座多用于中低载荷的平行轴传动场景，比如小型包装设备的送膜辊轴支撑、小型输送设备的双辊传动端、非标自动化设备的联动轴安装位，相比分体式支撑结构，一体化的基座抗振性能更好，在设备持续运转的过程中，不会因为长期振动导致两个轴承座的相对位置出现偏移，能够长期保持轴系的运转精度，降低设备的维护频率。设计过程中重点考虑了装配的工艺性，基座与上盖的结合面做了止口定位，装配时不需要额外调整对位，直接扣合即可保证上下轴承孔的圆度与同轴度，顶部的螺栓位均匀分布在两个轴孔的周边，锁紧时的压紧力能够均匀作用在轴承外圈上，避免局部压紧力过大导致轴承外圈变形，影响轴承的正常运转。基座的整体外形做了倒角处理，避免安装维护时尖锐边角划伤操作人员，同时也减少了铸造或者机加工过程中的应力集中点，提升基座的整体结构强度。
