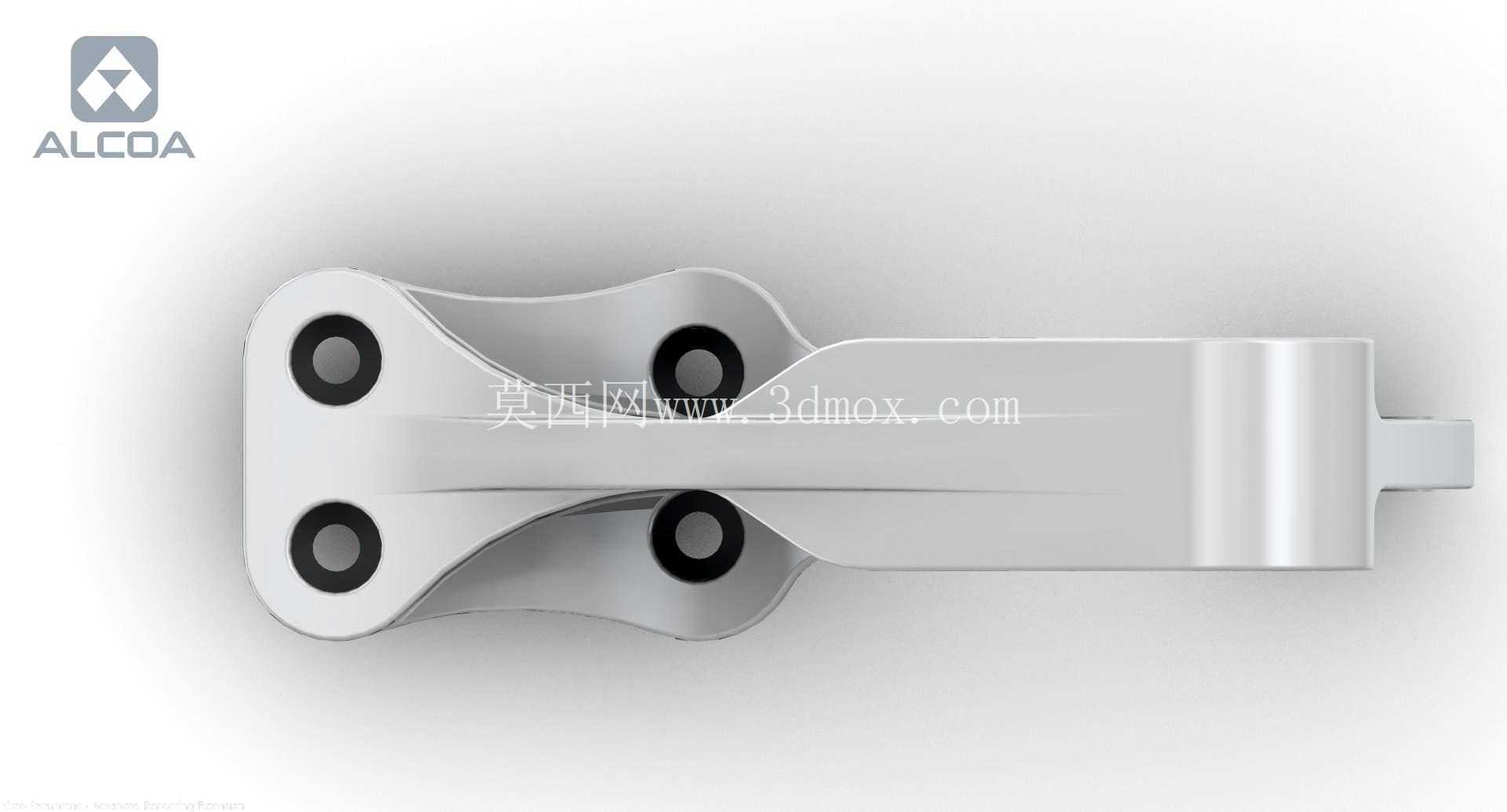

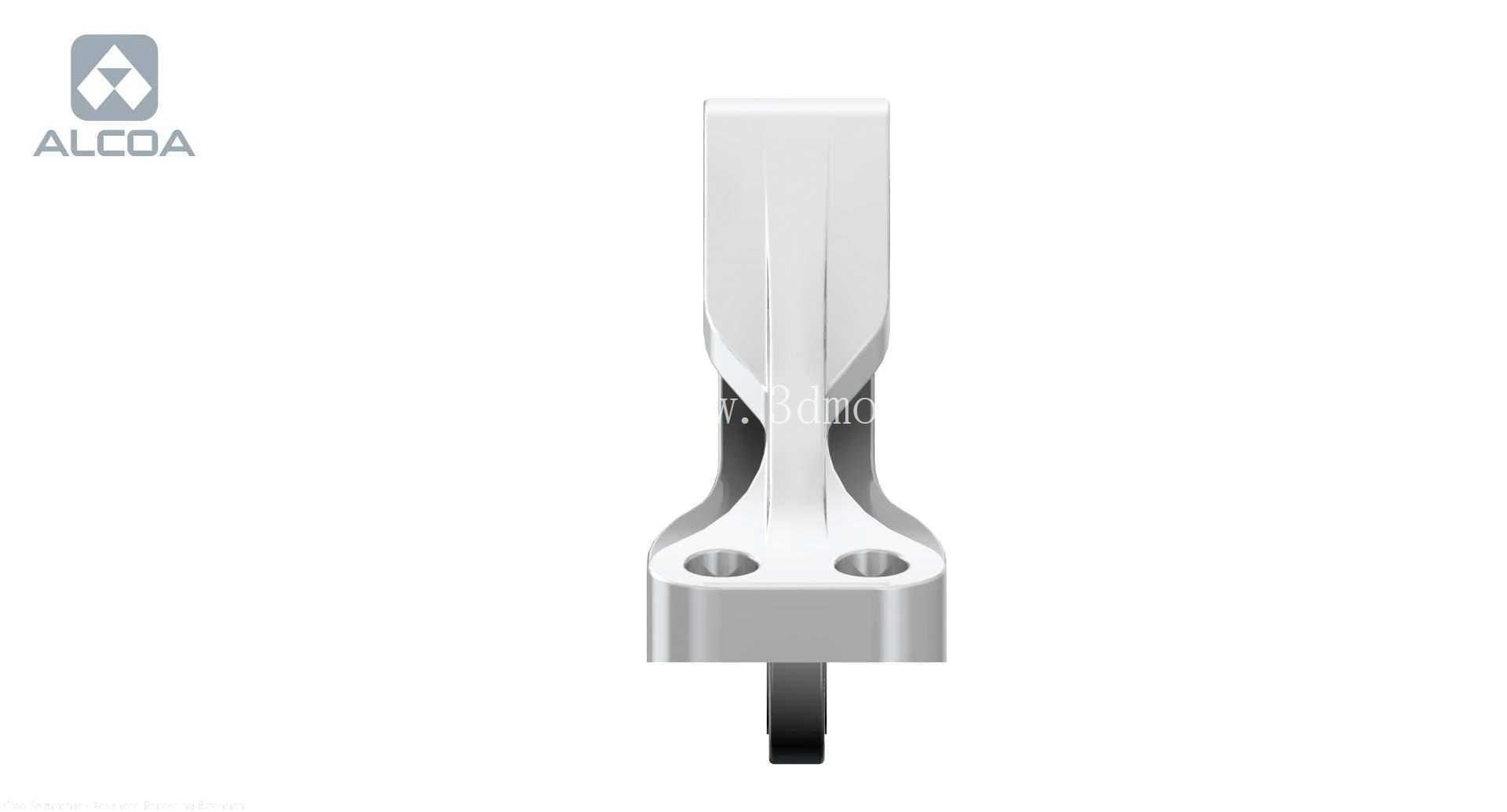

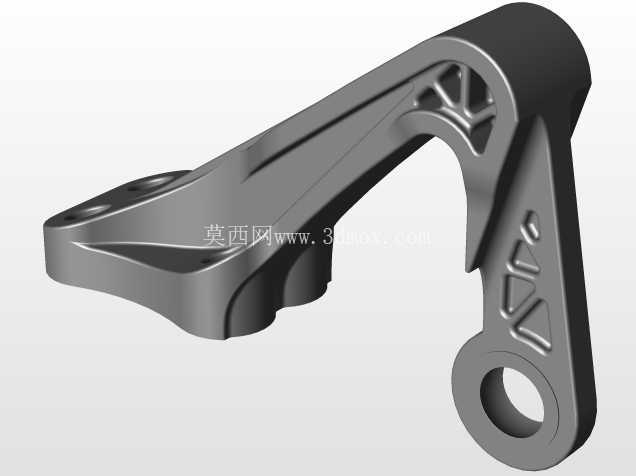

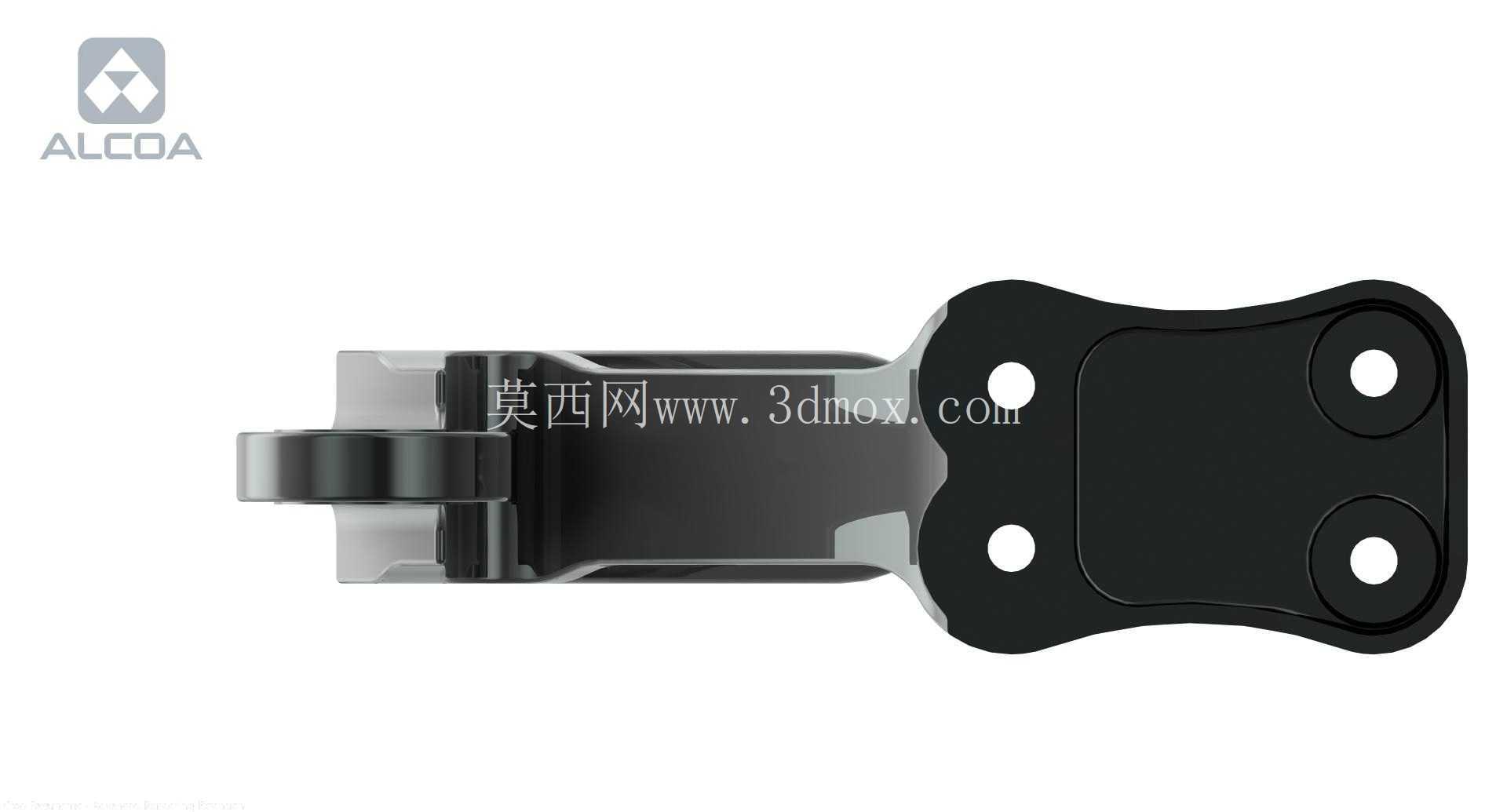

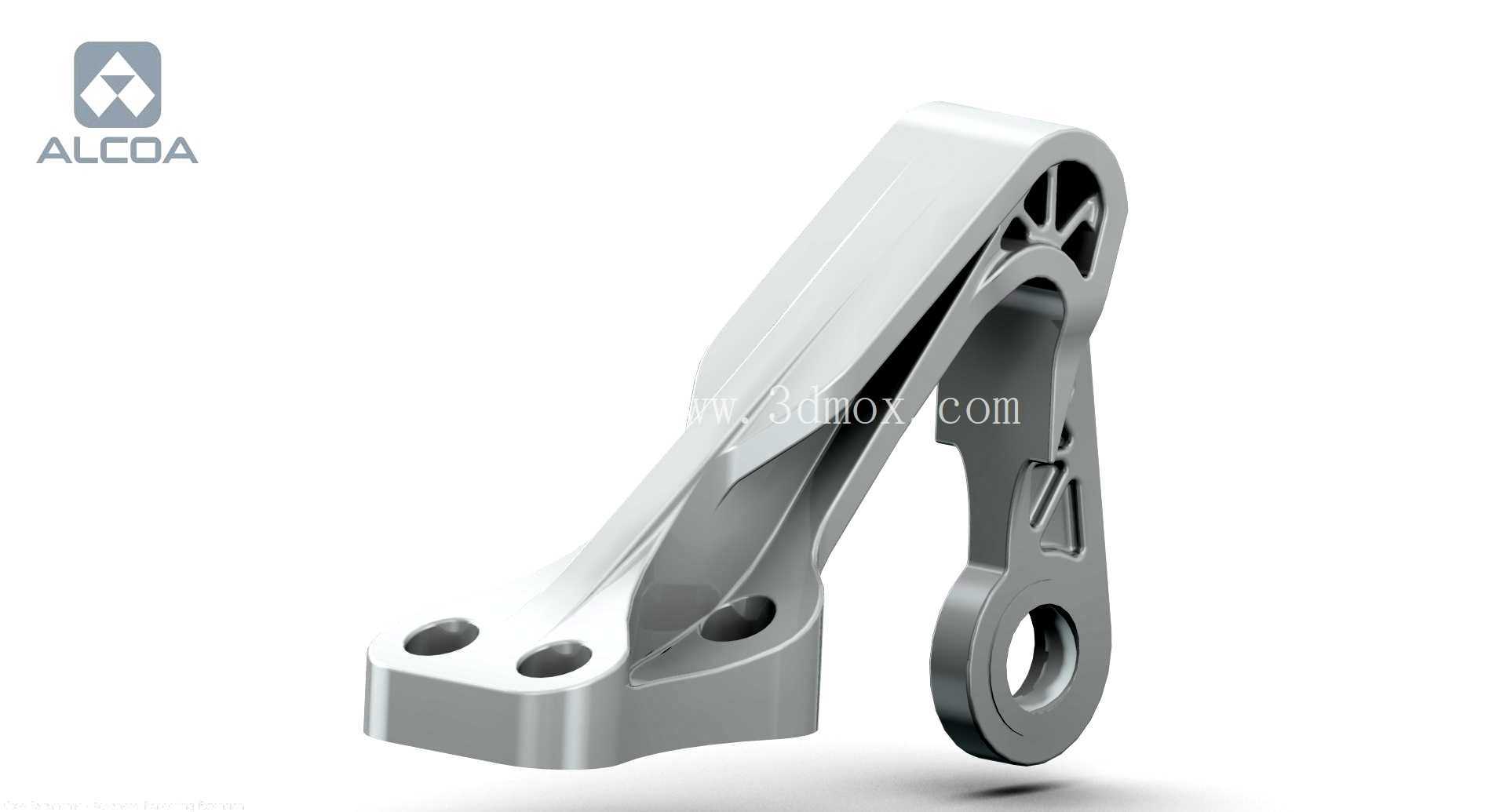

该支架属于航空机载结构承力件,主要应用于小型通用航空器的操纵系统与翼面连接部位,承担飞行过程中操纵载荷传递、交变振动缓冲的核心作用,区别于普通地面设备用支架,这类航空用承力件需要在严苛的重量限制下满足多工况载荷要求,不能单纯靠增加料厚来提升强度,设计过程中需要反复平衡重量、强度、安装兼容性三者的关系。从结构布局来看,整体采用异形轮廓设计,安装端设置四个同轴度公差严格控制的安装孔位,孔位周边做了局部加厚的凸台结构,避免螺栓锁紧时出现局部应力集中导致的构件开裂,安装面的平面度公差控制在0.1mm以内,保证与安装基座贴合时不会出现间隙,避免长期交变载荷下出现连接松动。

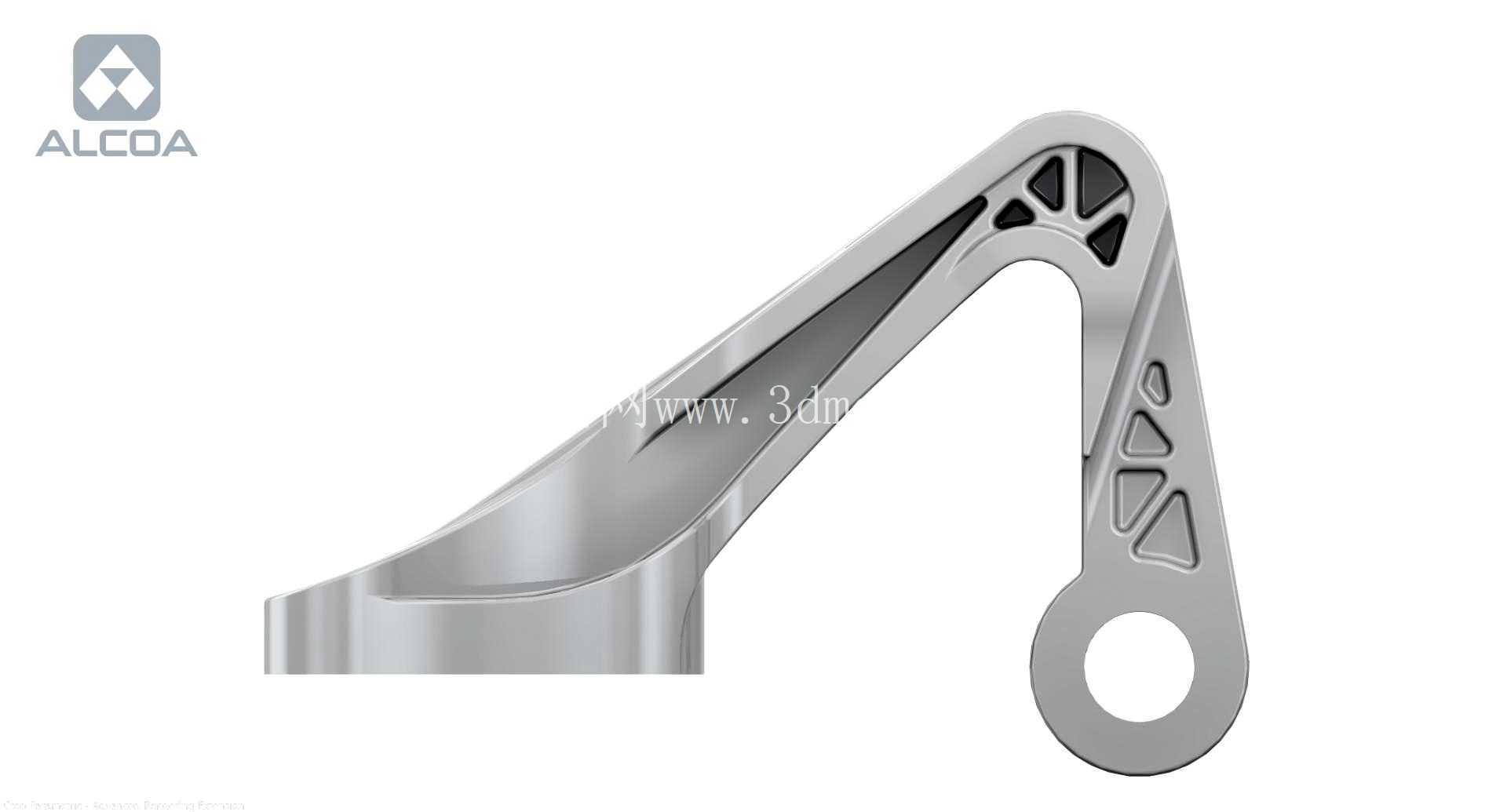

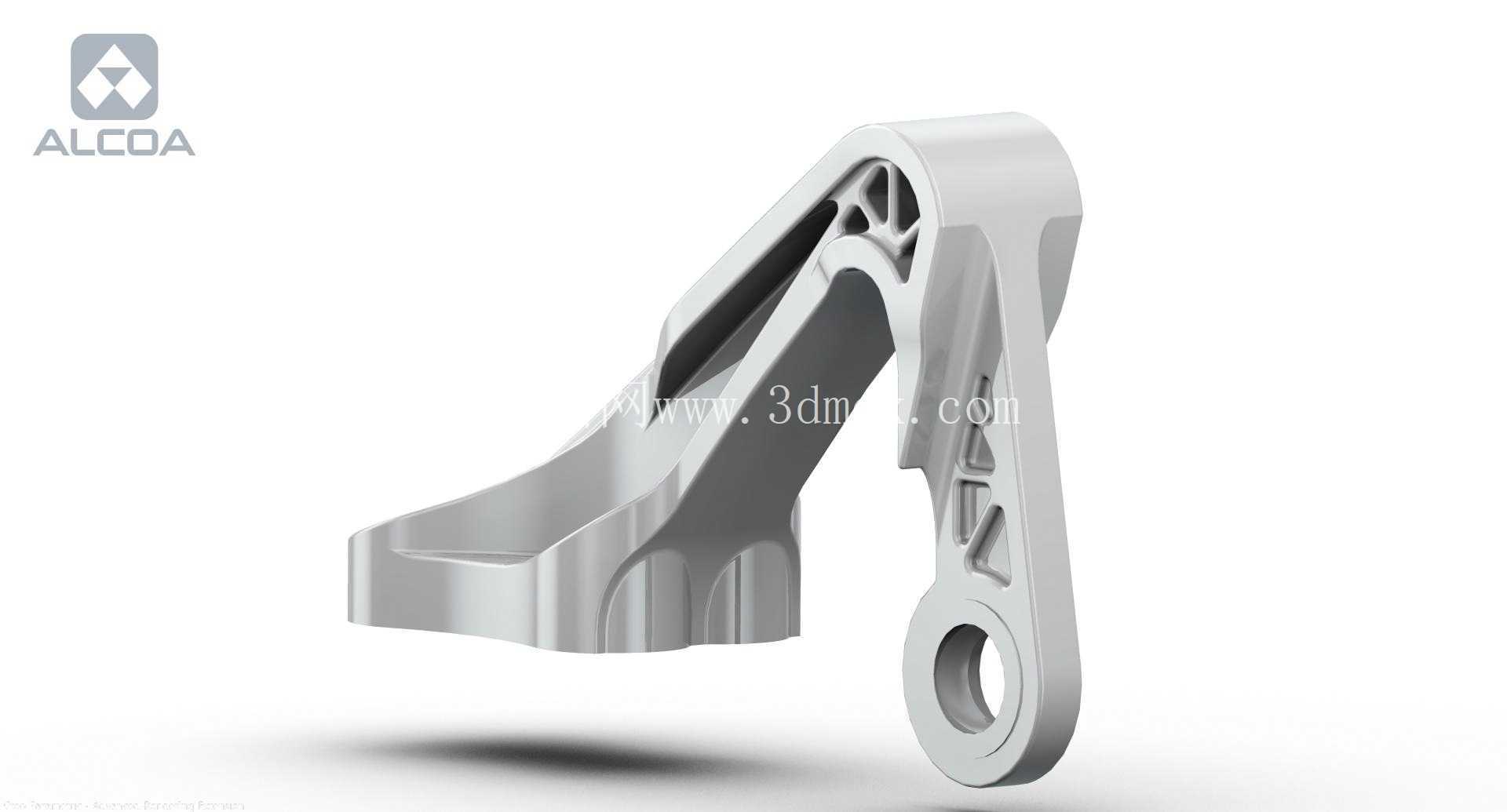

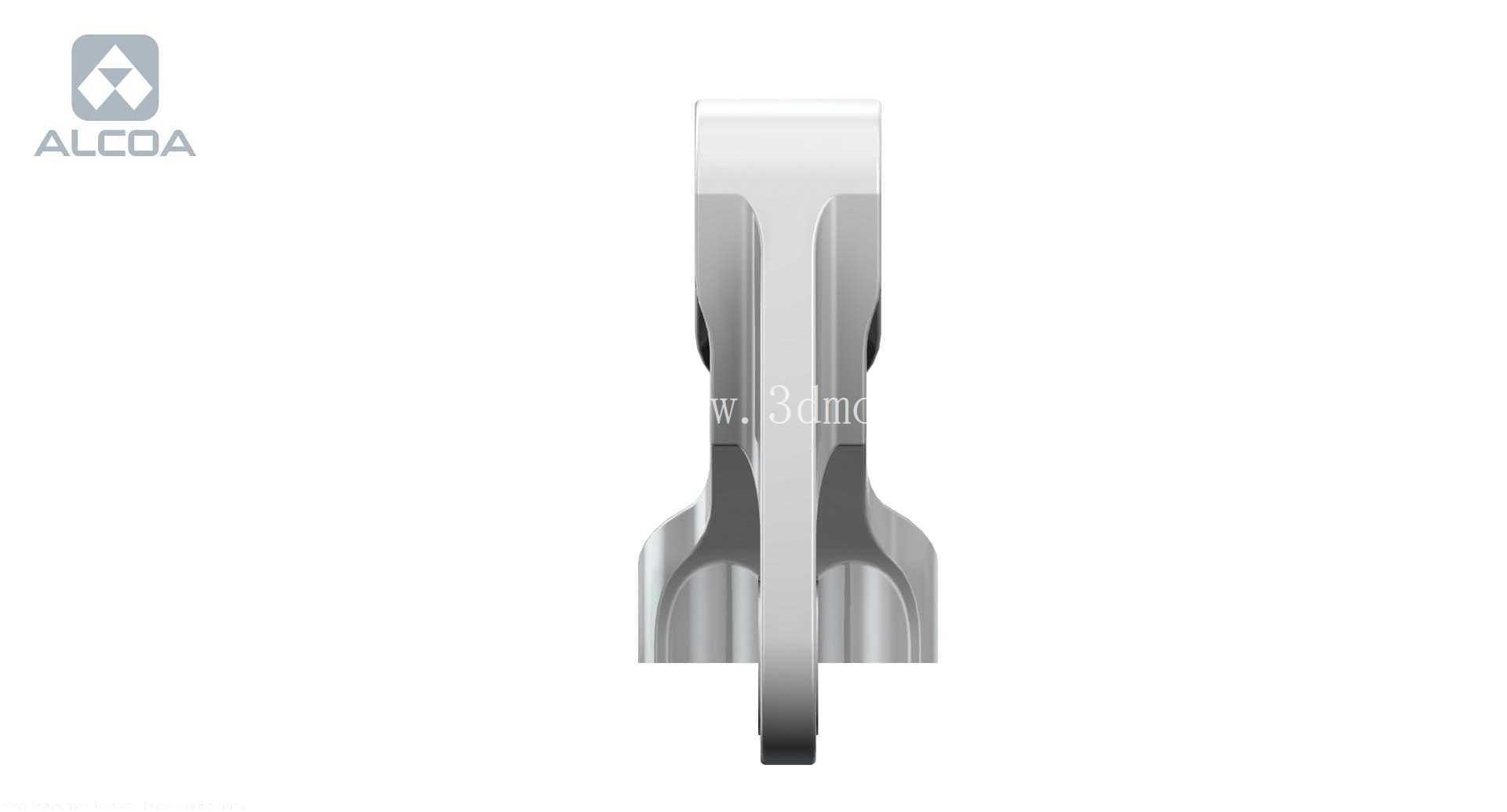

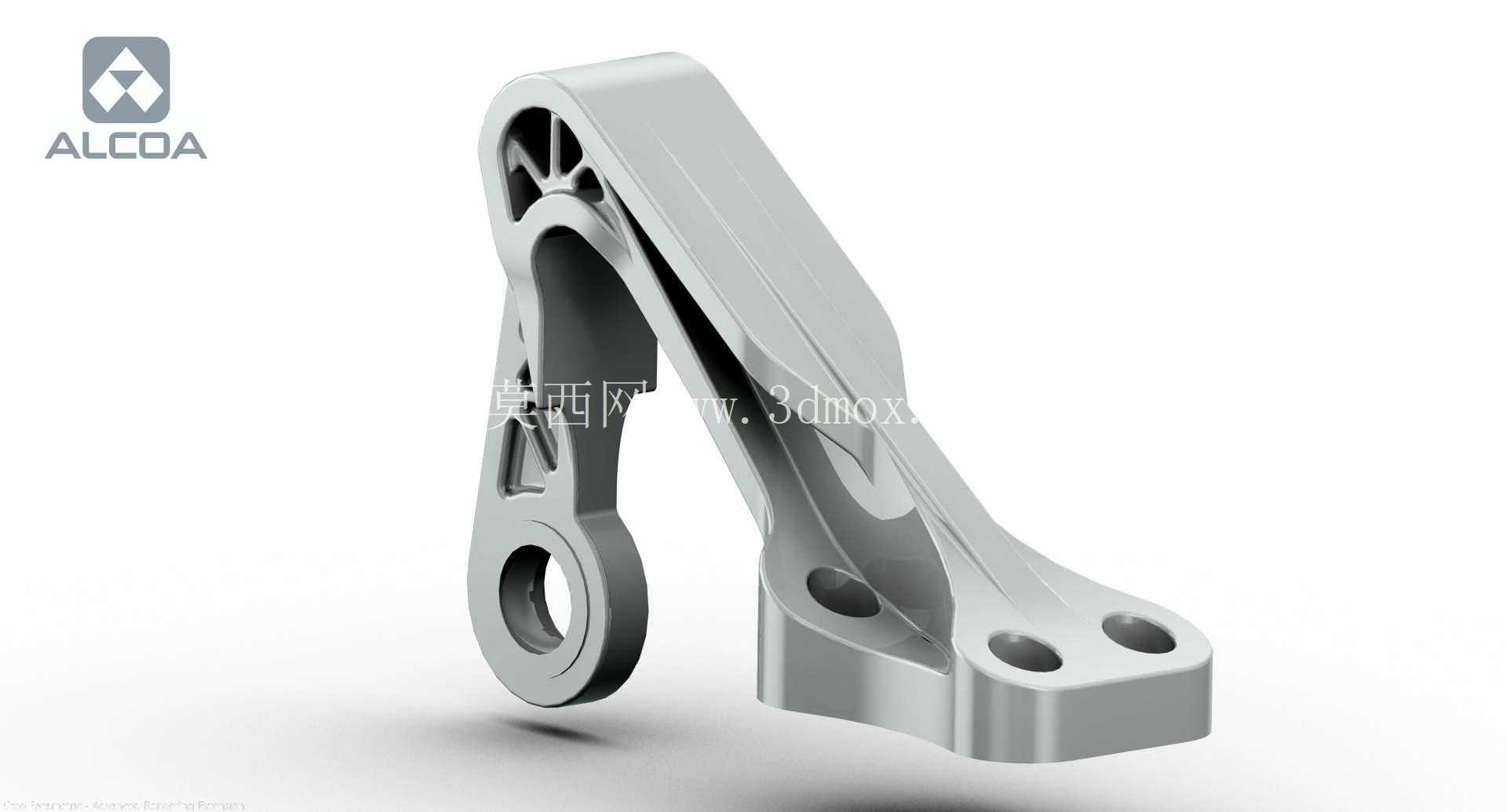

支架的承力过渡段采用渐变截面设计,从安装端的宽幅平板结构平滑过渡到前端的轴套连接端,过渡区域全部做了大圆角处理,没有尖锐的直角转折,从根源上降低应力集中系数,经过载荷校核,这种过渡结构相比直角转折结构可以降低35%左右的局部峰值应力,在相同载荷条件下可以有效减少材料冗余。前端的轴连接部位采用半包式轴座结构,既可以保证与配合轴件的接触面积满足压强要求,又相比全包式轴套减少了不必要的材料堆砌,轴座内侧设置了定位止口,装配时可以快速实现径向定位,不需要额外调整对齐位置,能有效提升现场装配效率。
整个构件采用铝合金压铸工艺成型,材料选用高强度铸造铝合金,最终成品重量控制在400克,相比同载荷等级的钢制支架减重超过60%,完全满足航空部件的重量控制要求。设计过程中针对飞行过程中可能遇到的多种载荷工况做了逐一校核,包括正向最大过载、侧向风载荷、着陆冲击载荷、发动机持续振动载荷等,所有工况下的安全系数都满足航空结构件的设计规范,不会出现永久变形或者疲劳断裂的风险。安装边界方面,四个安装孔的孔距严格匹配对应机型的基座安装孔位,不需要对原有基座做任何改装就可以直接替换原有构件,支架整体外轮廓没有超出原有安装空间的包络范围,不会和周边的管路、操纵线系发生运动干涉。

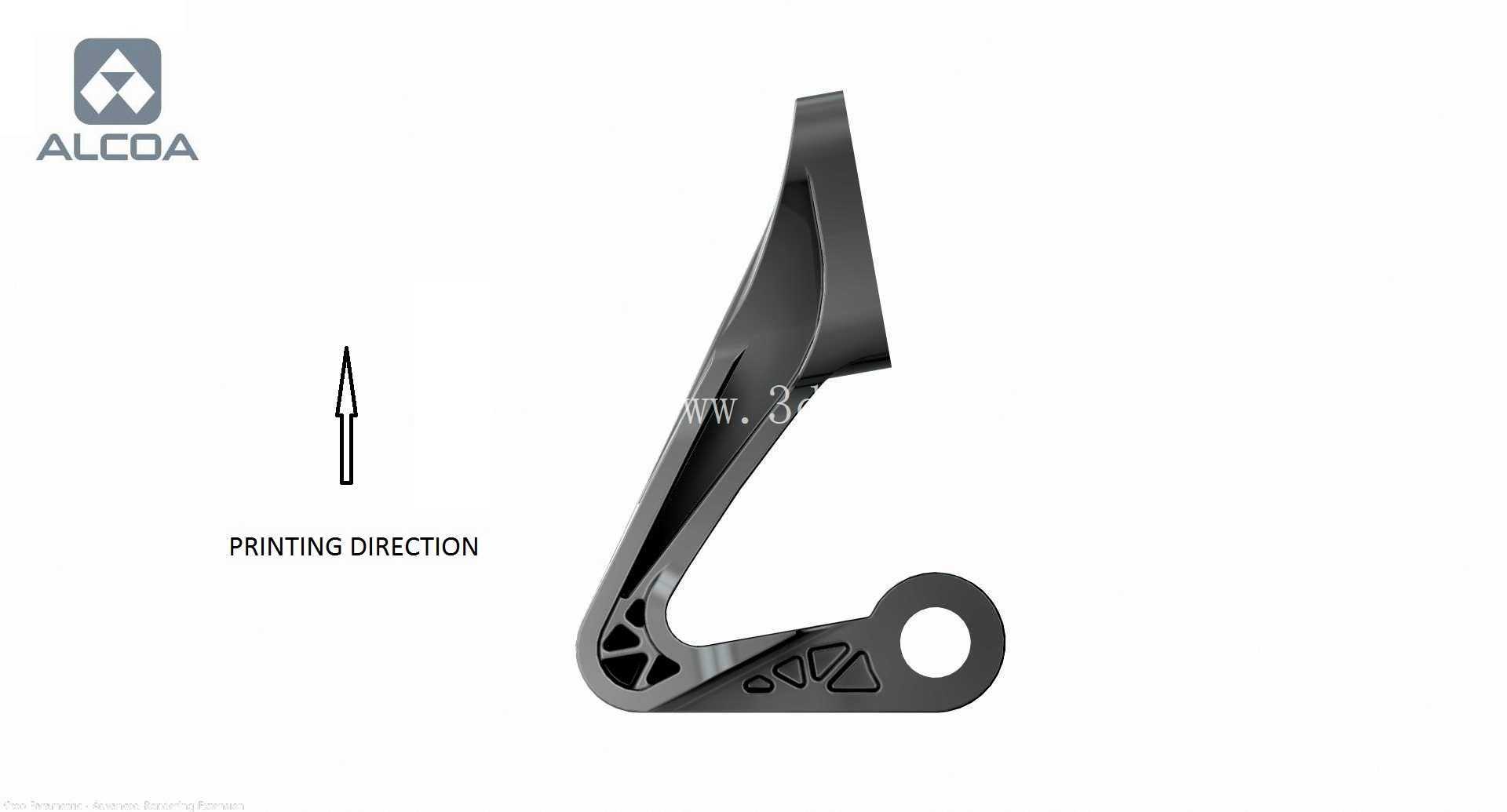

轴座的内径尺寸与配合的操纵轴径做了间隙配合设计,既保证轴件转动时不会出现卡滞,又不会因为间隙过大导致操纵行程出现虚位。压铸工艺性方面,整个结构没有出现过厚的孤立料位,所有壁厚都保持均匀过渡,避免压铸成型时出现缩孔、缩松等内部缺陷,分型面设置在支架的对称平面上,模具抽芯方向与安装孔轴线方向保持一致,不需要设计复杂的侧向抽芯结构,可以有效降低模具制造成本,提升压铸生产的良品率。结构表面没有设置多余的装饰性特征,所有的几何特征都是为了满足承力或者装配需求,没有为了外观增加不必要的结构,最大程度减少材料消耗。针对长期使用的疲劳性能,在应力水平较高的过渡区域做了表面强化处理的工艺预留,压铸完成后可以通过喷丸处理提升表面压应力,进一步提升构件的疲劳寿命,满足航空器长周期使用的维护要求。
