航空起落架用轻量化ALCOA轴承支架结构

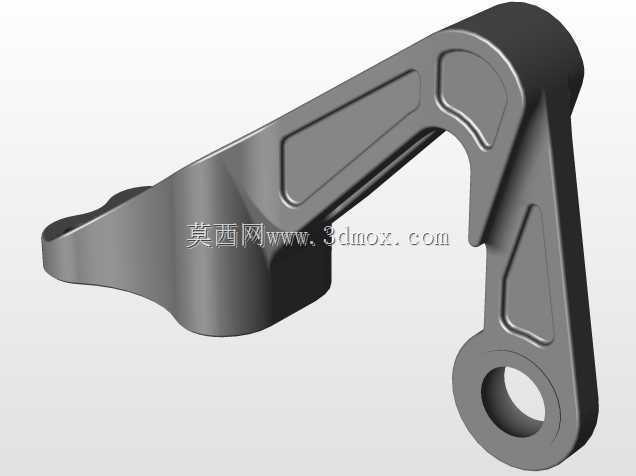

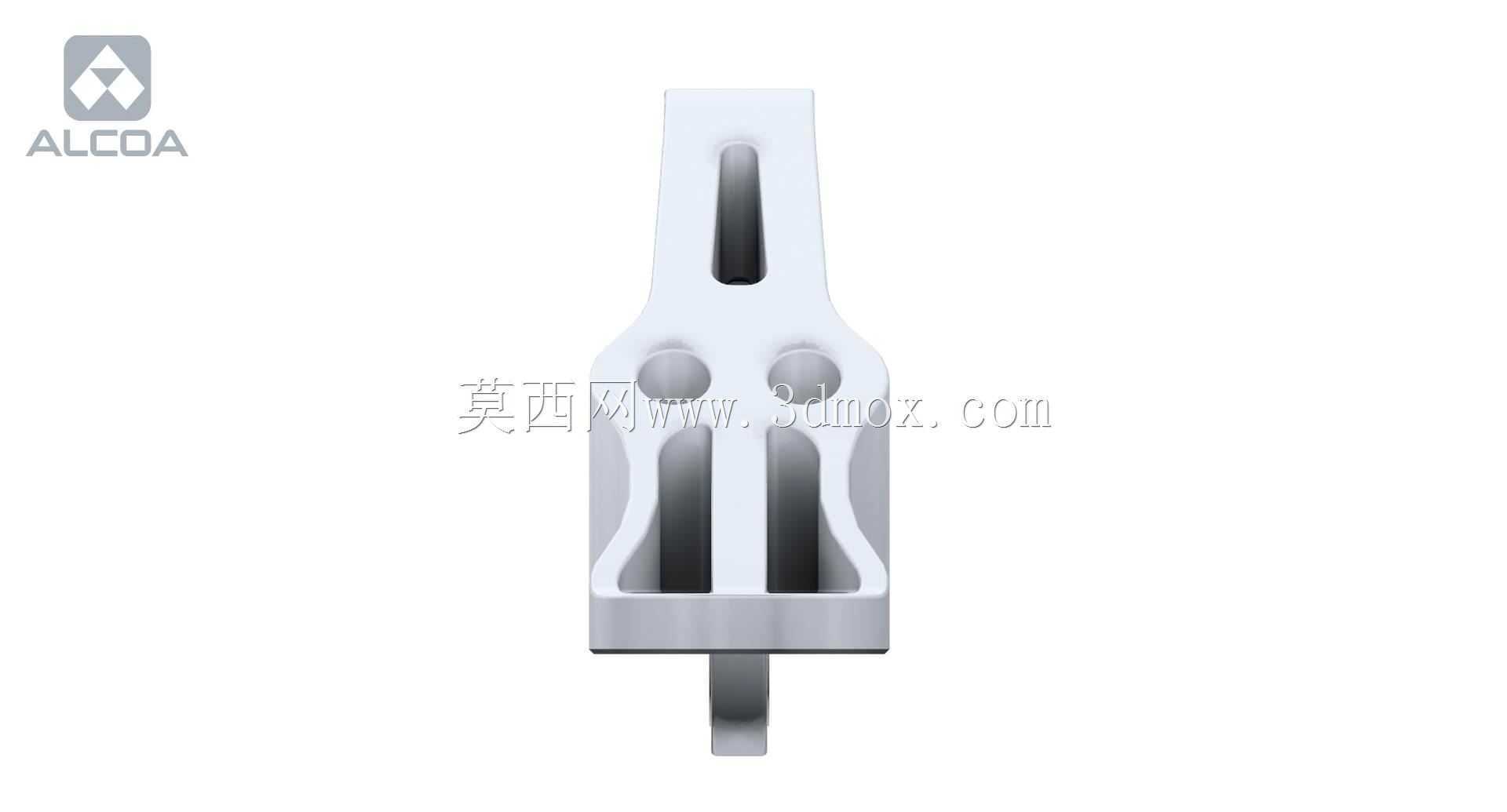

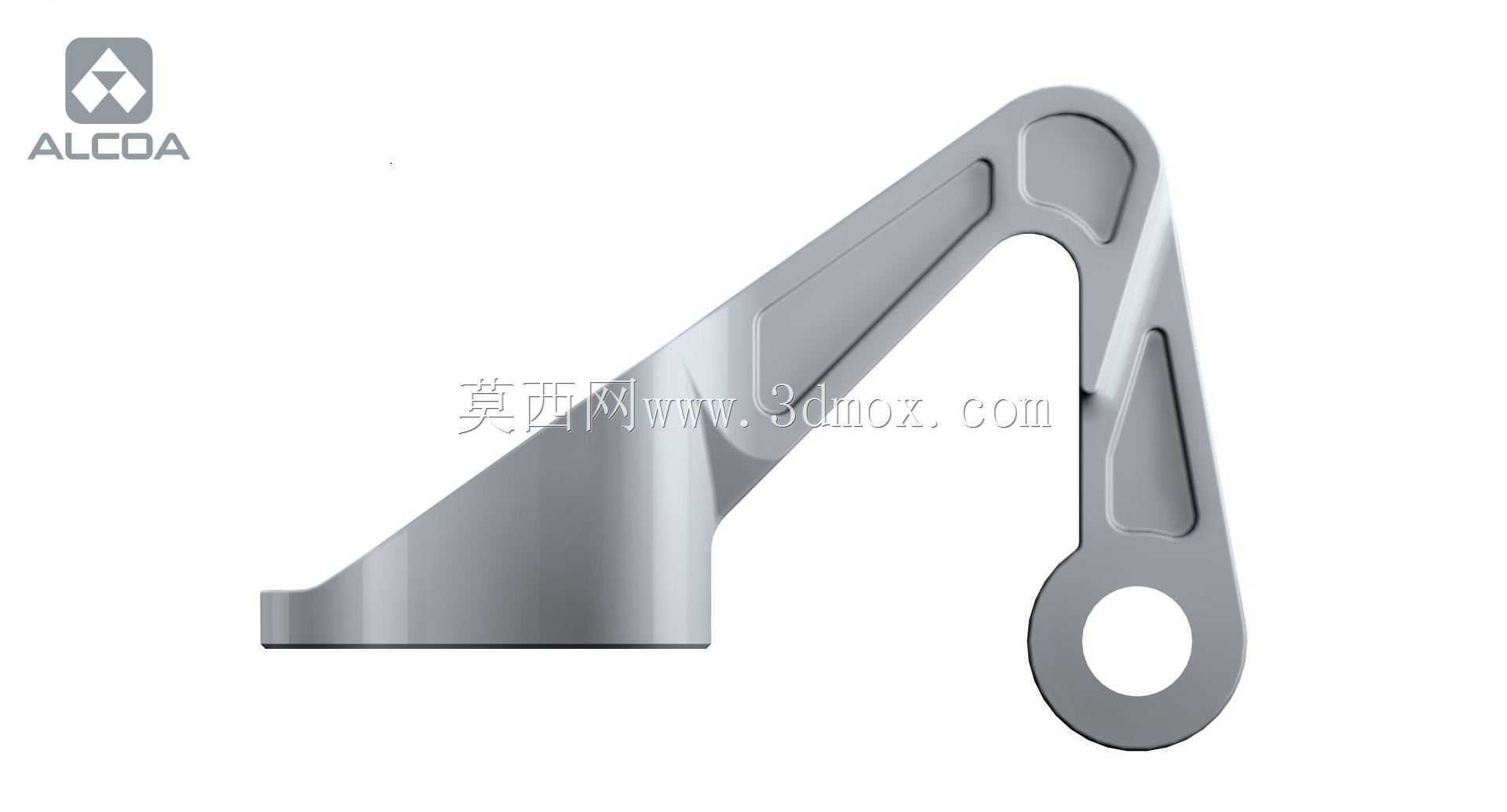

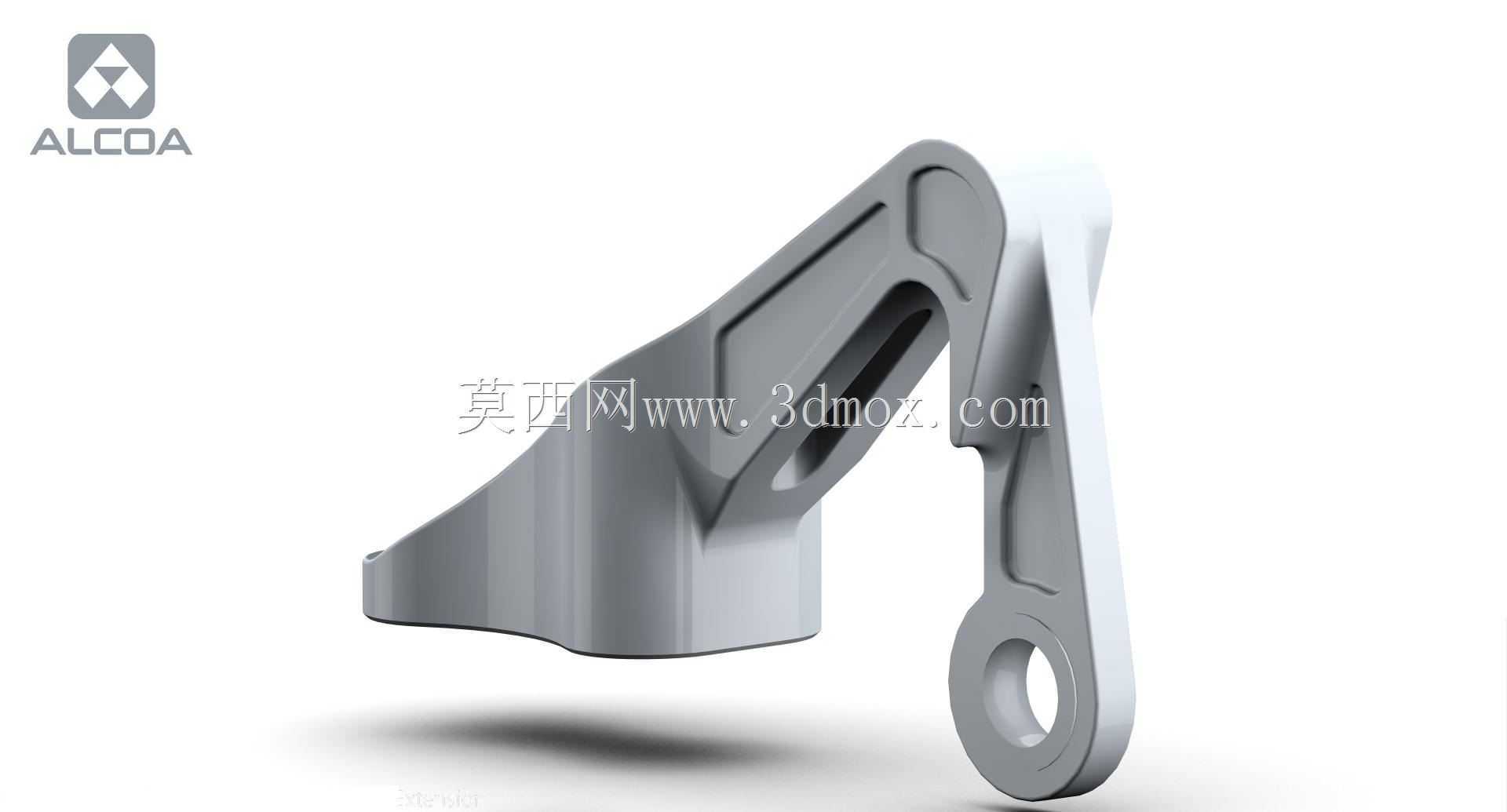

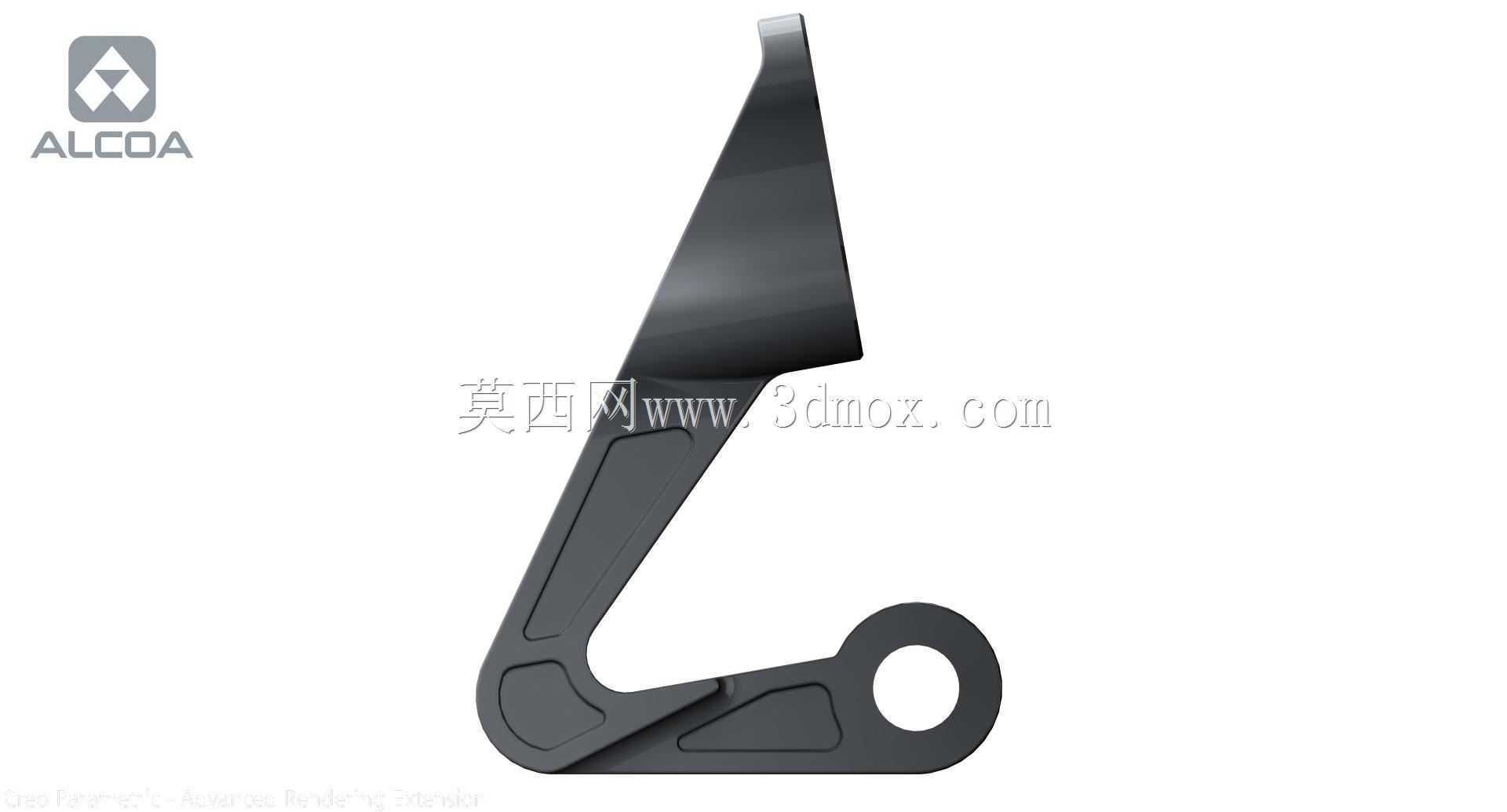

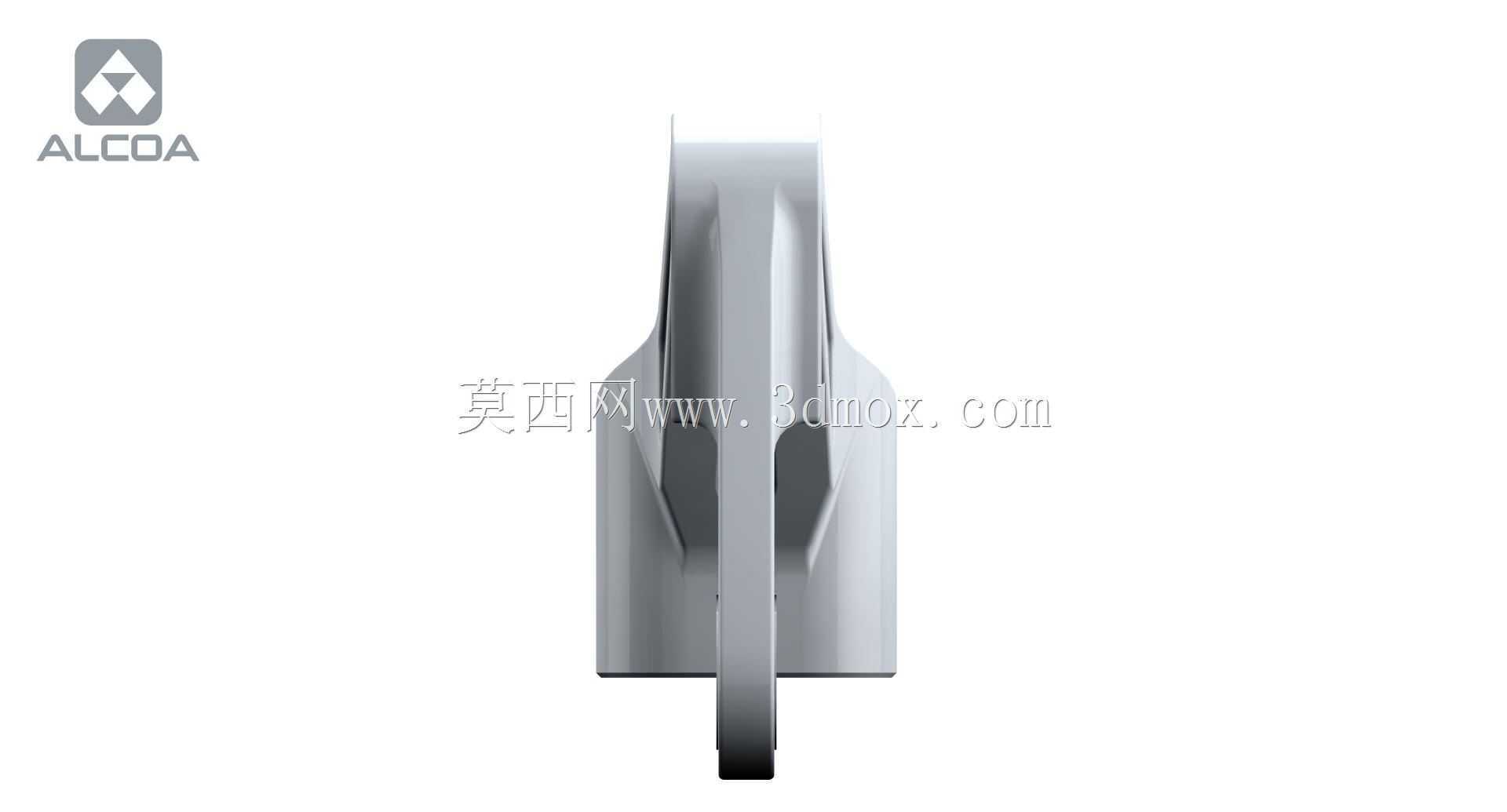

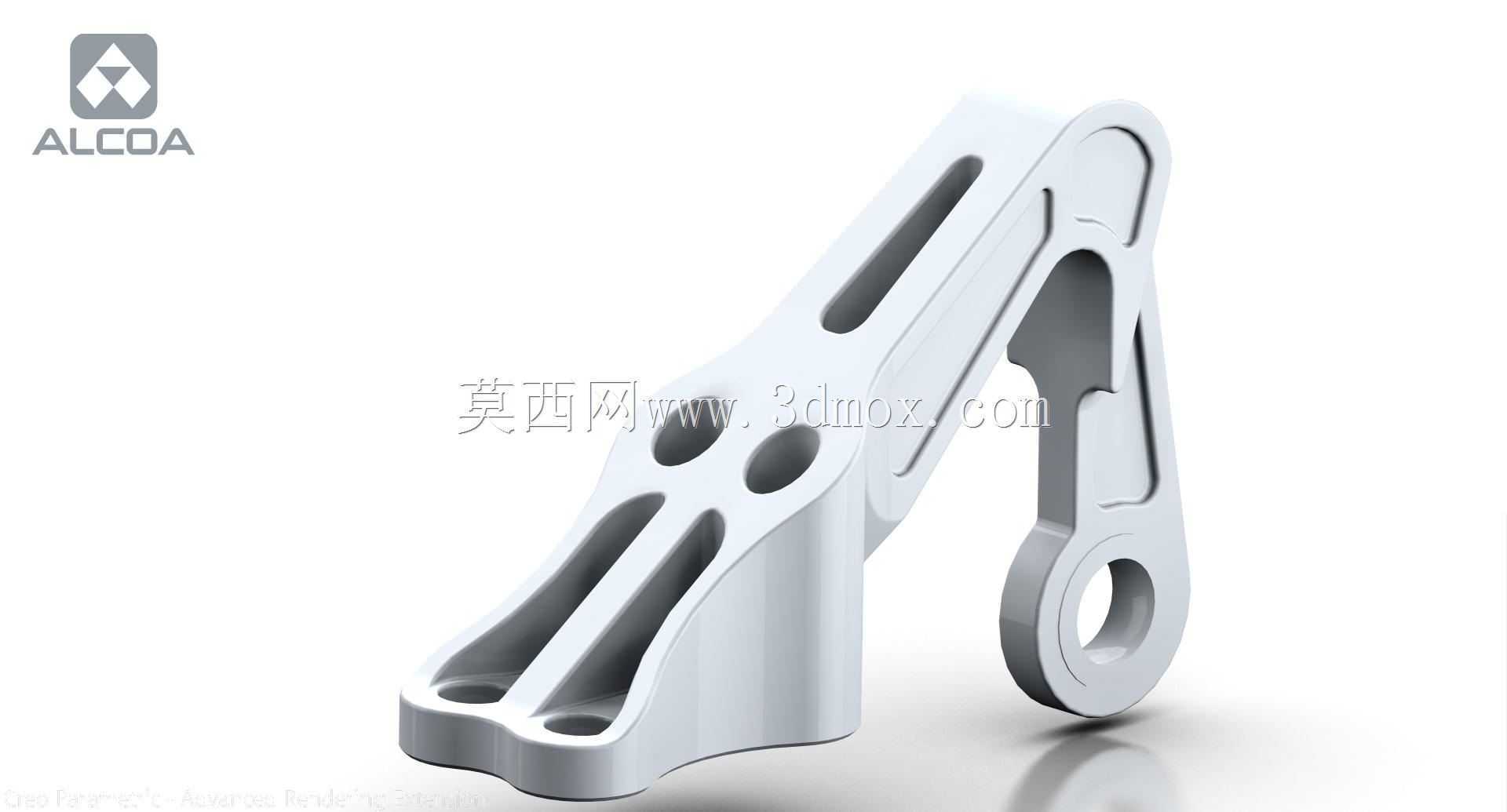

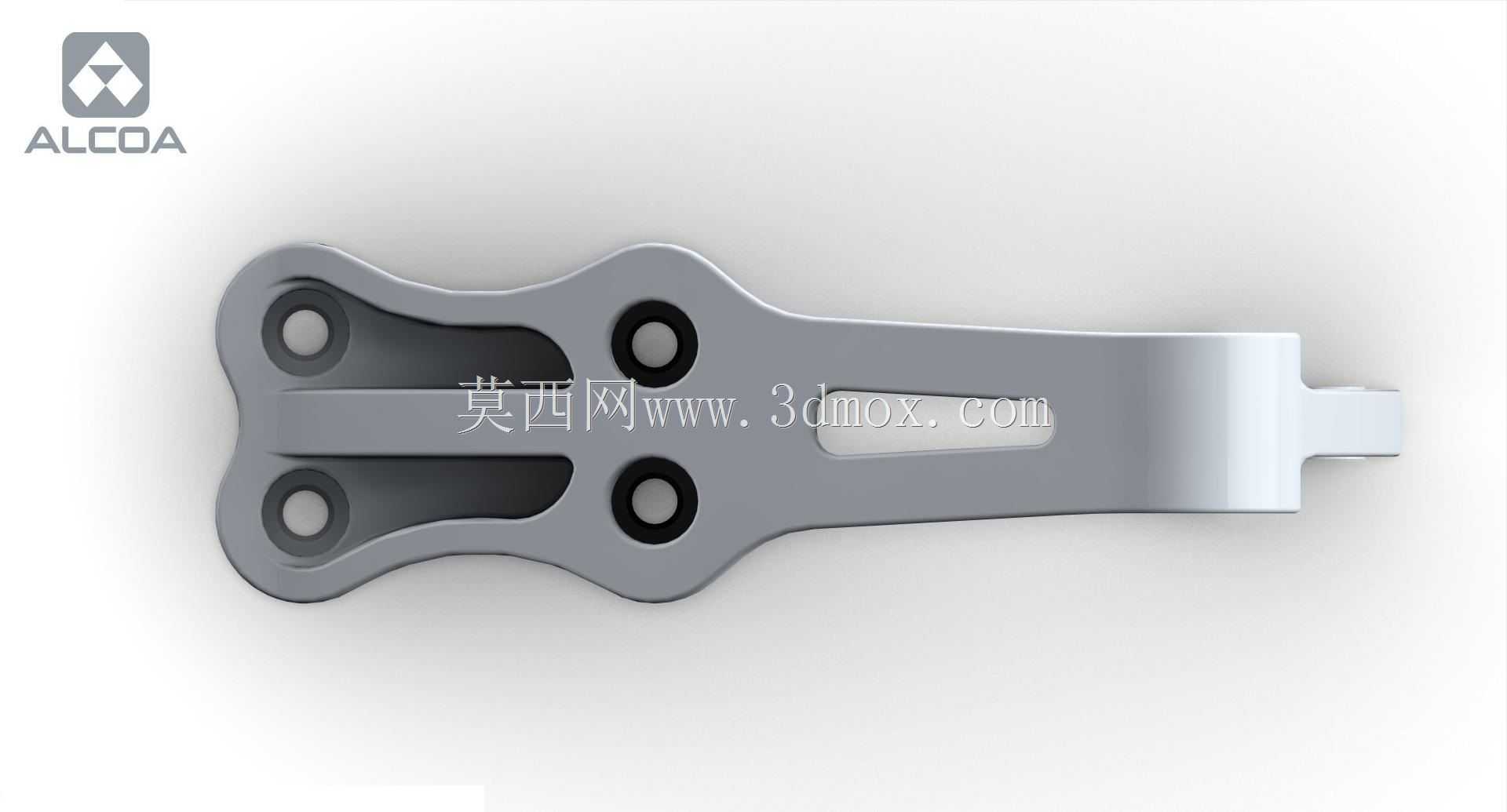

　　在航空起落架的机构运行体系中，轴承支架是承担轮轴载荷传递、约束起落架摆动行程的核心受力构件，其自身重量与结构强度的平衡，直接影响航空器的燃油效率与起降安全冗余。这款优化后的轴承支架，在保留原有安装接口完全兼容的前提下，将整体质量从859.13克压缩至482.03克，减重幅度超过四成，同时满足起落架收放、着陆冲击工况下的强度要求。

　　从实际应用场景来看，该支架安装于起落架支柱与轮轴轴承的衔接位置，日常需要承受飞机滑行阶段的路面颠簸振动、起降瞬间的垂直冲击载荷，以及起落架收放过程中产生的扭转力矩，因此结构设计不能单纯为了减重而牺牲受力可靠性。设计过程中首先对原结构的受力路径做了拓扑优化分析，剔除了原实体结构中不参与主载荷传递的冗余材料区域，在主受力筋的布局上顺着载荷传递方向做了流线型过渡，避免直角结构带来的应力集中问题。

　　从安装边界来看，支架两端的轴承安装孔位同轴度公差控制在0.02mm以内，确保轴承装配后不会出现偏磨问题，与起落架支柱连接的安装面平面度公差符合航空构件装配标准，无需额外加工即可直接适配原有起落架的装配接口，不需要对周边配套构件做任何改型，可直接替换原有同规格支架完成装机。支架的主体承力截面采用变厚度设计，在轴承安装座、支柱连接座这两个高应力区域保留了足够的材料厚度，而在受力较小的侧翼区域则做了镂空挖槽处理，在不降低整体结构刚度的前提下最大化去除非必要材料。

　　从功能特性上看，优化后的支架除了满足基础的轴承支撑、载荷传递功能外，自身重量的降低能够有效减少起落架收放机构的驱动负载，延长收放作动筒的使用寿命，同时航空器的非簧载质量下降后，起降阶段的轮胎接地性能也能得到一定提升，减少滑行过程中的弹跳概率。结构表面的过渡圆角全部做了圆弧处理，避免应力集中导致的疲劳裂纹萌生，所有镂空区域的边缘都做了倒角去毛刺处理，防止装配过程中划伤操作人员或者损坏密封胶圈等配套零件。

　　设计过程中没有盲目追求极致减重，而是针对起落架实际运行中的多工况载荷做了仿真校核，分别模拟了硬着陆冲击、侧风着陆偏载、高速滑行振动等极端工况下的结构应力分布，确保所有区域的应力值都低于材料的许用应力，同时预留了足够的安全系数。支架的外形轮廓充分考虑了起落架舱内的空间边界，收放过程中不会与周边的液压管路、线缆、舱门结构发生运动干涉，所有突出结构都做了收边处理，避免在收放过程中剐蹭周边构件。

　　对于航空维修场景而言，这款支架的安装接口与原有构件完全通用，地勤人员不需要更换配套的紧固件、轴承等零件，即可完成快速更换，降低了备件储备的品类压力，也减少了维修作业的工时消耗。结构表面的镂空设计也方便日常检查中观察支架是否存在裂纹、变形等损伤，不需要拆解周边构件就能完成大部分目视检查项目，提升了日常维护的效率。
