凸缘刚性联轴器传动连接结构

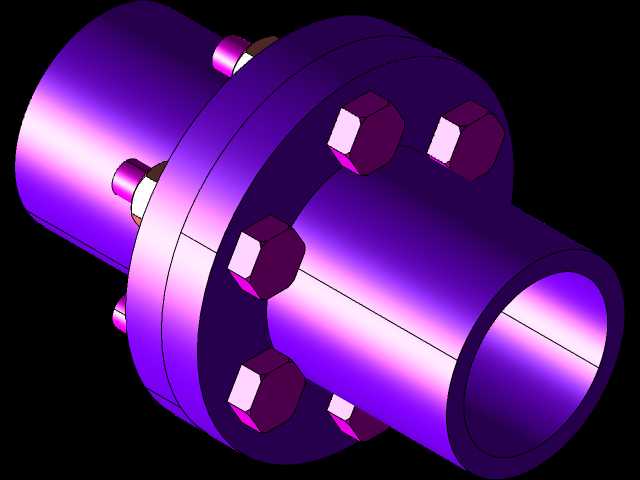

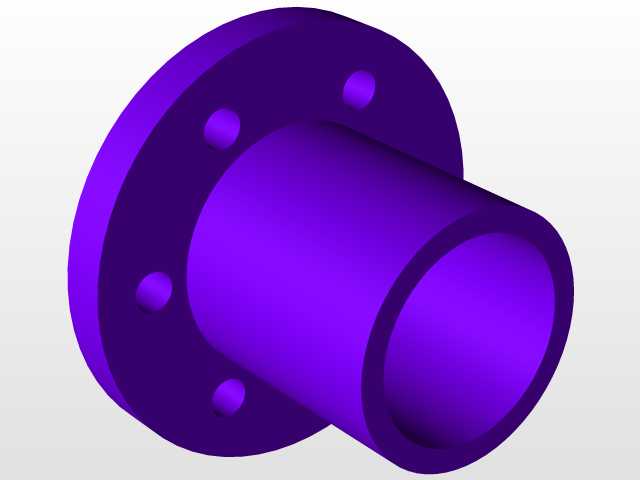

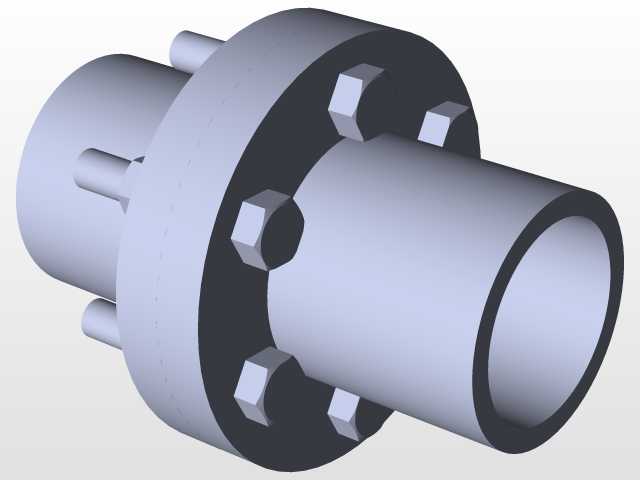

　　这类刚性凸缘联轴器在常规工业传动场景中应用十分广泛，常见于中小功率的泵组、输送辊道、普通机床主轴进给、轻工包装设备的动力输出端，主要作用是实现两根同轴线布置的传动轴之间的刚性连接，平稳传递工作扭矩，同时可补偿两轴安装时存在的微小径向、角向偏差，不具备缓冲减振能力，因此仅适用于载荷平稳、无强烈冲击的传动工况。从结构设计逻辑来看，该联轴器采用两个带凸缘的半联轴器分别与主动轴、从动轴通过键连接实现周向固定，依靠轴肩与端盖结构完成轴向定位，两个半联轴器的对接端面加工有定位止口，装配时止口嵌合即可保证两轴的同轴度要求，再沿法兰圆周均匀布置的受拉螺栓完成两个半联轴器的锁紧固定，螺栓预紧后法兰接合面产生的摩擦力也可辅助传递部分扭矩。

　　设计过程中需要重点校核螺栓的剪切强度与法兰盘的抗弯强度，根据传递额定扭矩的大小匹配螺栓数量与公称直径，法兰盘的外径尺寸需要根据螺栓分布圆直径合理设置，预留足够的扳手操作空间，避免安装时螺栓无法顺利拧紧。半联轴器的内孔直径需要适配常用的标准轴径系列，键槽尺寸严格遵循平键连接的国家标准，保证与常用输出轴的互换性，轴孔长度根据轴系的轴向定位要求确定，避免过长导致轴端与半联轴器内部发生干涉，过短则无法提供足够的连接抱紧力。安装边界方面，该联轴器装配完成后整体为回转对称结构，径向最大尺寸为法兰盘外径，轴向总长度为两个半联轴器的轴段长度加法兰盘贴合后的总厚度，选型时需要确认设备安装位置的径向预留空间大于法兰外径，轴向安装距离匹配联轴器总长度，

　　同时要保证两轴的对中偏差在允许范围内，若偏差过大会导致运转时螺栓承受额外附加载荷，加剧轴承受力，严重时会引发螺栓断裂、轴系振动超差等故障。日常运维中这类联轴器结构简单，没有易损滑动部件，仅需要定期检查螺栓预紧力是否衰减，法兰接合面是否存在错位即可，维护成本远低于弹性联轴器，适合长期连续运行的固定工位传动场景。建模过程中需要注意法兰端面止口的配合公差，螺栓孔的位置度公差要符合装配要求，所有回转面保持同轴，避免建模误差导致后续工程图生成时出现尺寸链矛盾，为后续的工程出图、数控加工提供准确的三维数模依据。
