塑料薄膜加工用真空成型设备结构设计

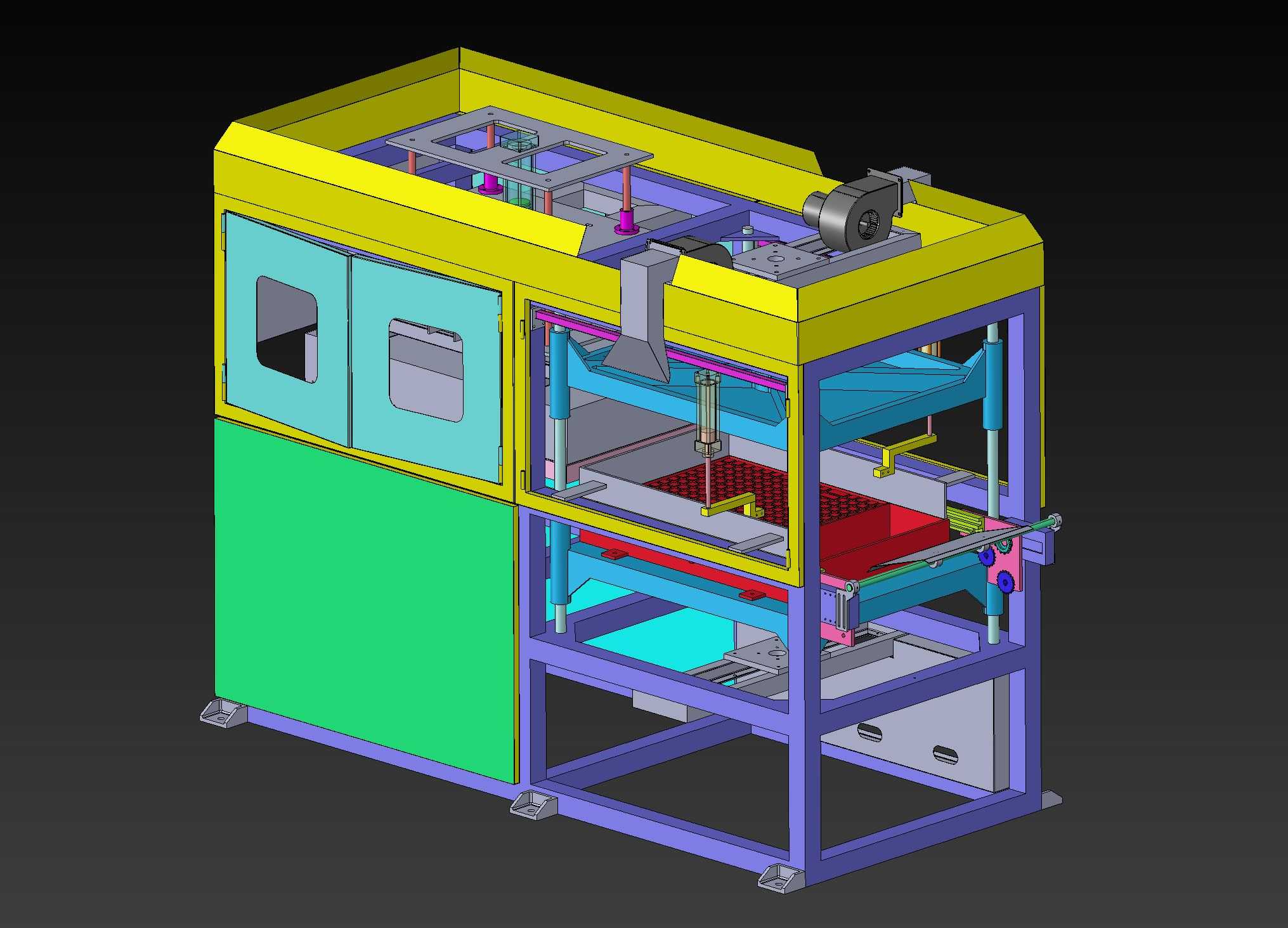

　　这款真空成型设备主要面向塑料包装制品加工场景，可适配吸塑包装、薄壁塑料托盘、食品包装衬垫等产品的批量成型作业，在一次性包装耗材、电子元器件内托、生鲜包装托盒的生产线上应用广泛。设备采用框架式方管焊接机架作为承载主体，底部配置可调式支撑脚杯，可适配车间地面的水平度调整需求，整体安装边界控制在长2.2米、宽1.2米、高1.8米范围内，预留了周边0.8米的操作维护空间，可直接对接现有薄膜放卷、裁切工位的生产线布局。从结构设计逻辑来看，设备分层布置功能模块：下部机架预留电气元件与真空发生装置的安装腔，左侧封闭柜体可集成真空泵、管路阀组与控制回路，避免加工过程中粉尘、废屑侵入核心元件；中部为核心成型工位，设置可升降的成型平台与真空吸附孔阵，

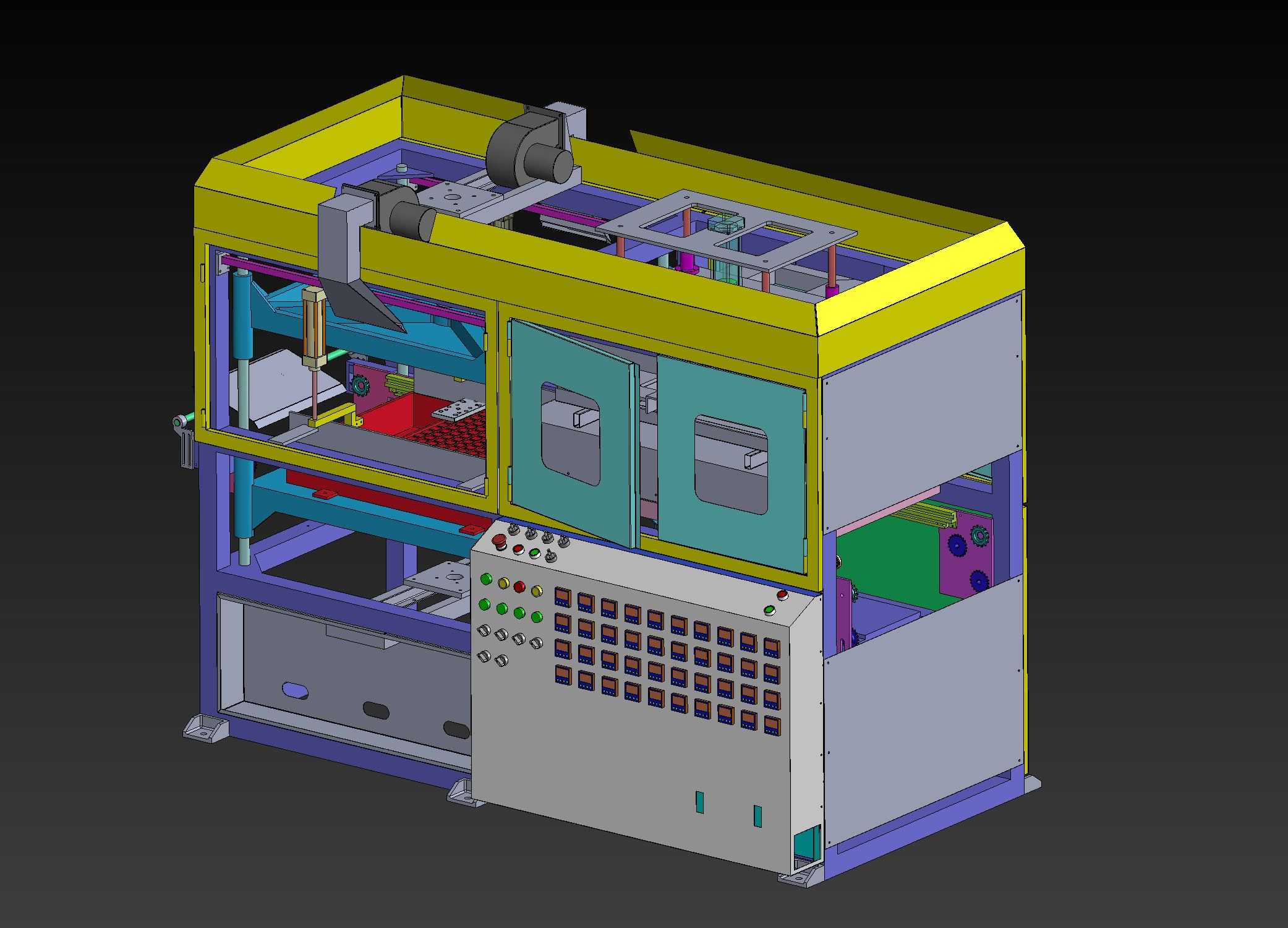

　　平台表面做硬质阳极氧化处理，减少薄膜拖拽过程中的表面划伤，同时配套可调节的压料框架，适配0.2mm到1mm厚度的PP、PET、PVC等常见热塑性薄膜材料；上部集成加热与模架升降机构，采用导柱导向结构保证合模过程的平行度，避免成型过程中出现厚薄不均的缺陷。设备的送料结构采用夹式牵引设计，可配合步进驱动实现薄膜的定长送进，工位间设置定位挡块保证每次送料的位置精度，减少成型过程中的料边损耗。操作侧设置带观察窗的防护门，既可以观察成型过程中的薄膜加热、吸附状态，也能避免高温区域误触带来的安全风险，防护门采用快拆式铰链连接，日常维护时可快速开启清理工位残留的废边料。真空管路沿机架立柱内侧布置，每路分支设置独立的节流阀，

　　可根据不同模具的吸附需求调整各区域真空度，适配不同结构复杂度的成型模具。整体结构设计充分考虑了批量生产的稳定性需求，各运动副均配置自润滑衬套，减少日常维护的润滑频次，机架焊接后做整体去应力处理，避免长期运行过程中出现结构变形影响成型精度。
