半自动真空成型塑料薄膜裁切设备结构

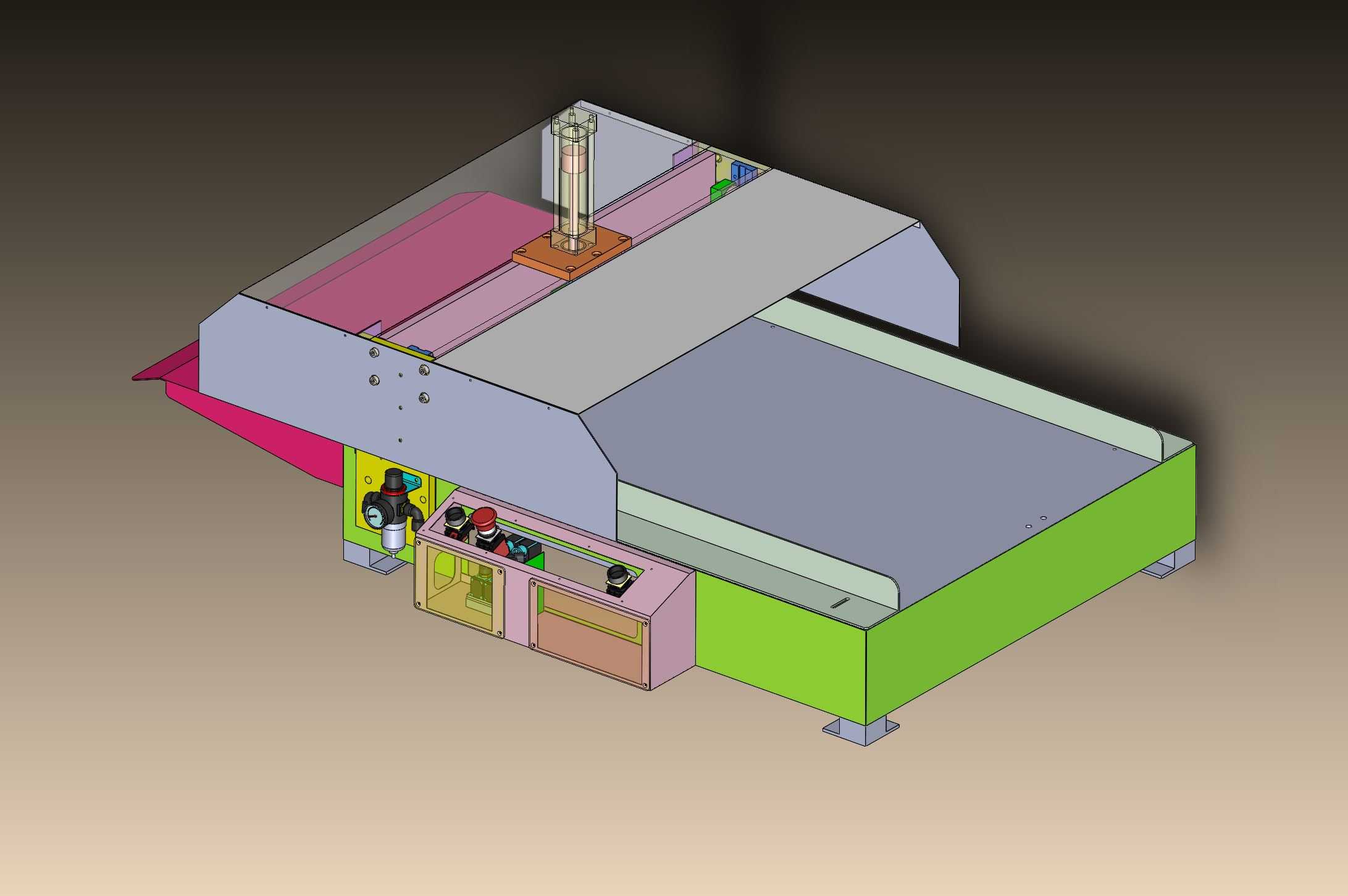

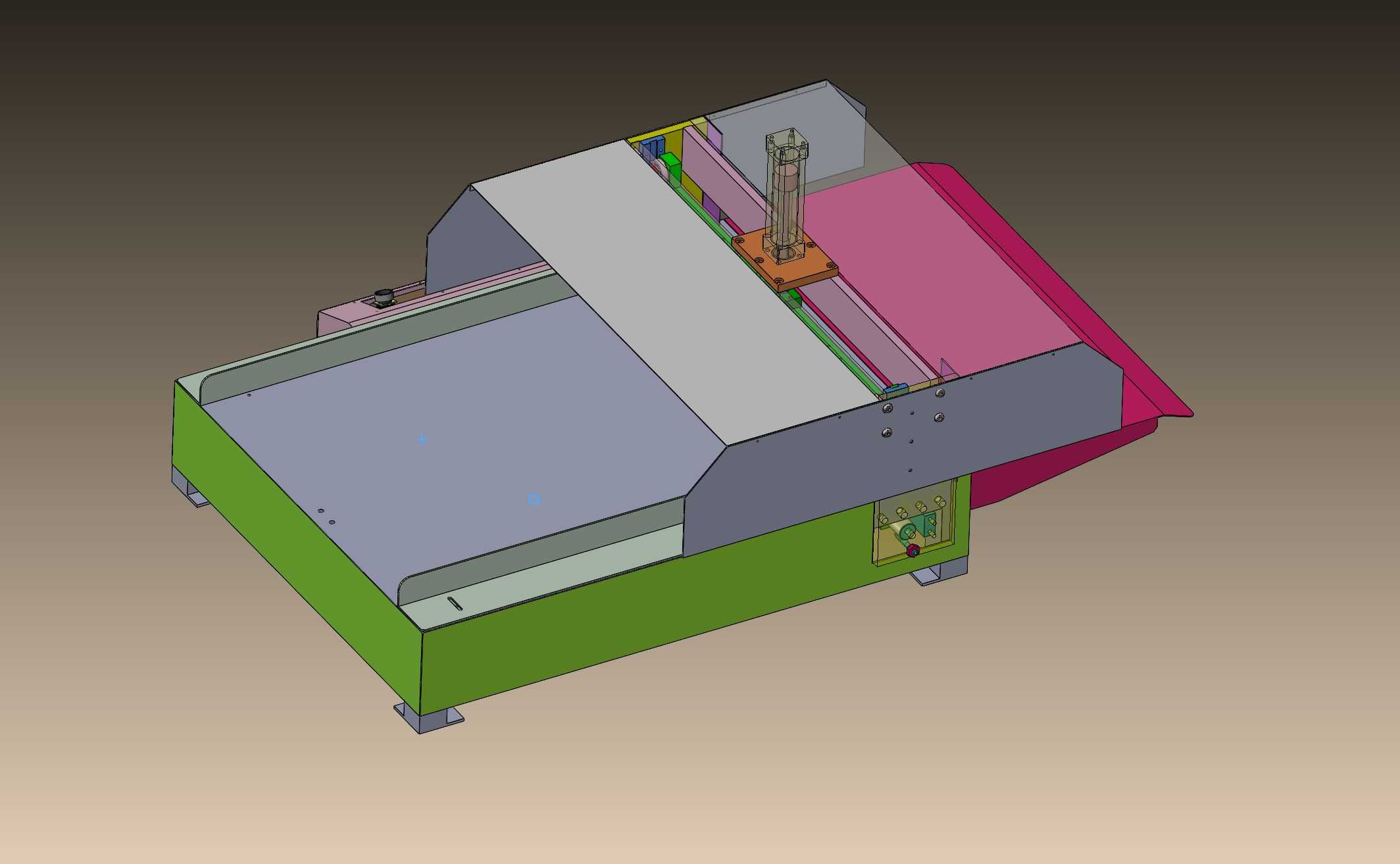

　　这款设备主要面向软质塑料薄膜的真空成型后裁切工序，常见于吸塑包装、薄型塑料托盒生产的车间产线中，衔接在真空成型工位之后，完成成型后片材的定尺裁切分离，替代传统人工划切的低效作业模式。从结构布局来看，设备采用卧式平台进料设计，进料端预留足够的片材搭接空间，可适配连续送料的真空成型产线对接需求，工作台面做了平整度强化处理，避免薄膜放置时出现褶皱偏移，保证裁切位置精度。设备的裁切执行单元采用龙门跨式布局，横跨在工作台上方，可沿横向导轨做往复移动，裁切刀组集成在移动滑台上，配合真空吸附固定结构，在裁切动作触发前先将待切区域的薄膜牢牢吸附在台面上，避免薄膜受力移位导致的切口毛边、尺寸偏差问题。出料端设置倾斜导料滑板，

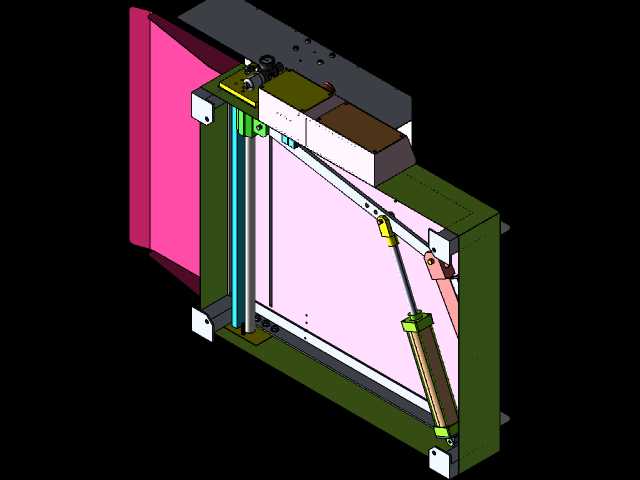

　　裁切完成的成型件可顺着滑板滑落到集料工位，减少人工取件的动线长度。设计过程中重点考量了不同厚度薄膜的适配性，裁切压力可根据片材厚度做对应调整，从0.1mm的薄型包装膜到1mm的厚型吸塑片都能适配，设备的安装边界预留了足够的维护空间，侧面设置的检修舱门可直接打开接触到内部传动与气路组件，日常维护时不需要拆解整体外罩，降低运维的时间成本。设备的机架采用方管焊接框架结构，外部覆盖钣金护罩，既可以防护内部传动结构避免杂物卷入，也能降低车间粉尘对导轨、传动部件的磨损，护罩的配色做了分区设计，操作区域的护罩采用辨识度较高的色彩，方便操作人员快速识别作业边界。真空系统的集成布局在设备侧下方的舱体内，管路排布沿机架内侧走线，

　　避免外露管路被物料剐蹭破损，气路接口采用快插式设计，后期更换维护管路时不需要复杂的拆装操作。在实际生产场景中，这款设备可单独作为离线裁切工位使用，也可通过调整进料台高度直接对接在线真空成型产线，不需要额外做复杂的结构改造，适配中小批量多品种的塑料包装件生产需求，相比全自动裁切线投入成本更低，同时比人工作业的裁切一致性更高，可有效减少裁切不良导致的原料损耗。设备的操作控件集中布置在侧方操作位，操作人员站在设备侧面即可完成参数调整、启停操作，不需要频繁走动，作业动线更短，长时间作业的疲劳度更低。
