独立式云母片裁切加工设备结构设计

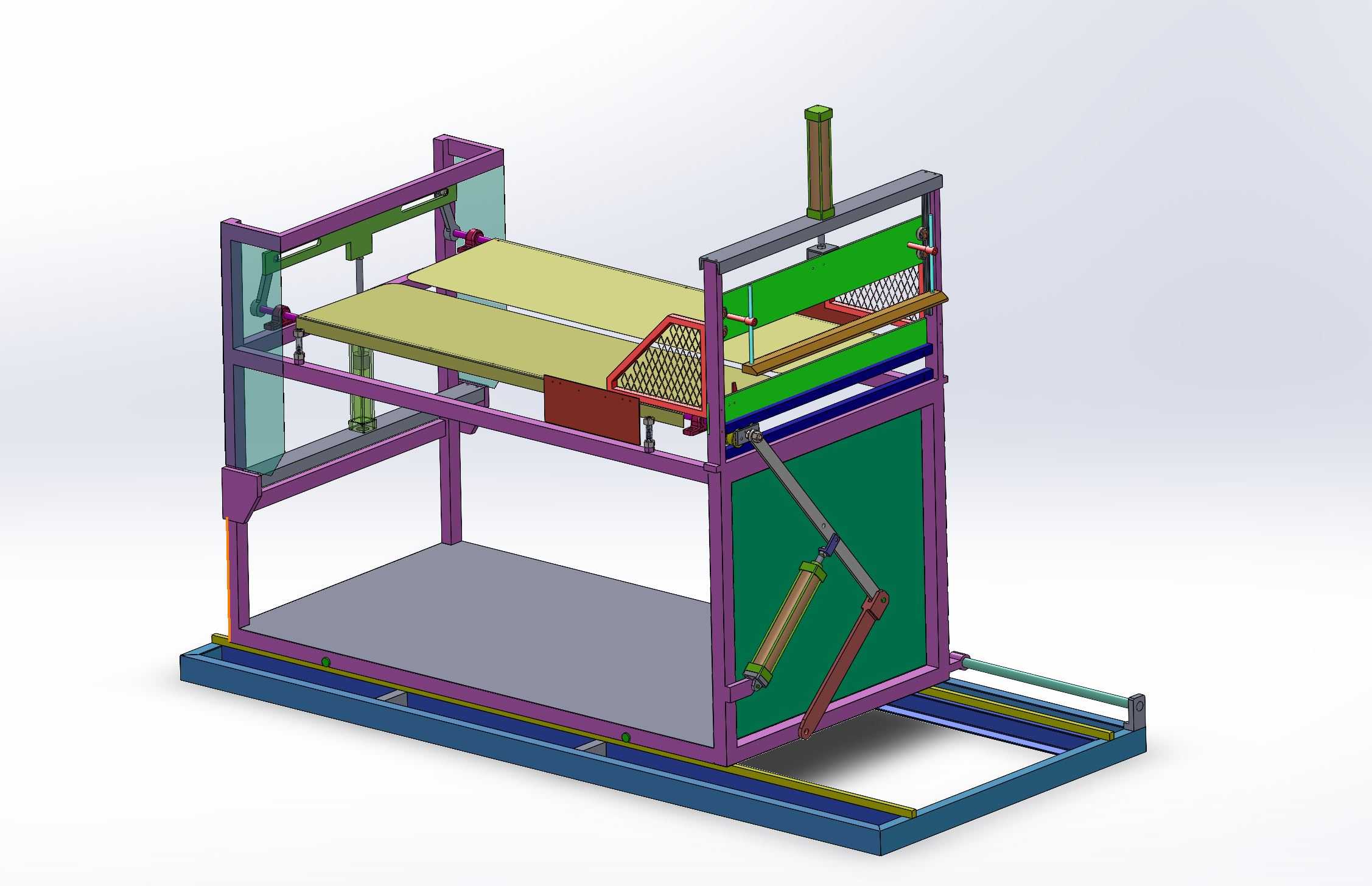

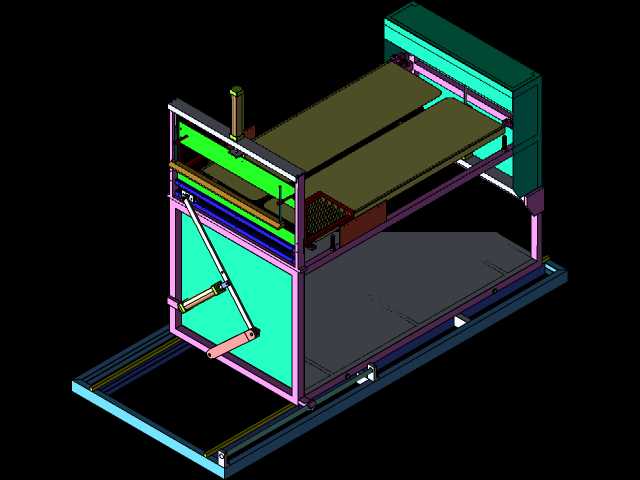

　　在云母绝缘制品生产车间的成型工序后端，这类独立式裁切设备承担着成型后云母板材的定长切断工序，直接对接上游云母成型机的出料端，无需额外搭建跨设备的刚性连接机架，可根据车间产线布局灵活调整安装位置，适配不同产能规模的云母制品生产线。设备整体采用框架式方管焊接机架作为承载基础，底部设置可调式支撑脚与滑移导轨组合结构，既可以在安装时调整设备水平度保证裁切精度，也能沿出料方向小范围滑移，匹配上游成型机的出料高度与位置偏差，降低产线对接的安装调试难度。

　　从功能实现逻辑来看，设备的裁切执行机构采用气动驱动的切刀组件，配合带定位挡板的承料平台，可完成不同规格云母板材的定长裁切，承料平台表面铺设有低摩擦系数的耐磨衬板，避免云母板材输送过程中出现表面划伤，影响绝缘件的外观与耐压性能。机架两侧设置有透明防护挡板与安全防护网，在不影响操作人员观察裁切状态的前提下，隔离裁切作业区域，防止裁切过程中产生的云母碎屑飞溅，同时避免操作人员肢体误入裁切行程范围引发安全事故。

　　设计过程中，重点考虑了云母材质硬脆、易分层碎裂的加工特性，切刀的切入角度、下压行程速度都做了针对性匹配，切刀采用斜口渐进式切入设计，降低裁切瞬间的冲击力，减少云母板材切口处的崩边、分层缺陷，提升裁切后工件的成品率。设备的气动管路沿机架型材内腔排布，既避免管路外露被生产过程中掉落的碎屑磕碰损坏，也让设备整体外观更整洁，减少日常清洁维护的死角。

　　安装边界方面，设备整体占地长度约2.2米，宽度约1.1米，高度约1.8米，预留的上游对接空间可适配出料高度在0.7米至0.9米区间的主流云母成型设备，设备后侧预留有气动接口与控制信号接线端口，对接时仅需完成气源连接与产线联动信号接线，即可实现与上游成型机的同步运行，当成型机送出的云母板材到达设定长度时，裁切机构自动完成单次裁切动作，裁切后的成品沿承料平台末端滑落至收料工位，无需人工额外推送。机架底部的导轨行程为0.3米，可在产线维护时将设备沿导轨滑出，留出足够的维护操作空间，方便对上游成型机的出料组件或本设备的裁切组件进行检修更换。
