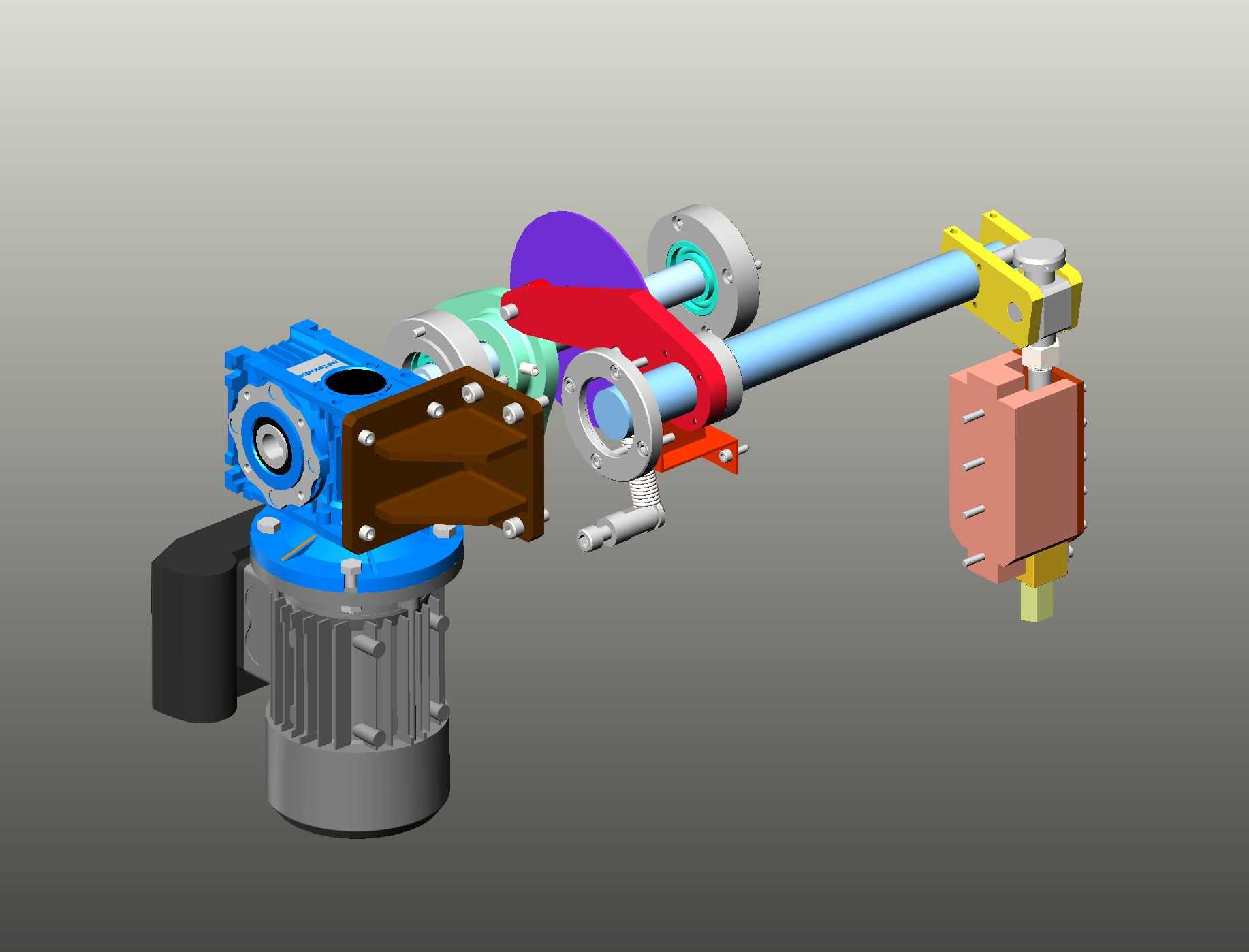

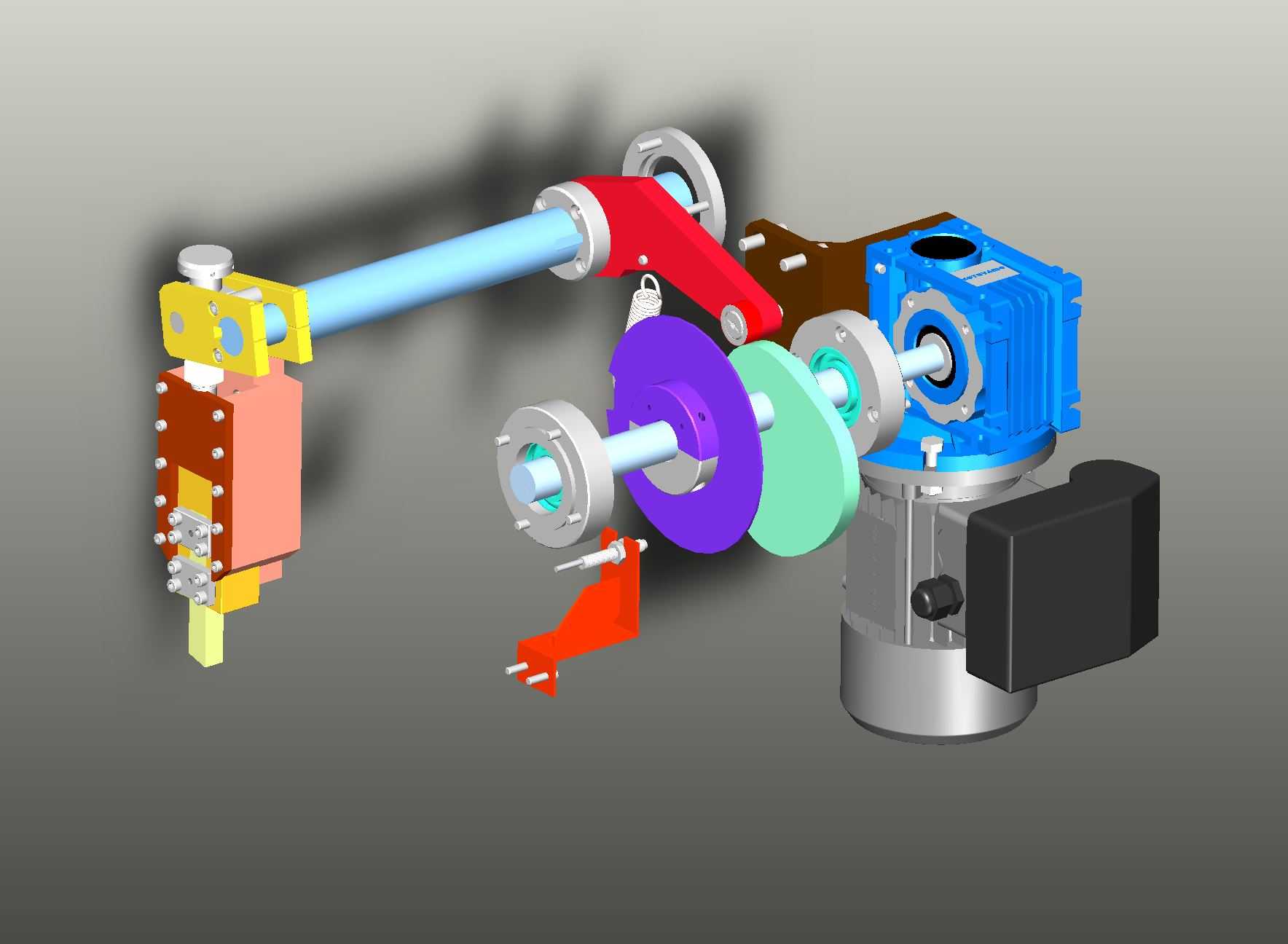

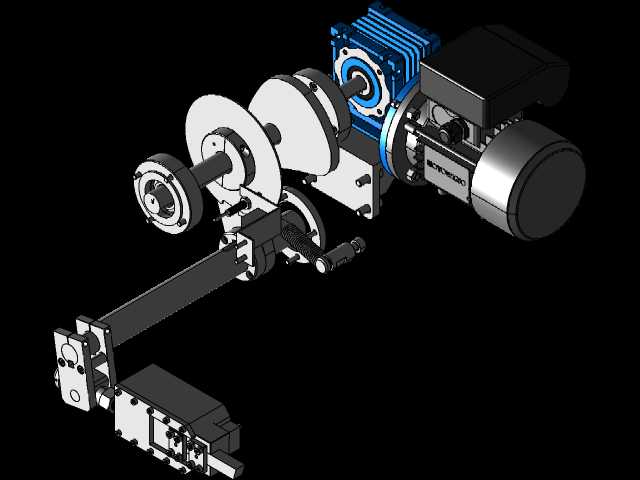

这套凸轮驱动的切刀执行组件,是弹簧卷取生产线上完成定长裁切工序的核心执行单元,直接对接卷制成型工位的出料端,负责在弹簧卷绕至设定圈数后,快速完成线材的切断动作,保障卷制弹簧的长度一致性与端面平整度。整套机构的动力输入端采用蜗轮蜗杆减速单元直连驱动电机,无需额外增设中间传动链,大幅压缩了机构的轴向安装空间,减速单元输出端直接与凸轮轴固连,将电机的连续旋转运动转化为从动件的规律往复动作,凸轮轮廓曲线按照裁切动作的时序要求设计,空行程阶段从动件保持静止,保障卷绕工序稳定进行,裁切行程段从动件快速推进,带动末端切刀完成冲切,回程段依靠复位弹簧带动刀架快速回位,避免干涉后续线材的送进路径。刀架部分采用导向杆配合直线轴承做滑动支撑,
长距离的导向跨度可以抵消裁切瞬间的侧向冲击力,避免刀头出现偏摆导致的切口毛刺、崩刀问题,末端刀座设计为快拆式压板结构,更换不同规格切刀时无需拆解整个导向组件,仅需松开压板螺栓即可完成刀具更换,适配不同线径弹簧的裁切需求。传动长轴的两端采用带座轴承做回转支撑,轴承座与安装基板之间设置调整垫片,可在装配阶段微调轴系的同轴度,消除长轴传动带来的回转抖动问题,凸轮与从动件的接触位置设计有可拆卸的耐磨衬板,长期运行产生磨损后仅需更换衬板即可恢复配合精度,无需更换整个从动摆臂,降低设备运维成本。安装层面,整套组件的固定基准集中在减速单元侧的安装法兰与长轴中部的两个支撑座上,安装法兰预留的螺栓孔按照通用伺服减速电机的安装孔位设计,
可直接适配多数常规规格的工业减速电机,中部支撑座的腰型安装孔允许沿轴向调整固定位置,适配不同工位间距的弹簧卷取设备布局,末端刀架的伸出长度可通过调整摆臂与刀架的连接螺栓位置做微调,满足不同裁切行程的工艺要求。整个机构的动作时序完全由凸轮轮廓保证,无需额外增设传感器或电控程序做动作触发,运行可靠性高,适合弹簧生产车间多尘、连续高负荷的作业环境,裁切动作的重复定位精度可控制在0.1mm以内,能稳定支撑卷簧生产线每分钟数十次的裁切作业需求。
