一吨级曲柄式手动压力机结构设计

　　这款手动压力机额定压装容量为一吨，采用曲柄滑块作为核心传动结构，整体采用立式C型开式机身布局，在小型加工、维修、小批量生产场景中有着极高的适配性。日常生产里，这类设备常被布置在装配工位、维修班组、五金加工小作坊的作业台面上，不需要外接气源、电源，仅靠操作人员转动手轮即可完成压装作业，对于小尺寸零件的铆接、薄金属片的冲裁、轴承与轴套的压入、小型塑件的冲切工序都能稳定胜任，尤其适合没有配套动力源的野外维修、临时加工场景使用。

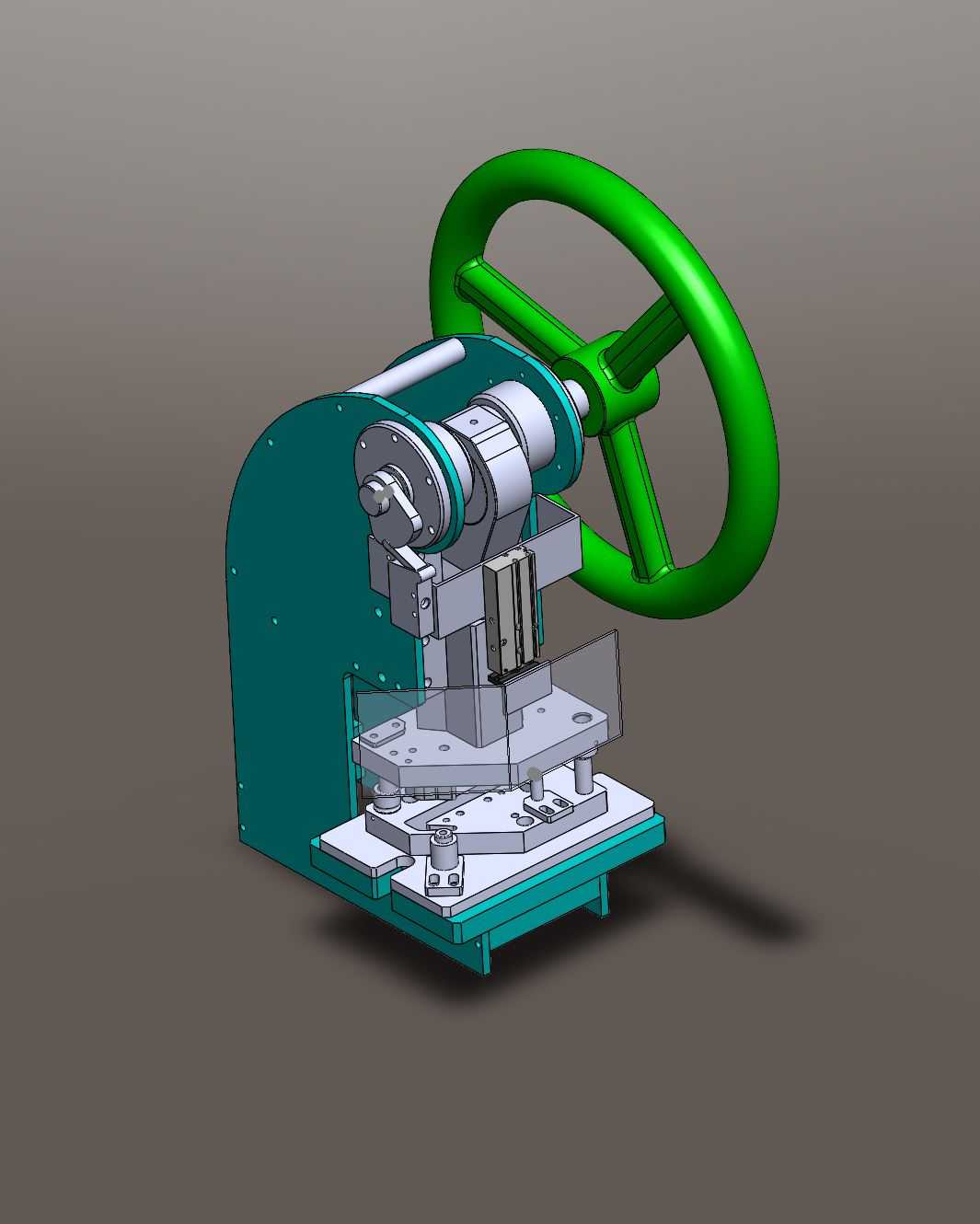

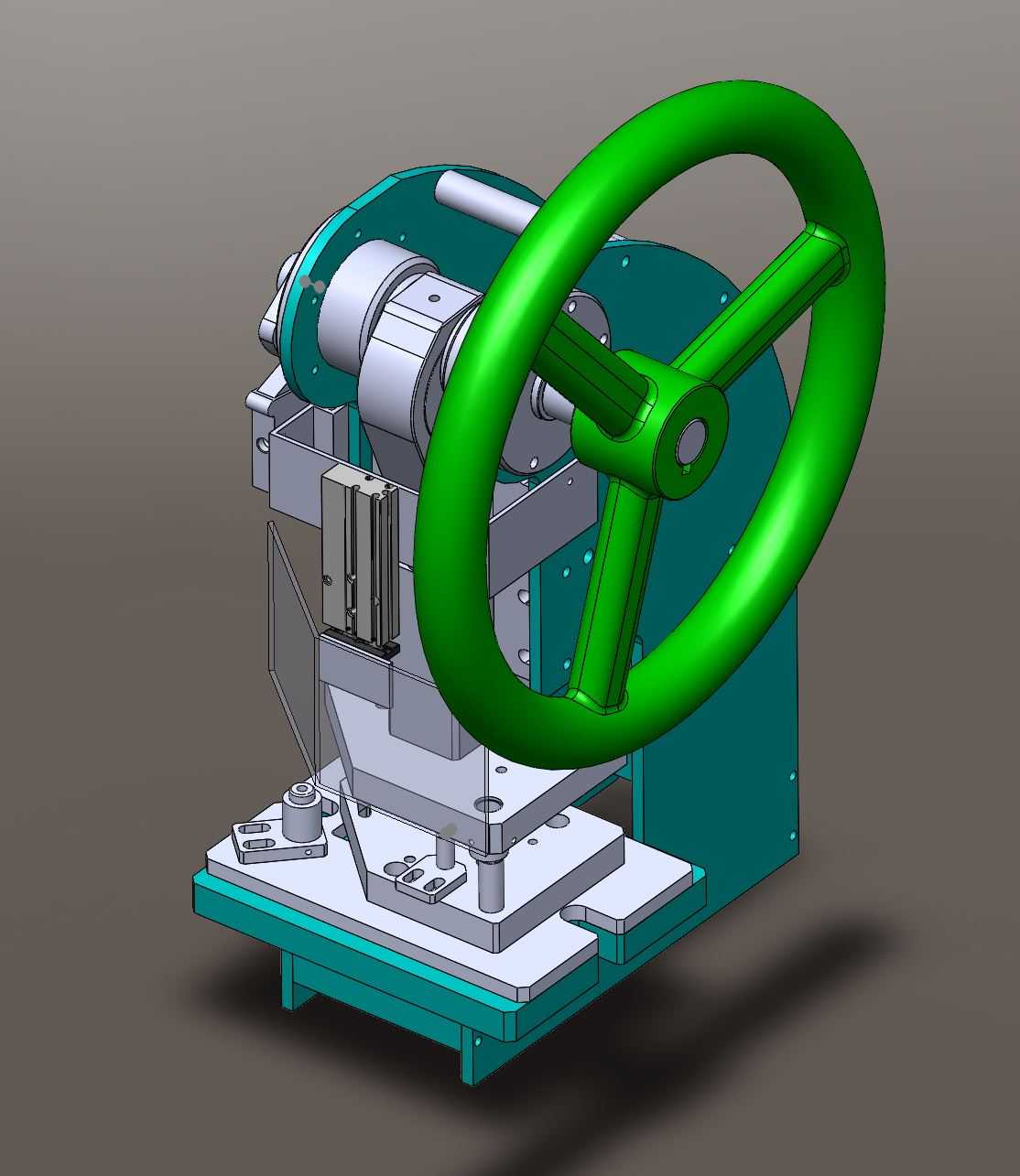

　　从结构设计逻辑来看，设备的传动路径经过了明确的受力优化：大直径绿色手轮直接连接曲柄轴输入端，通过齿轮副减速增扭后，将手轮的旋转运动转化为滑块的上下直线往复运动，手轮的轮缘直径经过匹配计算，操作人员仅需施加常规握力即可在滑块输出端达到一吨的额定压力，不需要额外加长力臂。机身采用厚钢板折弯焊接后整体加工成型，C型开口的喉深经过尺寸校核，能够容纳常规小型工件的送进与定位，工作台面预留了T型槽与定位孔位，可根据加工需求快速更换定制夹具、冲头、下模，适配不同的加工工序。

　　安装边界方面，设备底部预留了四个螺栓固定孔，可直接通过螺栓锁紧在标准工作台或者定制机架上，不需要额外做混凝土基础固定，整体占地面积不足0.3平方米，作业时的操作高度符合人体工程学设计，操作人员站立状态下转动手轮、放置工件都不需要刻意弯腰或者抬臂。滑块部分加装了透明防护挡板，能够避免压装过程中碎屑飞溅伤人，同时不影响操作人员观察压合位置的对位情况。曲柄的偏心距经过匹配设计，滑块行程能够满足常规小型零件的压装、冲切行程需求，导轨面采用了耐磨镶条结构，长期使用出现磨损后可通过调整镶条间隙恢复滑块的运动精度，不需要整体更换机身部件。

　　不同于大型电动压力机的复杂结构，这款手动压力机的所有传动部件都采用外露易维护的布局，日常仅需定期在齿轮啮合面、曲柄轴衬套、滑块导轨处加注润滑脂即可长期稳定运行，没有复杂的电气、液压元件，故障率极低，对于小批量多品种的零散加工场景，其使用成本与维护成本远低于动力驱动的压力设备，同时压装速度可由操作人员完全手动控制，对于压装行程、压入深度需要精细控制的精密小件装配工序，能够实现比电动设备更精准的操作把控，避免压力过大压损工件。
