AMADA转塔冲床六角冲孔组件结构

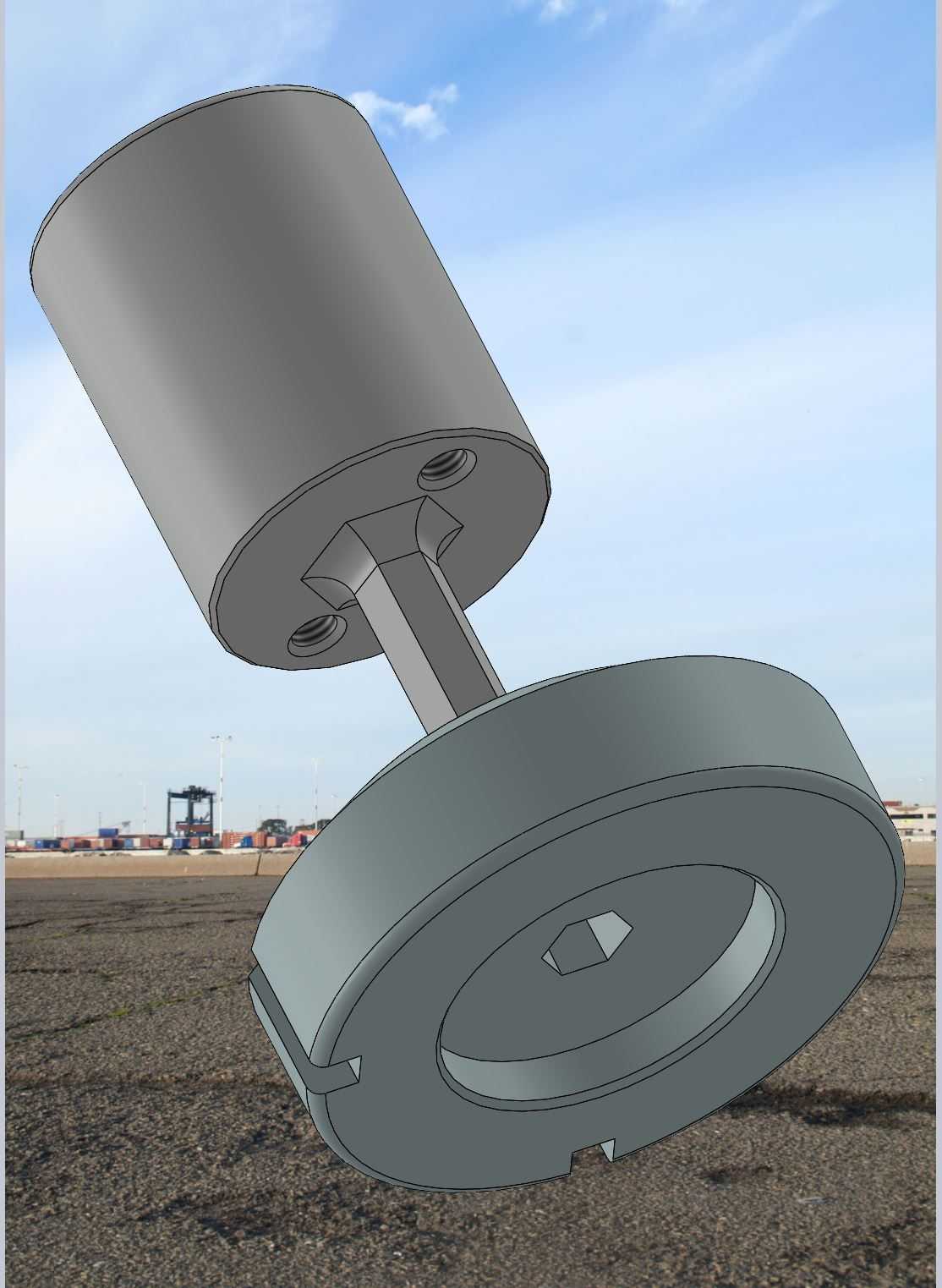

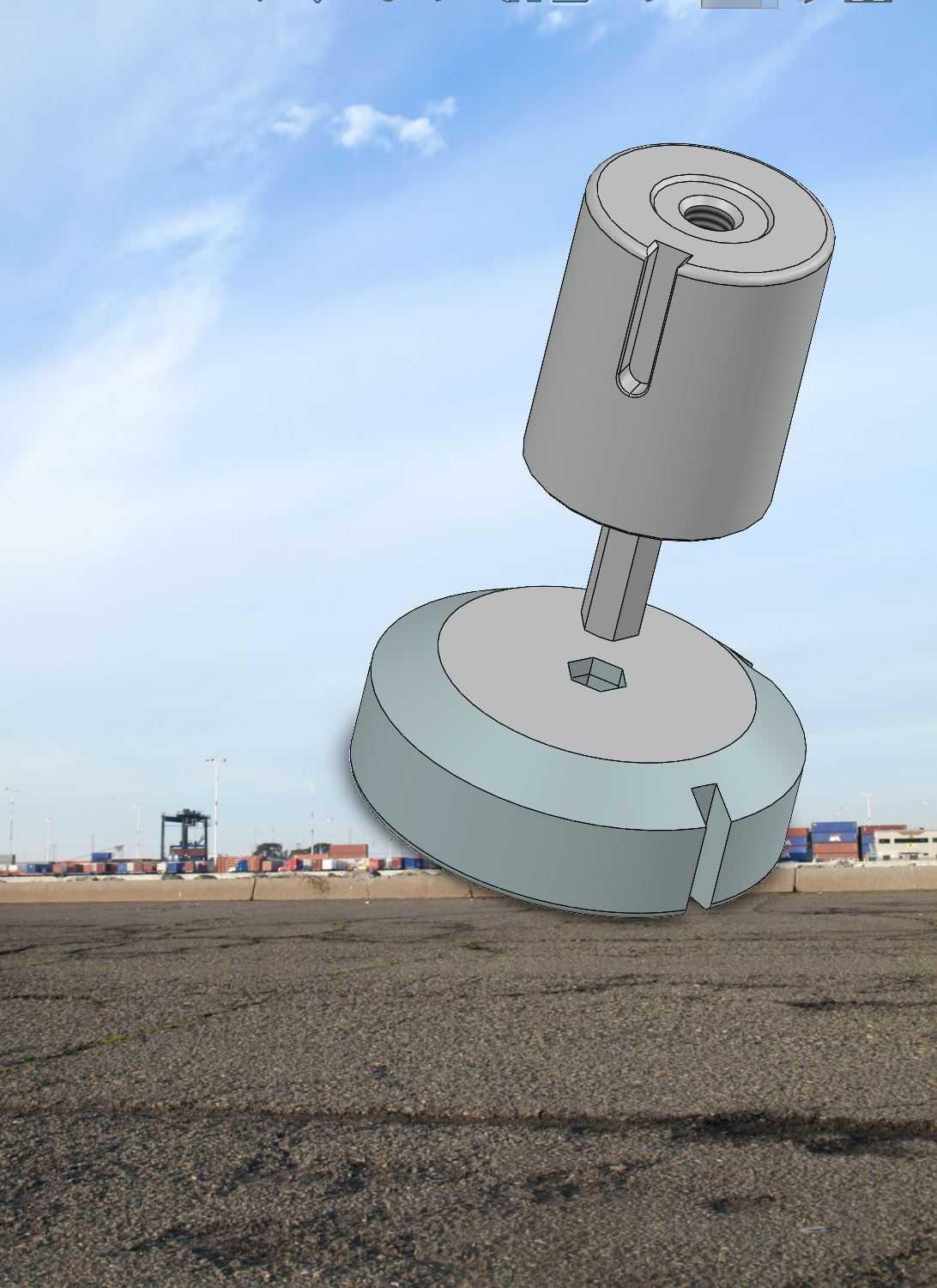

　　这套组件是转塔冲床完成六角孔冲压作业的核心执行部件，主要适配AMADA系列转塔冲床的工位安装需求，在钣金加工、电气柜制造、五金冲压件生产场景中应用广泛，负责在薄钢板、铝板、覆铝锌板等常规钣金板材上冲裁出标准内六角孔位，满足板材拼接、紧固件装配的孔位加工需求。组件整体分为上下两个配合单元，上部为冲头安装导向段，下部为凹模承托单元，冲头工作端采用正六角柱形结构，与凹模上的内六角型腔尺寸严格匹配，冲裁间隙根据常用加工板材厚度控制在合理区间，避免冲裁过程中出现毛刺过大、孔位变形、断面塌角超差的问题。上部冲头的圆柱导向段与转塔工位的导向套采用间隙配合，配合公差控制在H7/g6区间，保证冲头上下往复运动过程中无径向窜动，

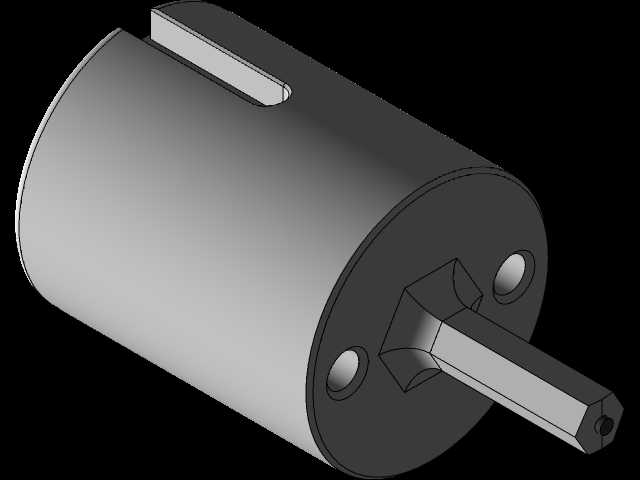

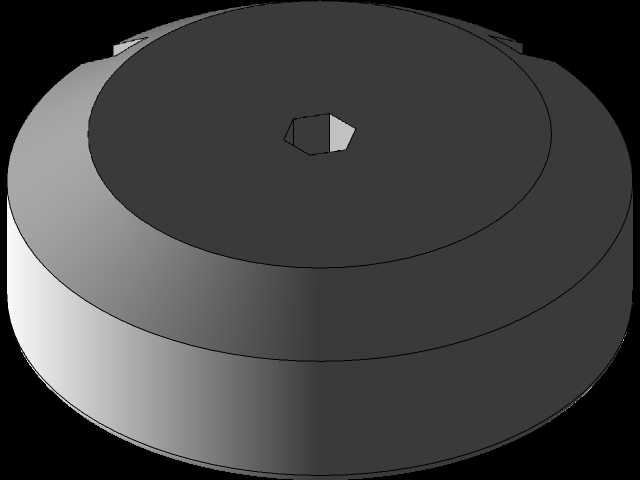

　　冲头与凹模的同轴度误差控制在0.02mm以内，避免冲裁时出现啃模、崩刃的情况，延长冲头和凹模的使用寿命。上部冲头顶端设置有同轴定位沉孔，用于和冲床的打击头定位连接，侧面开有轴向定位槽，与工位上的定位销配合，防止冲头在往复冲压过程中发生周向转动，保证六角冲头的角向位置与凹模完全对齐，避免冲裁出的六角孔出现角位错位、边部不规整的问题。下部凹模采用圆盘式安装结构，外径尺寸与转塔下工位的安装窝座完全匹配，安装后凹模上平面与转塔工作台面保持齐平，不会对板材的移动送料造成干涉，凹模的六角型腔下方设置有落料斜孔，冲裁落下的六角废料可以顺着斜孔直接落入废料收集通道，不会堆积在型腔内造成堵料、孔位压伤的问题。设计过程中充分考虑了快换需求，

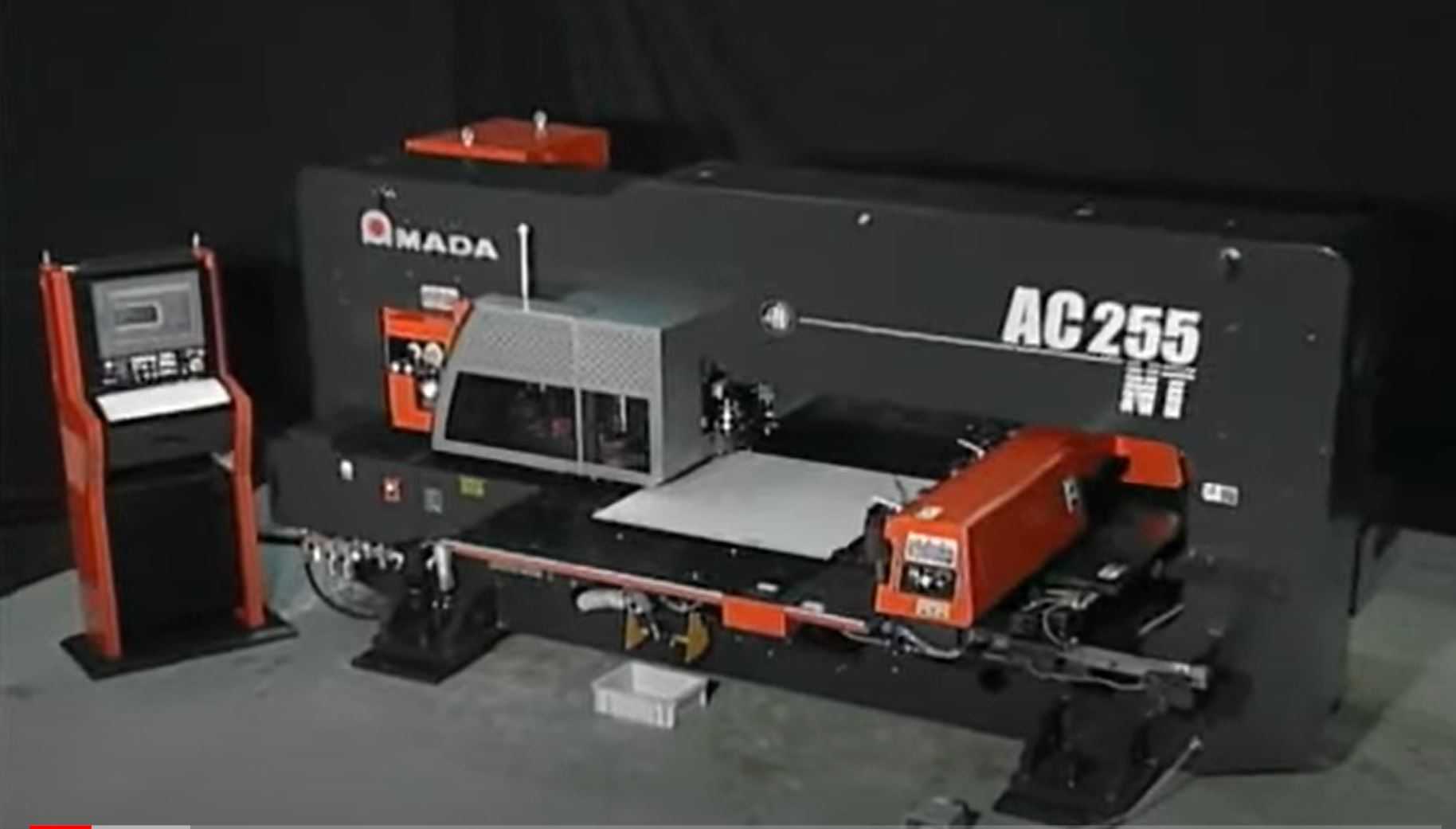

　　冲头与上部导向段、凹模与下部安装座均采用可拆分结构，当冲头刃口出现磨损、崩缺时，无需拆卸整个组件，仅需更换工作端冲头即可快速恢复作业，降低备件更换成本与停机维护时间。组件的整体安装高度完全适配对应吨位转塔冲床的闭合行程参数，无需额外调整冲床的闭合高度即可直接安装使用，冲头的工作行程预留了足够的安全余量，既保证能够完全冲穿不同厚度的常规板材，也不会出现冲程过大撞坏凹模的情况。在实际冲压作业中，板材通过夹钳夹持送料到指定工位后，冲床滑块带动上部冲头下行，冲头六角工作端穿过板材进入凹模型腔，完成六角孔的冲裁分离，随后滑块回程带动冲头上行回到初始位置，板材即可继续移动到下一个加工位，整个动作循环与转塔冲床的送料、打击节奏完全匹配，能够满足连续高速冲压的生产节拍要求。
