立式螺旋给料输送设备结构设计

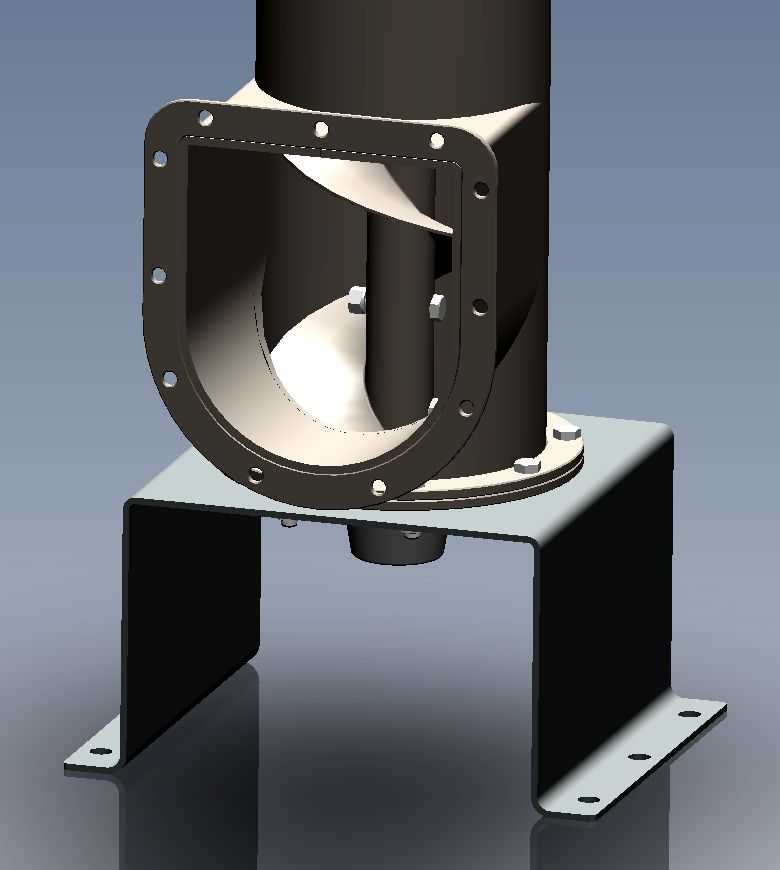

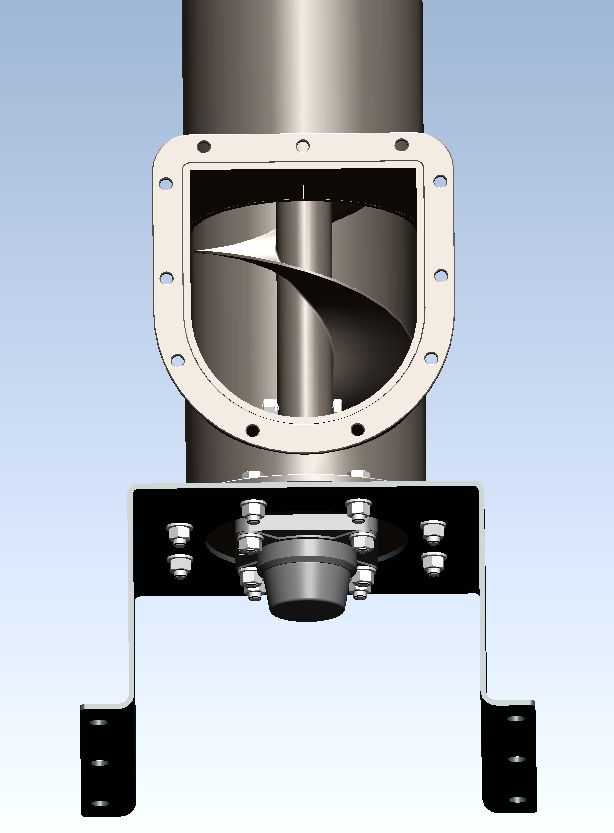

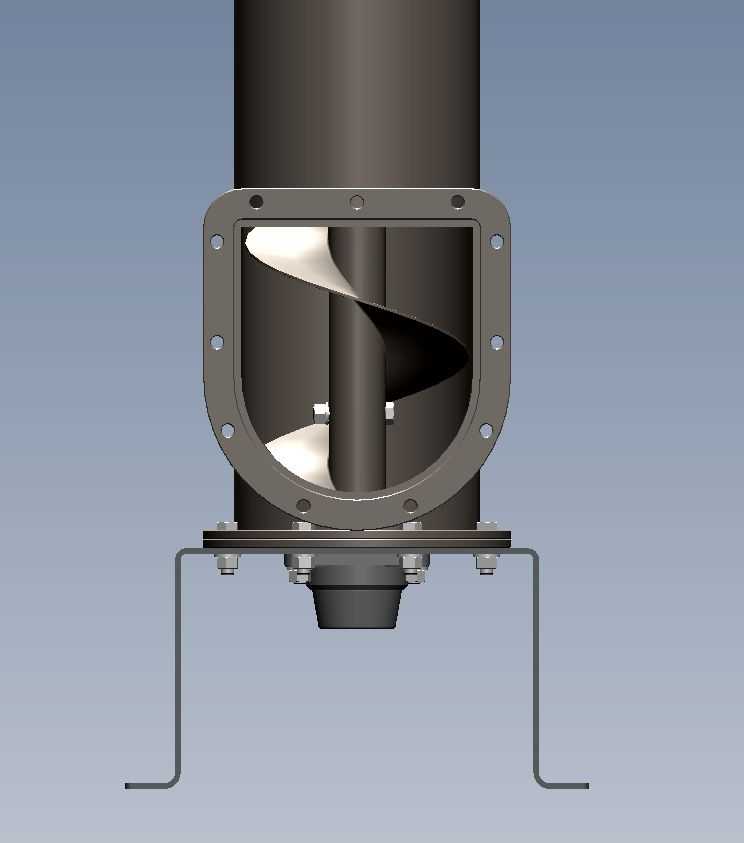

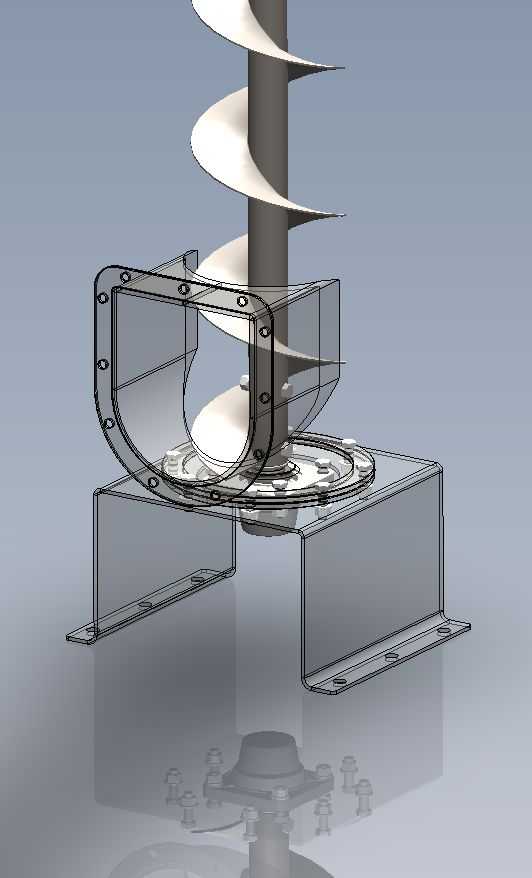

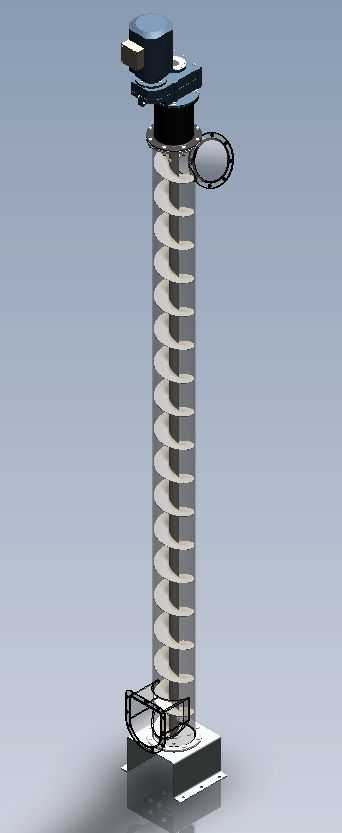

　　这款立式螺旋输送结构，主要面向粉体、小颗粒散料的短距离垂直提升与定量给料场景，常见于粮食加工、建材配料、化工粉体输送、食品原料转运等生产环节，可衔接上下工序的料仓、计量设备或加工主机，完成散状物料的密闭式输送，避免输送过程中物料撒漏、粉尘外溢的问题。从结构设计来看，该设备采用立式筒体搭配内置螺旋叶片的核心结构，进料口设置在筒体侧下方的法兰端，采用带螺栓孔的方形法兰结构，可直接与上游料斗、出料溜管实现法兰对接，法兰面预留的均匀分布螺栓孔，能保证连接后的密封性能，减少粉体泄漏风险。设备底部采用折弯成型的安装支架，支架底部的安装脚板开有长圆形安装孔，可适配现场安装基面的孔位偏差，降低安装时的对位难度，支架的折弯结构经过受力校核，

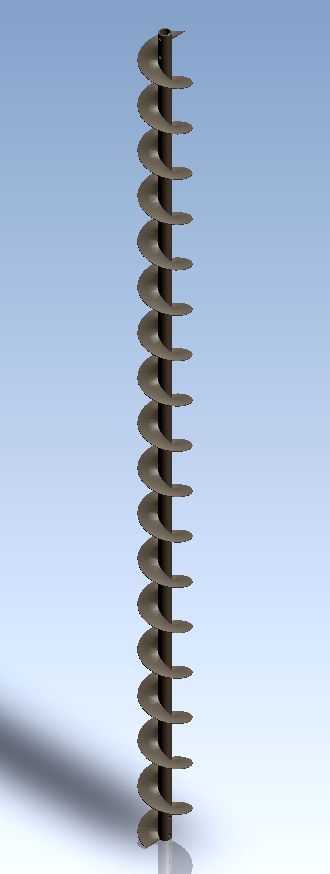

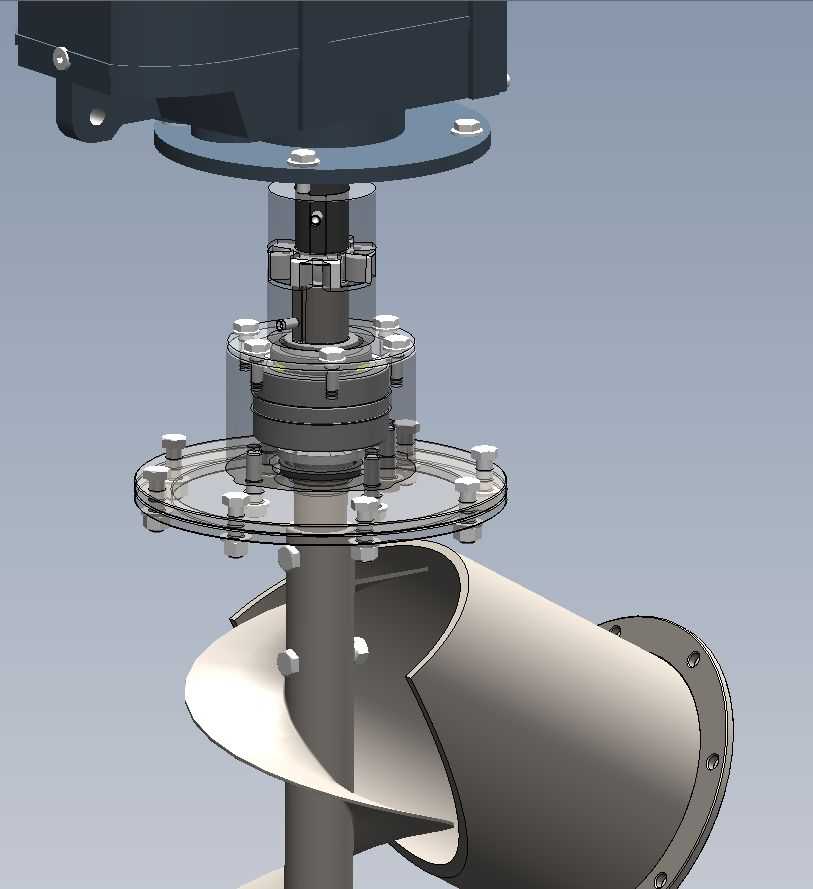

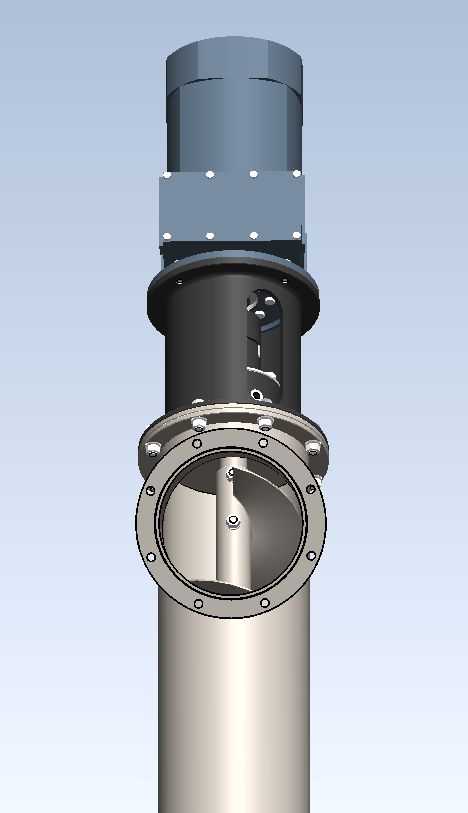

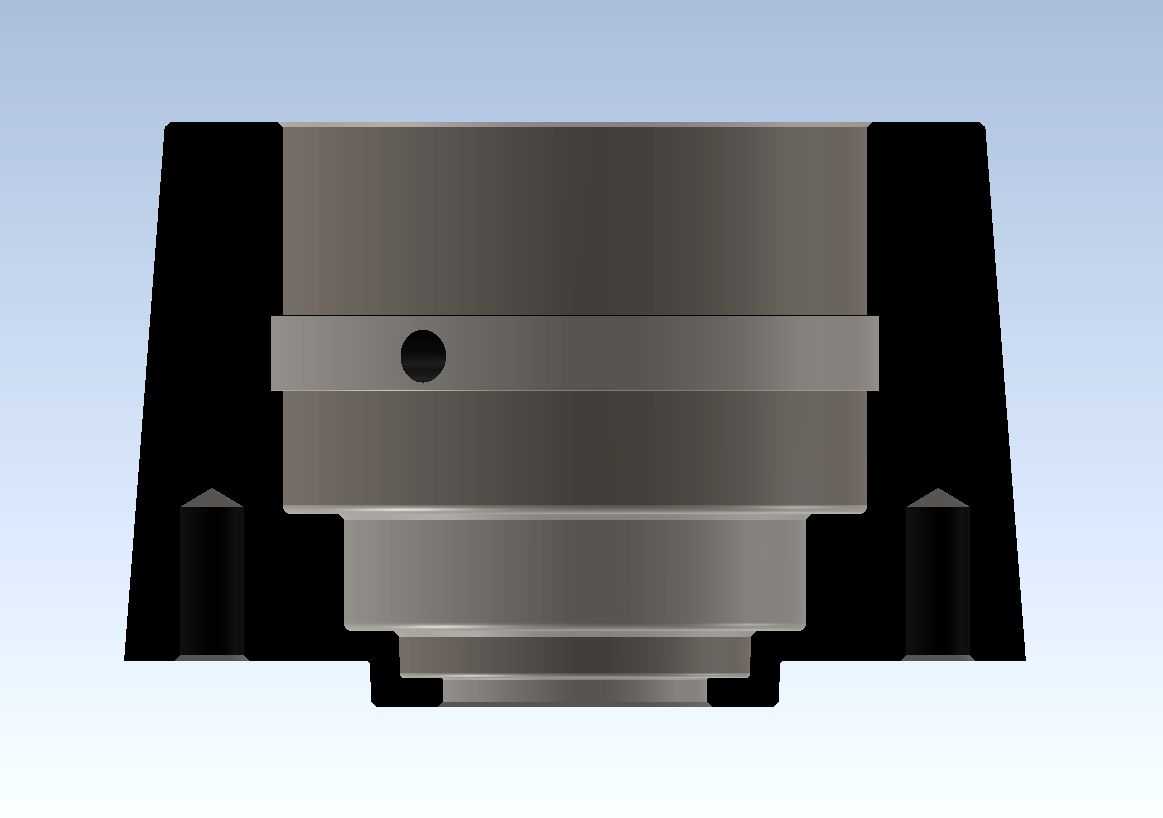

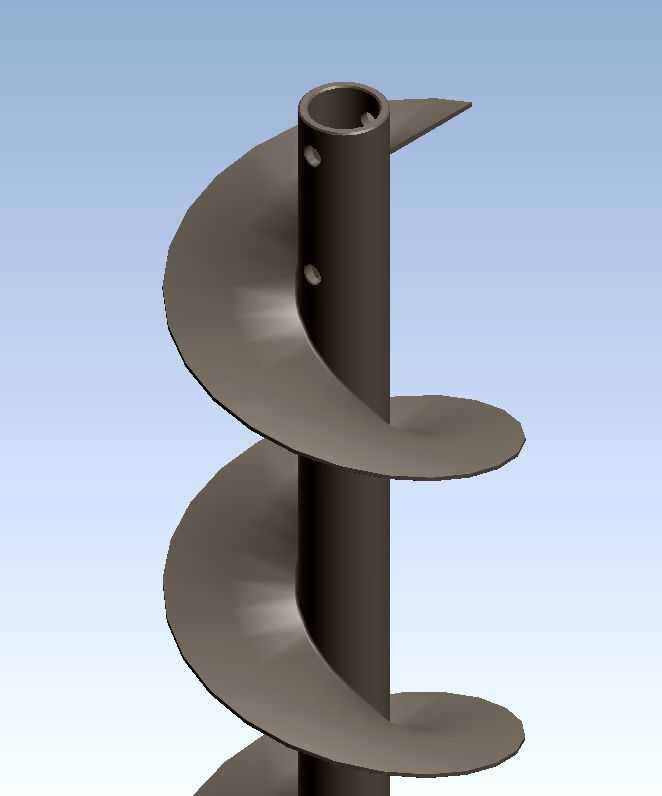

　　可承载筒体、螺旋轴及输送物料的总重量，保证设备运行时的稳定性，避免出现共振晃动的问题。螺旋叶片采用等螺距设计，针对流动性一般的粉体物料，叶片边缘与筒体内壁预留了合理的装配间隙，既不会因为间隙过大造成物料残留，也不会因为间隙过小导致叶片与筒体刮擦，运行时螺旋轴旋转带动叶片将物料从底部进料口沿筒体向上推送，最终从顶部出料口排出，可实现连续均匀的给料作业。设计过程中重点考虑了设备的安装边界，整体立式布局占地面积小，适合车间内空间局促的垂直输送场景，进料口的朝向可根据现场管路布局调整安装角度，支架的安装高度预留了底部接料或安装卸料装置的空间，无需额外加高机架即可适配常规的上下游设备衔接高度。筒体上下端采用法兰连接结构，方便后期拆解维护，

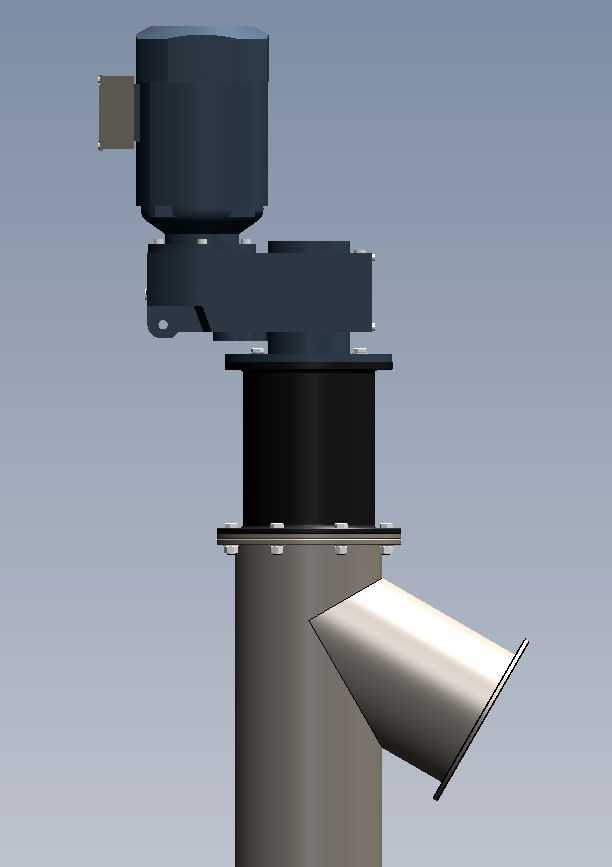

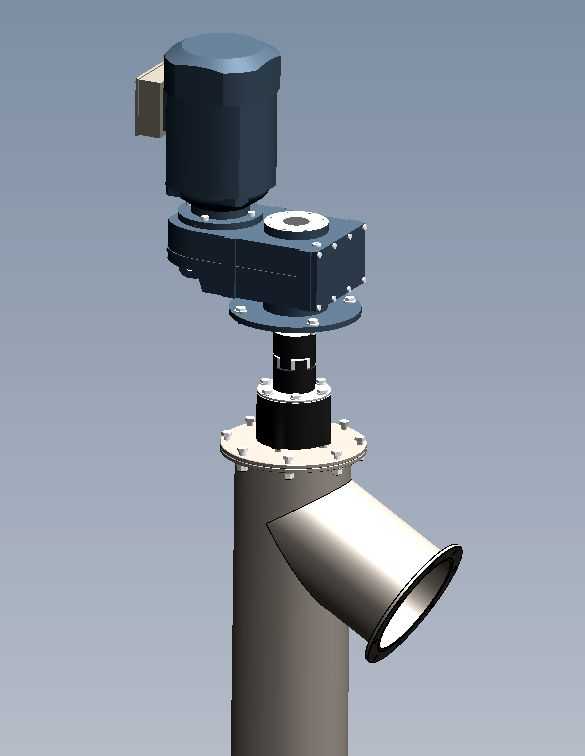

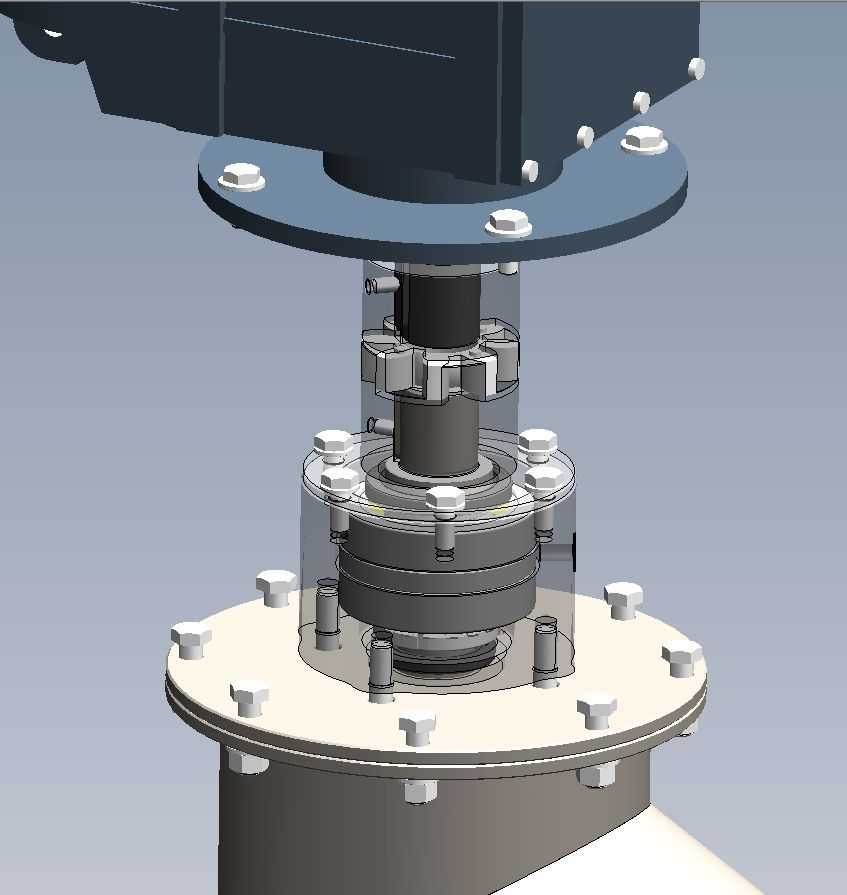

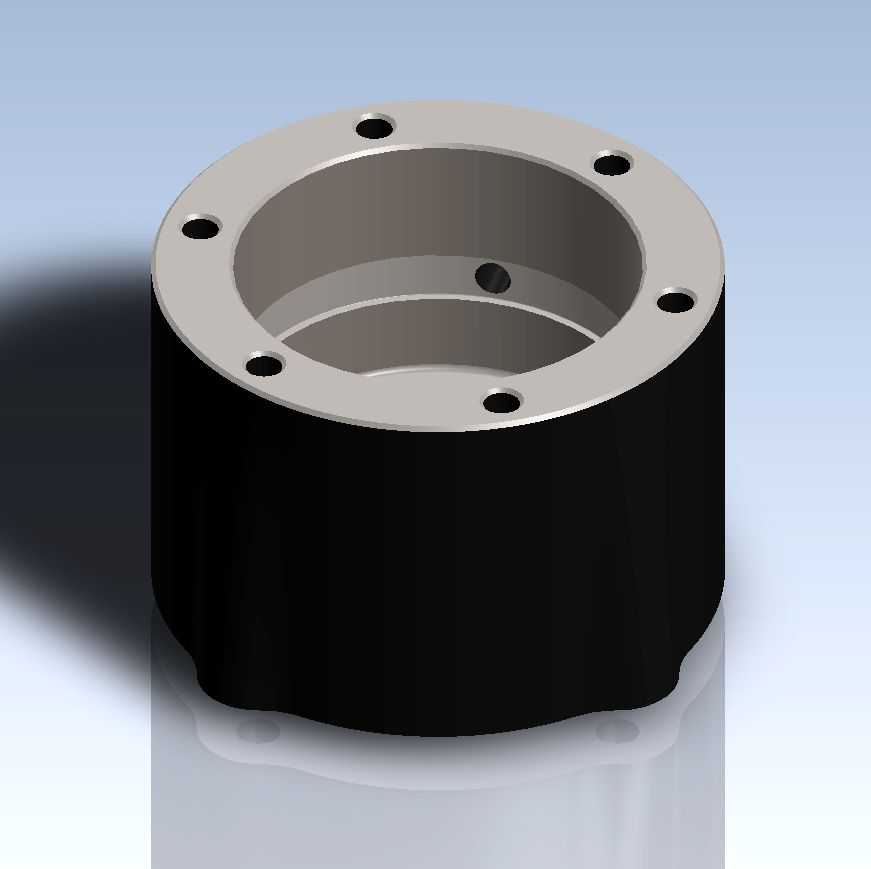

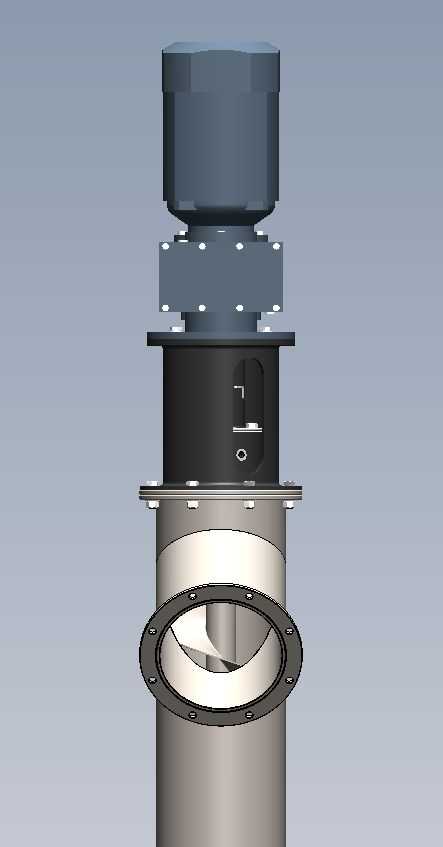

　　清理内部残留物料或是更换磨损的螺旋叶片，连接法兰处的密封槽可加装密封垫片，满足有防尘、防潮要求的物料输送需求。设备的传动端预留了标准的轴连接接口，可匹配不同功率的减速电机，根据输送物料的容重、输送高度调整驱动参数，适配不同产能的生产线需求。在结构细节上，进料口的导流结构做了圆弧过渡处理，可引导物料顺畅进入螺旋叶片的推送区间，避免物料在进料口处堆积架桥，保证进料的连续性，支架的焊接位置做了应力释放处理，避免长期承重出现焊接变形，影响设备的安装精度。
