小型有刷直流电动机爆炸结构三维数模

　　这款小型有刷直流电动机的三维结构数模，完整还原了常规低压直流驱动电机的全部装配层级，拆解后可清晰看到各零部件的配合关系与装配逻辑，能直接用于小型驱动机构的选型匹配、结构干涉校验以及教学演示场景。从实际应用场景来看，这类小功率直流电机广泛适配消费电子驱动模块、小型玩具动力单元、车载小功率执行机构、家用小电器动力端等对安装空间要求严苛、驱动电压偏低的场合，相比同功率交流电机，它的调速范围更宽，启停响应速度更快，控制电路搭建门槛更低。

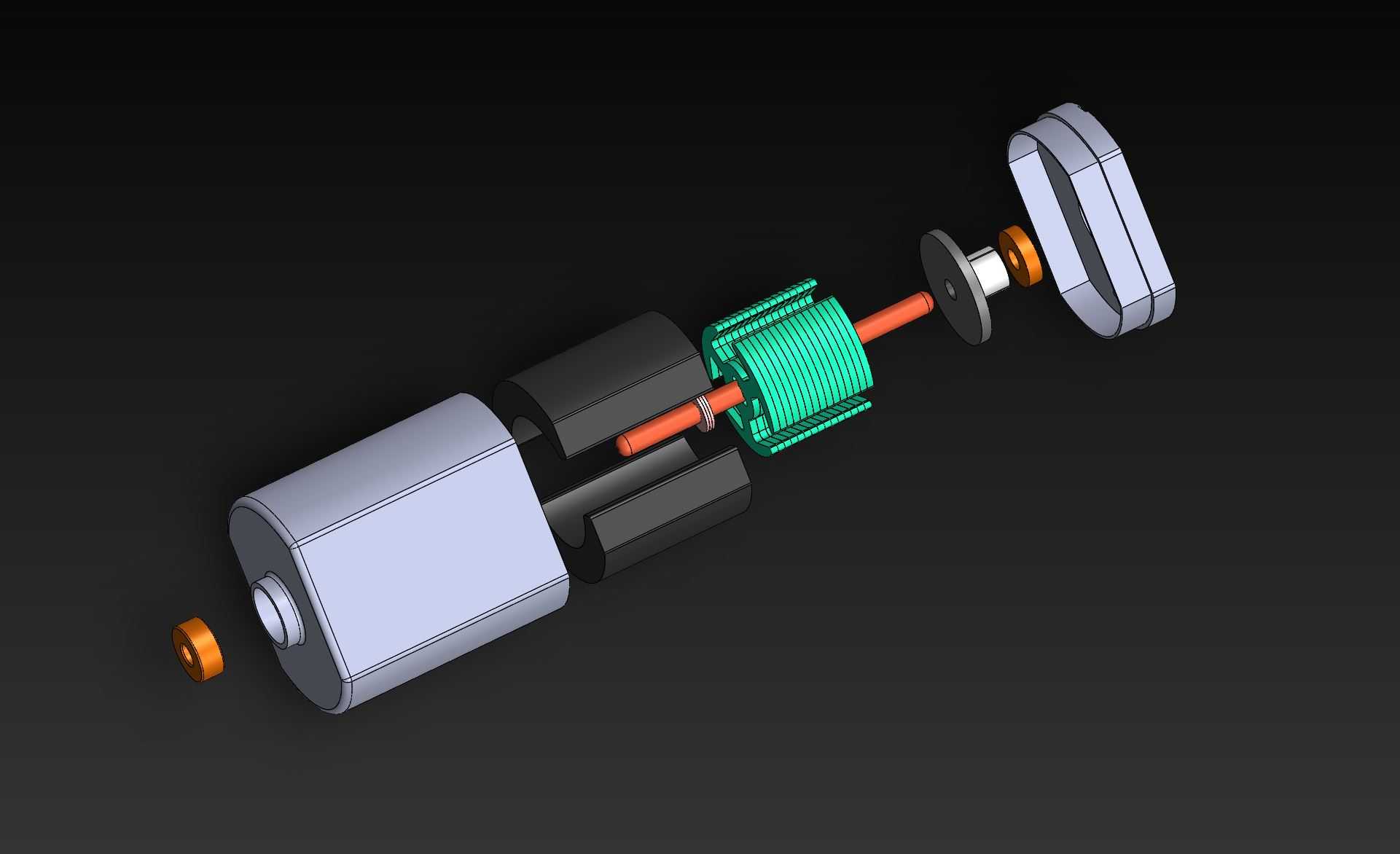

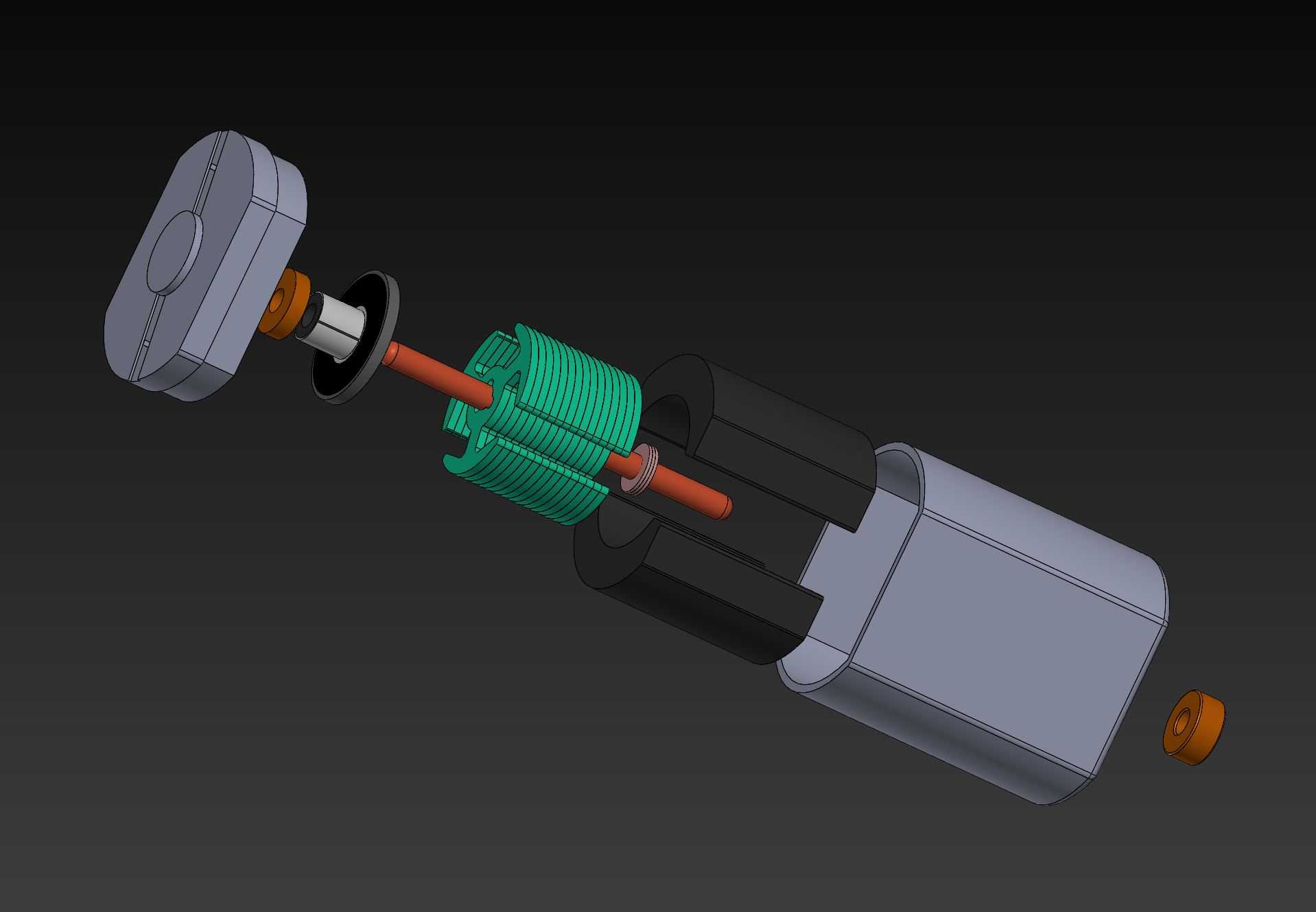

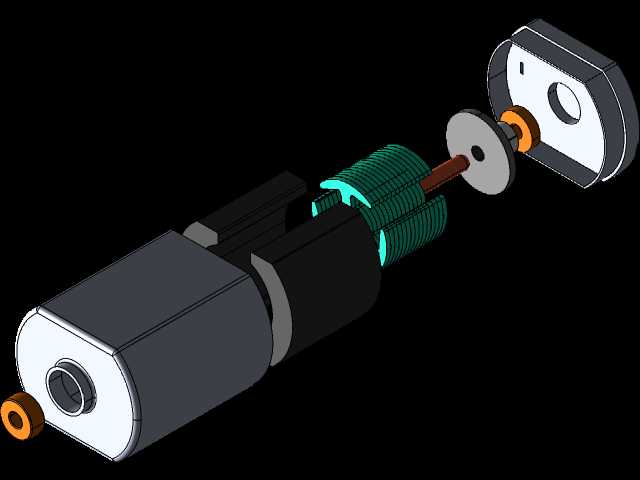

　　从结构设计思路来看，数模完整呈现了有刷直流电机的经典布局：冲片叠压而成的电枢铁芯上绕制多组电枢绕组，绕组端部与换向器片可靠压接，转轴贯穿转子组件中心，两端通过含油轴承与机壳、端盖形成转动配合，轴承位的轴肩尺寸严格控制轴向窜动量，避免转子运转时与定子磁瓦发生剐蹭。定子部分采用两块弧形永磁瓦贴合在机壳内壁，磁瓦的弧度与转子外圆保持均匀气隙，气隙尺寸控制在0.2-0.35mm区间，既保证磁通量的有效传递，又预留足够的转子动平衡调整余量，避免加工误差导致的运转卡滞。机壳采用拉伸成型的薄壁钢壳，尾部预留端盖扣接位，端盖上集成电刷架结构，电刷通过弹簧压力与换向器表面保持稳定接触，实现运转过程中的电流换向。

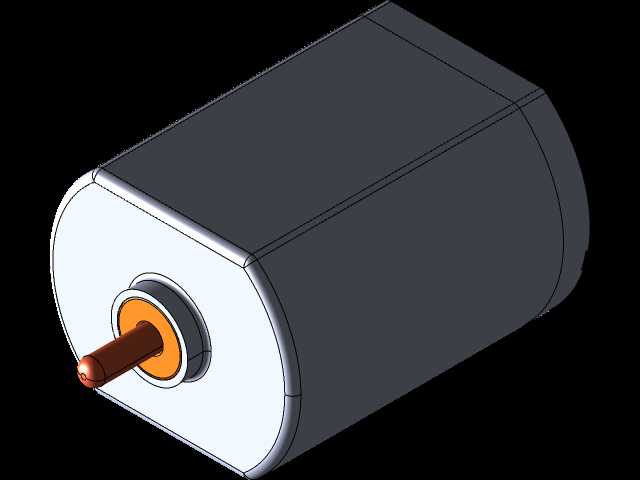

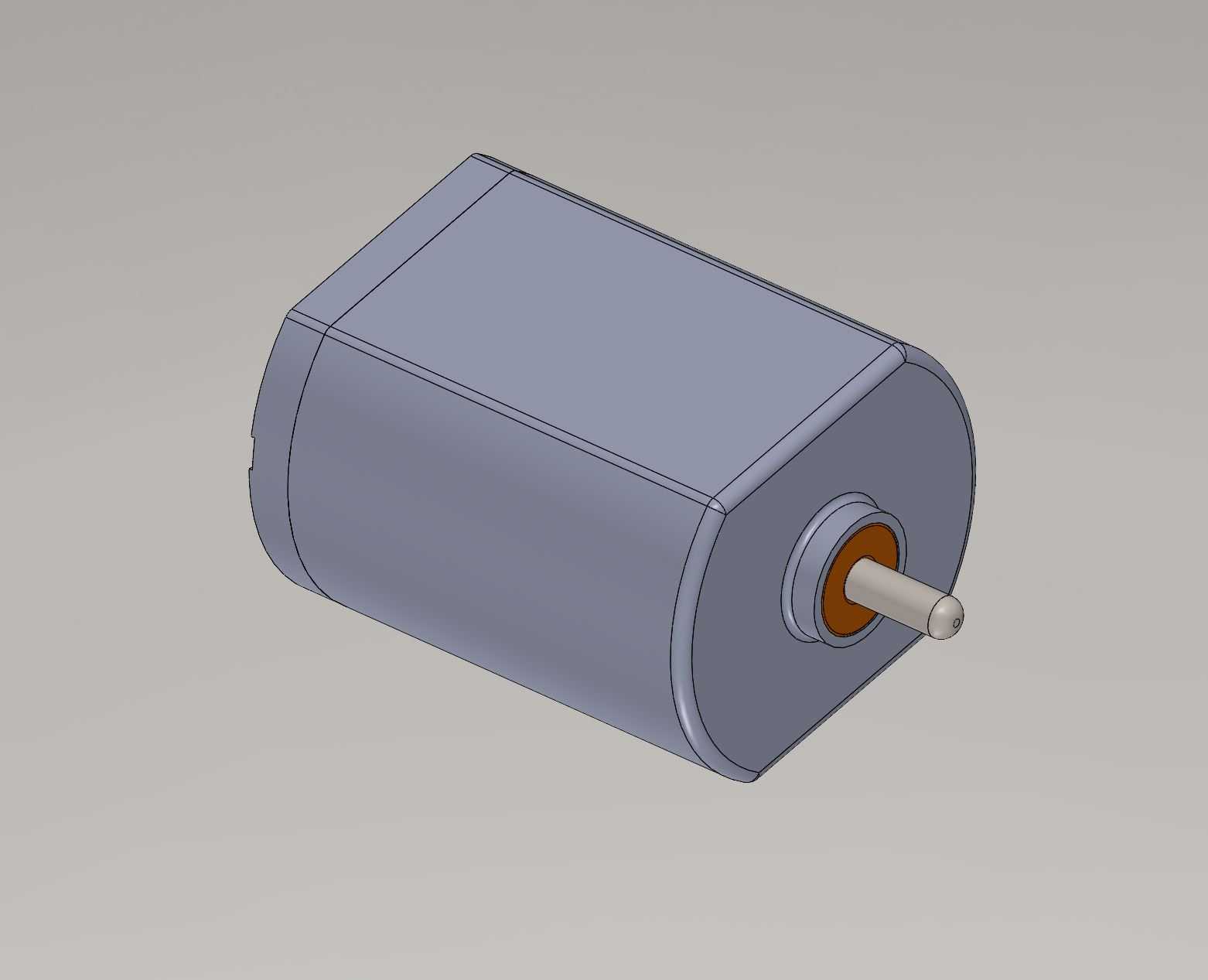

　　从安装边界来看，这款电机的机壳为标准圆柱外形，输出轴端的偏心振动块是专门为振动类应用设计的结构，去掉振动块后可作为常规旋转动力输出使用，轴伸长度、机壳外径、安装止口尺寸都符合小型直流电机的通用安装规范，可直接替换同尺寸规格的市售量产电机，不需要额外修改配套安装结构。数模中所有零部件的配合公差都按照量产工艺要求设定，比如机壳与端盖的扣接量、轴承与轴承室的过盈量、换向器与转轴的压装力对应的配合尺寸，都符合小功率电机的量产工艺标准，既可以用于新入行的结构工程师理解直流电机的内部构造，也能直接导入装配体中完成动力端的匹配设计，校验电机与周边结构件的间隙是否满足安全距离要求，避免设计阶段出现装配干涉问题。
