手摇式小型物料挤出成型设备结构设计

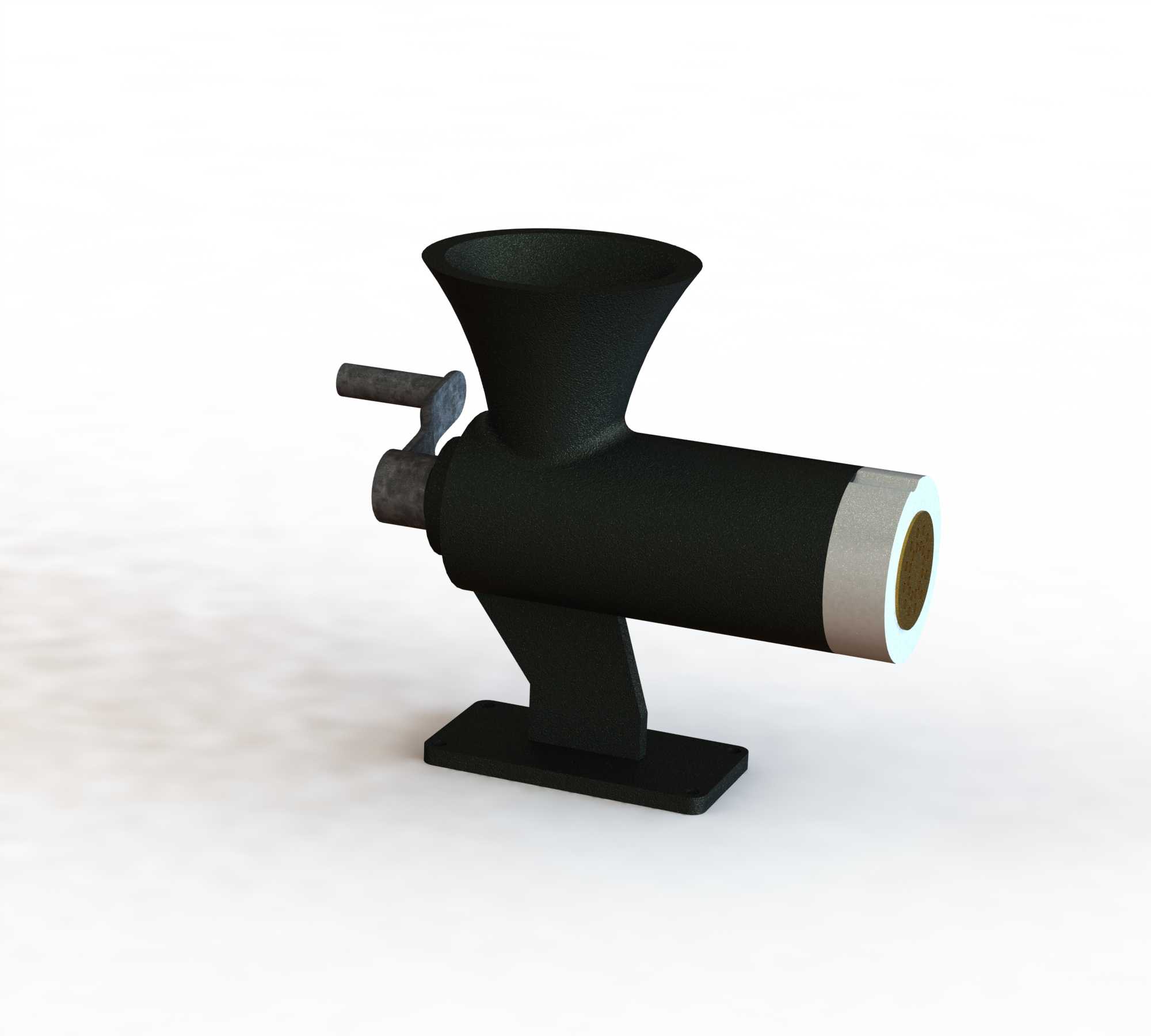

　　这款手动挤出设备主要面向小批量物料挤出成型场景，常见于实验室配方调试、小型作坊手工生产、教学实训演示等不需要连续大产能的工况，相比动力驱动的挤出设备，它无需外接电源或气源，整体结构紧凑，可直接放置在常规工作台面上使用，对安装场地没有特殊要求。设备整体采用卧式布局，上方设置敞口式锥形喂料斗，大口径的进料端能够方便操作人员快速投入待挤出物料，锥形收拢的结构可以引导物料自然滑入下方的挤出腔体，避免物料在进料位置出现架桥、卡滞的问题，喂料斗与腔体采用法兰式连接结构，拆卸清理时只需松开连接紧固件即可完成分离，方便更换不同物料时的清洁作业。挤出腔体为水平布置的圆筒结构，内部配合输送挤压螺杆，侧方伸出的手摇柄通过转轴与内部螺杆连接，

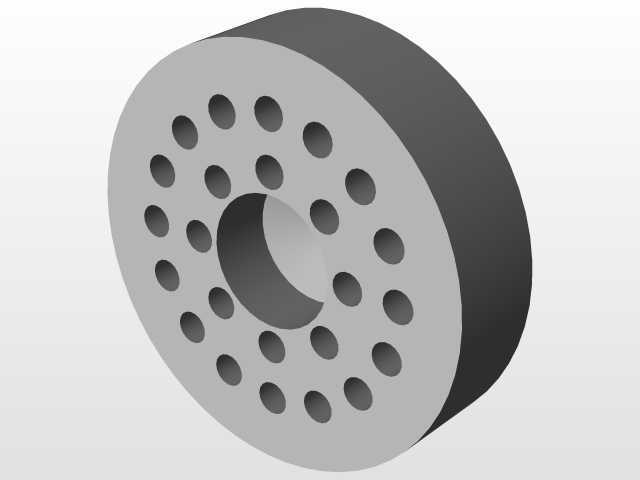

　　操作人员摇动手柄时即可带动螺杆转动，将腔体内的物料持续向出料端推送，出料端设置可更换的出料口衬套，能够根据需要更换不同孔径、不同截面形状的衬套，获得不同规格的挤出成型料条，衬套与腔体采用插接式定位，更换时无需复杂工具即可快速完成。设备底部设置一体式安装底座，底座为平板式结构，预留了安装固定孔位，既可以直接放置在台面使用，也可以通过螺栓将设备牢牢固定在工作台支架上，避免手摇操作时设备出现移位、晃动的问题，整体安装边界尺寸适配常规工作台的安装空间，不会占用过多操作区域。从结构设计逻辑来看，这款设备优先考虑了手动操作的省力特性，传动位置设置了减摩衬套，降低手摇时的转动阻力，长时间操作也不会出现过度费力的情况；

　　所有与物料接触的部件都采用圆滑过渡结构，没有卫生死角，清理残留物料时可以快速擦拭干净，避免不同批次物料出现交叉污染。手摇传动结构没有复杂的电控元件，日常维护只需要定期在转动位置加注润滑脂即可，故障率极低，适合缺乏专业设备维护能力的场景使用。出料端的衬套定位结构保证了挤出过程中衬套不会因为物料挤压出现移位、漏料的问题，挤出的料条成型均匀，能够满足小批量生产或试验的成型精度要求。设备的支撑结构采用三角加强筋设计，连接喂料斗、腔体与底座，保证整体结构刚性，即使挤出粘度较大的物料，腔体也不会出现变形、偏移的问题，操作过程中整体稳定性充足。
