厨用燃气阀双向自锁旋转开关结构

　　日常家用厨房灶具的燃气通路控制核心，就是这类带双向自锁特性的旋转开关结构，很多维修灶具、做厨电配套结构设计的工程师，在拆解阀体时都会接触到这类成熟的机械自锁方案。不同于普通的直通式旋钮开关，这个结构的核心设计逻辑是通过柱面配合的卡槽与限位凸台，实现两个旋转方向的位置锁止，避免日常使用中误碰旋钮导致燃气通路异常通断，从机械结构层面消除灶具使用的安全隐患。

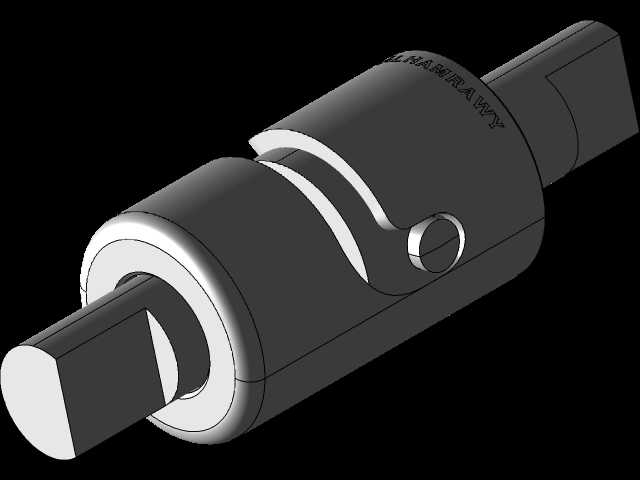

　　从实际安装场景来看，这个开关整体为同轴圆柱式布局，主体外壳直径适配常规家用嵌入式、台式灶具的阀体安装腔，两端伸出的轴段一端连接燃气阀芯的驱动端，另一端外露作为旋钮安装位，安装时不需要额外设计复杂的转接支架，直接嵌入阀体的预留安装槽，通过周向的定位缺口卡入阀体的限位筋即可完成固定，轴向的窜动则通过外壳两端的台阶面与阀体腔的端面贴合限位，不需要额外加装轴向固定卡簧，减少了装配环节的零件数量。

　　功能实现层面，这个结构的自锁逻辑完全依靠机械配合完成，不需要额外加装弹簧、弹珠这类易损耗的弹性零件：旋转到开位时，外壳内部的斜向卡槽会滑过阀芯上的凸台，卡入预设的锁止槽，此时如果没有施加足够的旋转扭矩，旋钮不会因为台面震动、轻微触碰发生移位；反向旋转到关位时，另一侧的锁止结构会同样卡入对应槽位，避免灶具在运输、清洁过程中旋钮意外转动导致燃气泄漏。结构的配合间隙设计上，转动副的间隙控制在0.05-0.1mm之间，既保证旋钮转动时没有明显的松旷感，也不会因为加工公差导致转动卡涩，日常使用的操作扭矩控制在0.2-0.4N·m，符合普通用户的操作手感预期。

　　做这类结构的三维建模时，需要重点注意柱面卡槽的导向斜角设计，斜角角度一般取15度到20度，角度过小会导致解锁需要的扭矩过大，操作手感生硬，角度过大则会导致锁止力不足，容易出现脱锁的问题。同时要注意外壳上的标识刻印位置，需要和锁止位置严格对应，保证旋钮转到开位、关位时，外部的指示标识能准确对准面板上的刻度，避免用户误判燃气的通断状态。
