铝合金压铸成型机加工端盖结构设计

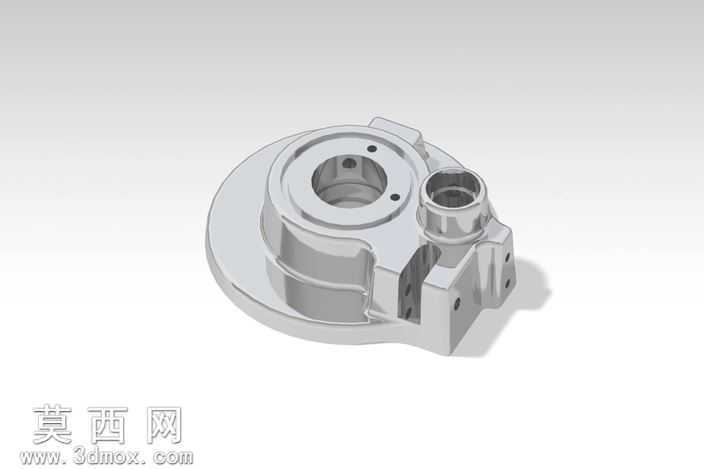

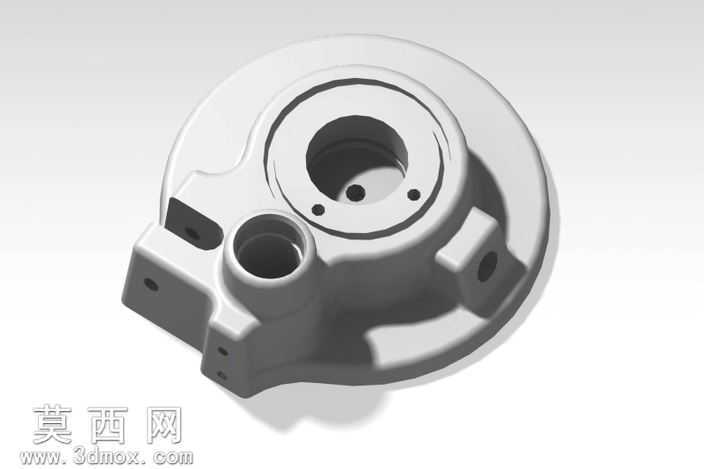

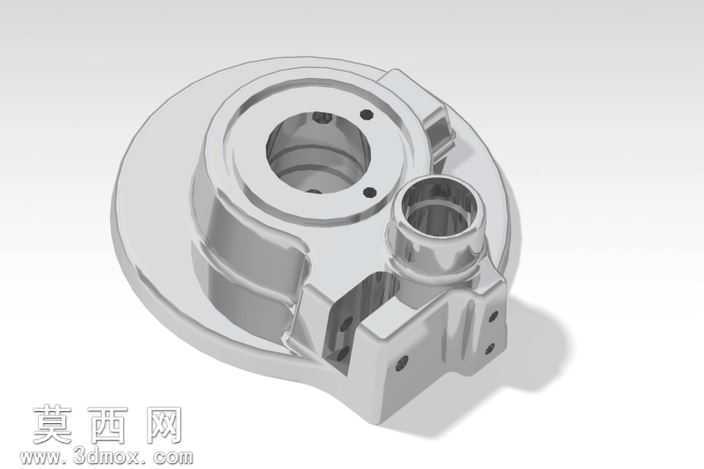

本作品为铝合金材质的端盖类零部件三维模型，整体采用参数化建模方式完成全结构设计，建模过程中严格遵循压铸成型与后续机加工的工艺规范，对每一处结构细节都做了工艺可行性校验。模型主体为圆盘式基座结构，中心设置阶梯式通孔结构，用于适配轴类部件的穿设与定位，孔壁预留了精加工余量，可满足后续精密镗削加工的尺寸精度要求；中心孔周边均匀分布三个小型安装定位孔，用于端盖与配套主体部件的精准对位装配，孔位公差按照IT7级精度做了参数化约束，可直接导出工程图用于生产加工。基座侧面延伸出两个带安装孔的凸台结构，凸台与主体圆盘之间做了均匀过渡的圆角处理，既避免压铸过程中出现应力集中导致的成型缺陷，也能提升部件整体的结构强度，凸台上的安装孔为沉孔设计，可隐藏螺栓头保证装配后外观平整。基座一侧设置独立的管状接口结构，接口内壁做了光滑过渡处理，可用于流体管路或者线缆的穿设连接，接口与主体连接处做了加厚补强设计，避免装配受力时出现断裂问题。模型渲染阶段采用哑光铝合金材质，还原了压铸铝件经喷砂处理后的真实质感，光影设置采用45度侧光方案，清晰呈现出每一处结构的凹凸层次与圆角细节，所有分型面、拔模斜度都按照压铸工艺要求做了1.5度的斜度设置，确保模型可直接用于模具设计开模，也可导入仿真软件做结构强度、流体流通等相关性能验证。
