博世力士乐气动控制集成阀组结构

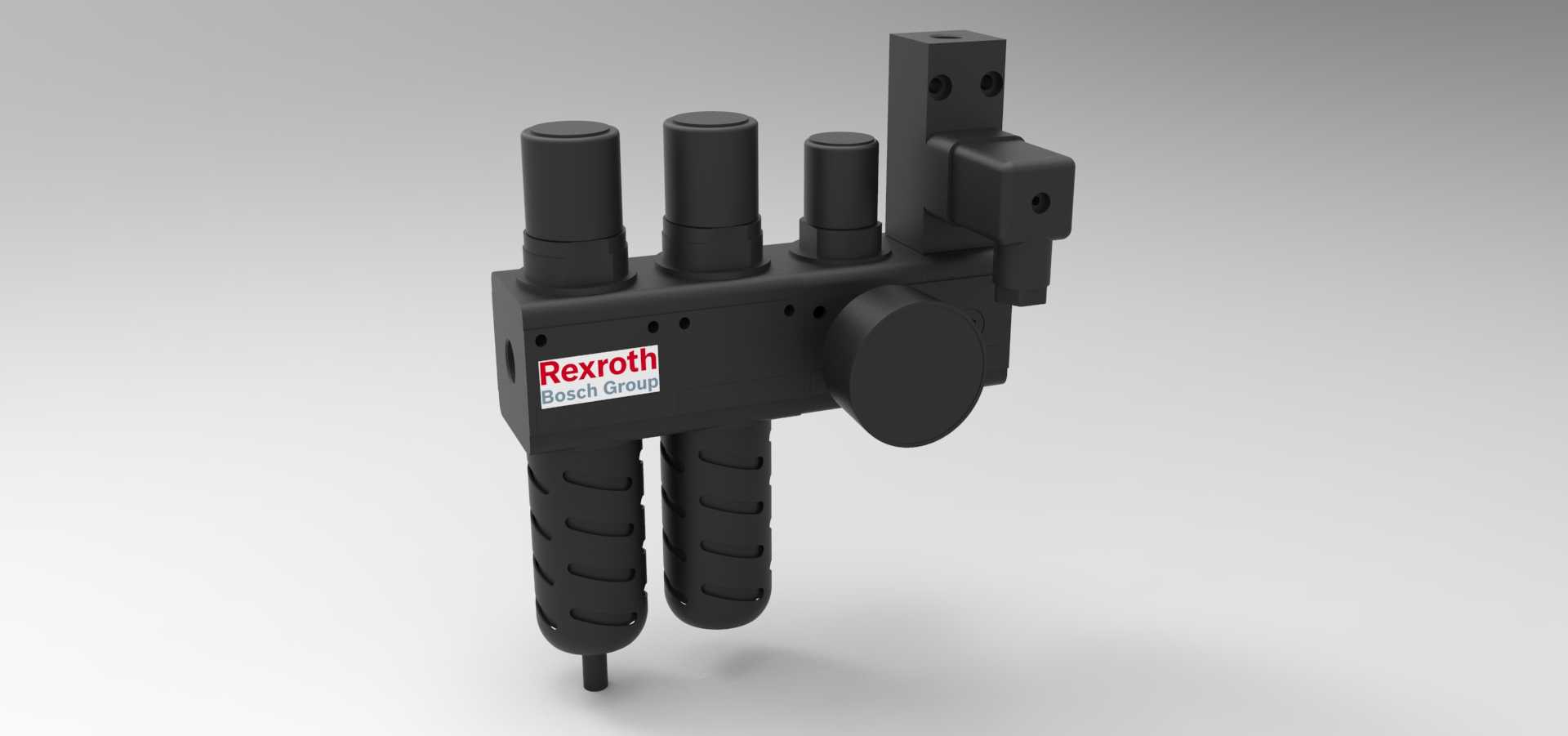

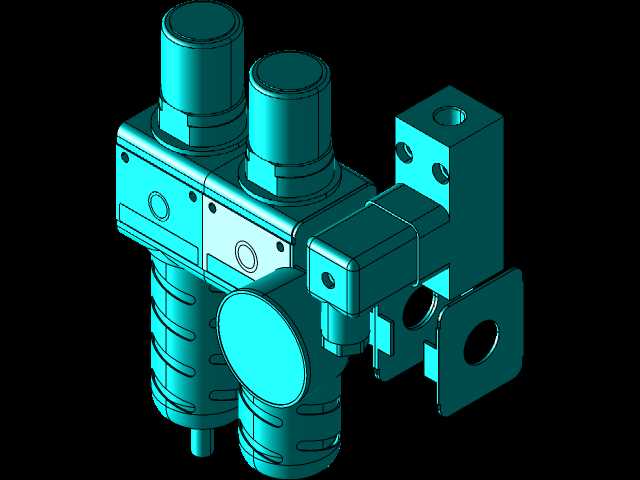

　　这套气动集成组件多用于工业自动化生产线的气源处理末端工位，在汽车零部件装配、轻工包装流水线、通用机床气动夹具供回路中承担气源净化、压力稳定、气路分配的核心作用，区别于零散布置的单功能气动元件，集成式结构能大幅压缩气路安装空间，减少管路接头泄漏点，适合安装空间紧凑、气路控制点位集中的设备场景。从结构设计来看，组件将两级过滤单元、压力调节模块、多通路气路分配接口、压力检测开关整合在同一主体阀块上，主体采用硬质阳极氧化铝合金材质，兼顾轻量化与耐压抗腐蚀能力，外露的调节旋钮做了防滑滚花处理，侧面预留的安装孔位适配标准工业铝型材安装槽，不需要额外制作过渡安装板就能直接固定在设备型材框架上。过滤单元采用立式下置结构，滤杯部分做了防滑肋条设计，

　　日常维护时不需要专用工具就能手动旋开滤杯排出积水、更换滤芯，压力调节模块侧置的圆形旋钮带锁定结构，调整到目标供气压力后可以锁定位置，避免设备运行中因震动导致压力偏移。多通路输出接口在阀块顶面呈一字排布，每个接口对应独立的气路通断控制位，可同时为3-4个气动执行元件提供稳定的压力气源，集成的压力开关可以实时监测输出端气压，当气压低于设定阈值时能触发设备报警停机，避免气动执行元件因压力不足出现动作不到位的生产故障。设计阶段充分考虑了安装边界，整体外轮廓没有突兀的外凸结构，所有接口的操作空间都预留了足够的扳手操作余量，相邻输出接口的间距满足标准快插气管接头的安装尺寸，不会出现接头干涉无法装配的问题，气路内部流道做了圆弧过渡处理，

　　能降低压缩空气流过时的压力损失，减少气路噪音。在设备选型适配时，这类集成阀组适合供气压力在0.1-0.8MPa区间的通用气动系统，相比分体式气源处理组件，能减少60%以上的管路连接工作量，同时降低因管路接头松动导致的漏气故障概率，日常巡检时只需要检查集成组件的整体状态，不需要逐个排查零散元件的连接情况，能大幅降低设备维护的工作量。
