ATM式自动出纸巾机械结构三维设计

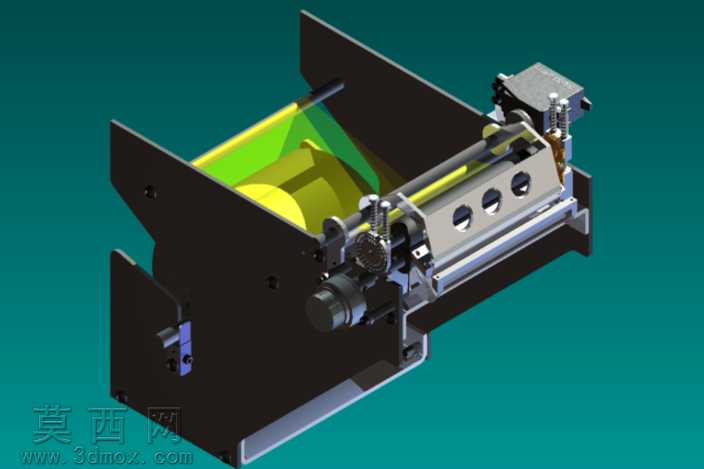

本作品为ATM式纸巾自动出纸机构的三维建模设计，整体建模过程严格遵循机械设计的装配逻辑，在三维软件环境中完成所有零部件的参数化建模与整机虚拟装配。建模阶段首先对整机的支撑侧板进行基准定位，两侧黑色金属质感的安装侧板作为整个机构的承载基础，建模时精准预留了各传动组件、辊轴组件的安装孔位，保证孔位同轴度公差符合装配要求。卷纸容纳区域采用半开放腔体设计，建模时还原了卷纸放置的弧形托举结构，搭配半透明黄绿色的防护挡板材质，既可以直观展示内部卷纸的容纳空间，也能在渲染效果中体现防护构件的透视视觉效果。出纸辊轴组件是本设计的核心传动部分，建模时逐一还原了金属辊面的防滑纹理、传动齿轮的齿形参数、压紧弹簧的预紧结构，以及驱动端的电机安装位与传动连接结构，出纸口位置的裁切组件也做了精细化建模，还原了动刀与定刀的配合间隙、裁切动作的运动轨迹约束。渲染阶段针对不同零部件赋予了对应材质：支撑结构采用磨砂黑色金属材质，还原钣金加工的表面质感；传动辊轴采用亮面镀铬金属材质，体现机加工零件的光洁度；弹簧、紧固件等标准件采用镀锌金属材质，防护挡板采用半透明聚碳酸酯材质，卷纸部分采用柔感纸质材质，通过光影渲染突出各部件的材质差异与结构层次。设计思路参考ATM机的精准出钞逻辑，将稳定送纸、定量出纸、顺畅裁切作为核心设计目标，通过辊轴间的压紧力控制保证纸巾输送过程不打滑，通过齿轮传动的精准传动比控制每次出纸的长度，通过模块化的侧板安装结构降低整机的装配与维护难度，整体结构紧凑，传动路径清晰，可作为小型自动出纸设备的结构设计参考，也可用于相关专业的机械结构教学演示案例，帮助理解自动送料类设备的传动逻辑与装配关系。
