装载机工作执行连杆机构三维设计

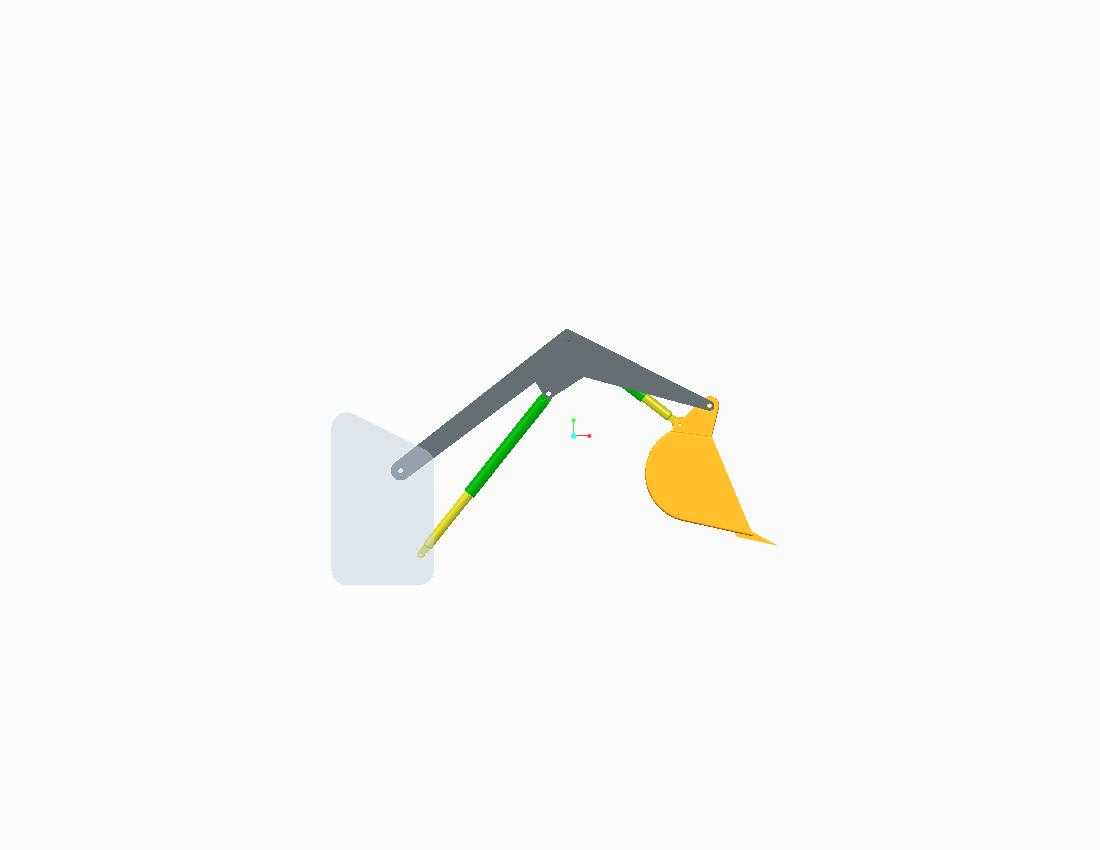

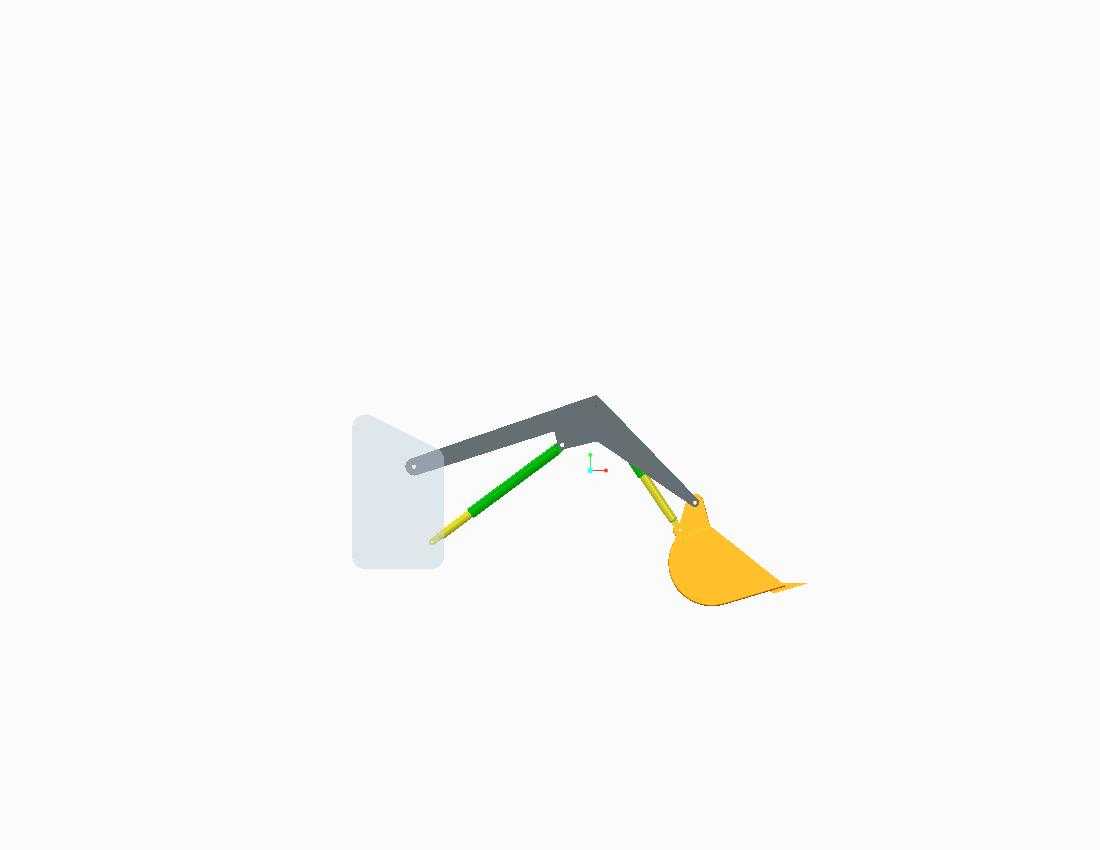

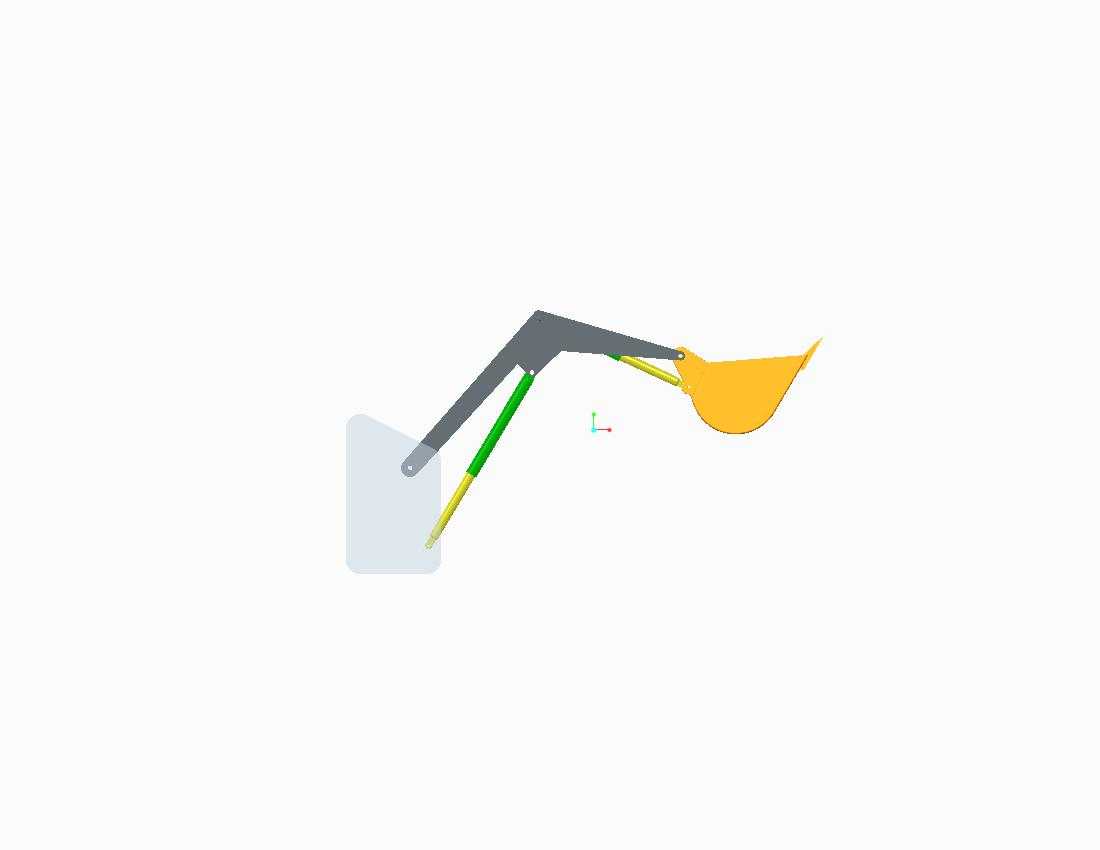

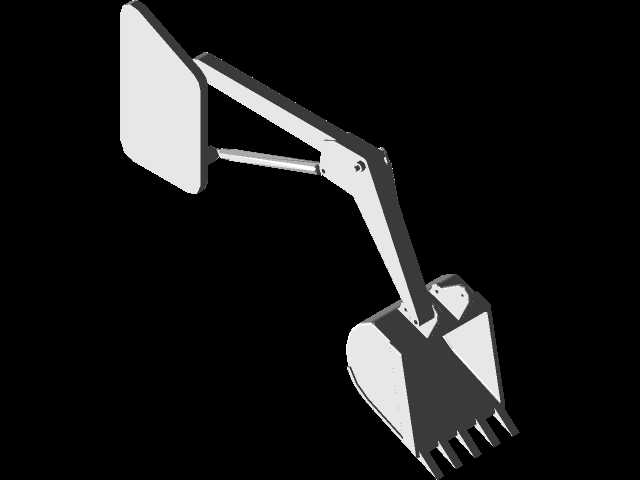

　　该机构为装载机前端核心执行作业单元，主要应用于散料装卸、土石方转运、矿场短距离物料搬运等工程作业场景，是轮式、履带式装载机完成铲掘、举升、卸料、复位全作业循环的核心承载与传动结构。整套机构采用平面多连杆铰接布局，核心构件包含动臂、转斗油缸、动臂油缸、摇臂、连杆以及前端铲斗，所有铰接位置均预留标准销轴安装位，可直接匹配通用工程机械销轴、轴套类标准件，无需额外做安装位二次适配。设计阶段优先考虑作业工况的受力特性，动臂采用变截面箱型焊接结构的设计思路，在铲斗切削刃受力最大的根部位置做局部加厚处理，对应铰接点位置做加强筋补强，避免重载铲掘时出现应力集中导致的结构变形。摇臂采用短臂杠杆比优化设计，可在转斗油缸有限行程范围内，

　　实现铲斗最大卸料角度与收斗角度的合理匹配，既保证高位卸料时铲斗倾翻角度足够，散料可完全卸净，也能保证低位收斗时铲斗处于水平上倾状态，转运过程中不会出现物料撒漏。整套机构的安装边界以车架铰接座为基准，动臂后端两个铰接点同轴度公差控制在0.2mm以内，两个动臂油缸的安装铰点对称度误差不超过0.15mm，避免作业过程中出现偏载导致的油缸别劲、密封件过早磨损问题。机构作业时的运动轨迹经过反复校核，动臂举升到最高位置时，铲斗铰接点的高度满足常规卸料车的货箱高度要求，收斗状态下铲斗切削刃与地面的夹角控制在3到5度区间，保证铲入料堆时的切入阻力最小，不会出现铲斗上翘扎入料堆过深、或者下倾刮蹭地面的问题。所有油缸的行程匹配经过运动仿真验证，

　　全行程动作过程中不存在构件干涉问题，动臂举升、转斗动作的复合运动流畅，不会出现运动死点，可满足复合铲掘、高位卸料、自动放平复位等常规作业动作需求。结构设计时充分考虑了后期维护的便利性，所有铰接销轴均预留注油通道，对应轴套位置设计有防尘密封结构，可阻挡作业过程中的泥沙、粉尘进入铰接摩擦面，延长铰接副的使用寿命，降低日常维护的工作量。
