带安装孔法兰式轴承端盖结构设计

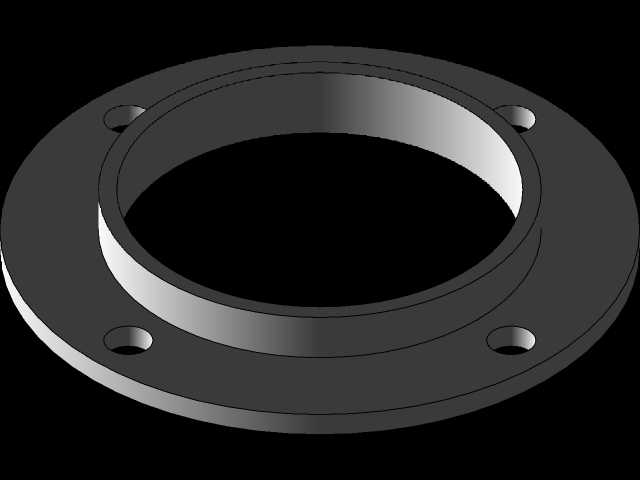

　　这款法兰式轴承盖主要应用在各类回转传动设备的轴承座端部，承担轴承轴向定位、腔体密封、润滑介质留存以及外部杂质阻隔的核心作用，在减速机、输送机驱动辊组、机床主轴箱、泵类传动端等场景中都属于高频使用的基础零部件。从结构设计逻辑来看，整体采用一体圆盘式法兰布局，中心设置凸起的同轴止口，止口外径与轴承座内孔采用小间隙配合，装配时可直接嵌入轴承座端面的定位槽，既保证端盖与轴承回转中心的同轴度，也能避免端盖受径向载荷时出现错位偏移。法兰盘周向均匀分布4个通孔安装位，孔位的分度圆直径与对应轴承座的安装螺纹孔参数完全匹配，装配时通过内六角螺栓即可完成紧固，安装后法兰盘面与轴承座端面完全贴合，配合面可根据使用场景加装密封垫片，

　　防止箱体内部的润滑脂或润滑油泄漏，同时阻挡外部粉尘、切削碎屑、水汽进入轴承腔体，避免轴承滚道出现磨粒磨损，延长轴承的实际使用寿命。端盖朝向轴承的内侧端面，设计有与轴承外圈端面贴合的限位台阶，台阶的轴向高度根据轴承外圈的宽度以及轴承所需的轴向游隙预留调整空间，装配后可直接顶住轴承外圈，限制轴承工作过程中的轴向窜动，保证传动轴的回转精度，避免轴系出现轴向窜动引发的齿轮啮合偏载、密封件偏磨等问题。从安装边界来看，端盖的最大外径小于对应轴承座的安装面外径，不会与周边的传动轴附件、箱体加强筋产生干涉，中心止口的轴向凸起长度控制在轴承座端面沉孔的深度范围内，装配后不会触碰轴承保持架，避免运转过程中出现摩擦异响。设计过程中充分考虑了加工工艺性，

　　所有转角位置都设置了合理的工艺圆角，避免热处理或机加工过程中出现应力集中开裂的问题，安装孔采用通孔设计，既降低了钻孔加工的难度，也方便装配时快速对准螺纹孔，提升装配效率。针对不同的使用场景，该结构可通过调整止口直径、法兰盘厚度、安装孔分度圆尺寸适配不同型号的深沟球轴承、圆锥滚子轴承、调心滚子轴承，无需大幅改动整体结构即可覆盖多数常规传动端的密封限位需求，端盖的外露端面可根据设备外观需求做平面处理，不额外增加冗余结构，兼顾实用性与加工经济性。
